Dongguan Yuyang INSTRUMENT CO.,LTD
ผู้ผลิตอุปกรณ์ทดสอบคุณภาพดีของจีน
สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | YUYANG |
ได้รับการรับรอง: | ASTM E328-2000 |
หมายเลขรุ่น: | YYL-020 |
รายละเอียดการบรรจุ: | กรณีไม้ |
---|---|
เวลาการส่งมอบ: | 7-10 วันทำการ |
สามารถในการผลิต: | 150 ชุด / ชุดต่อเดือน |
การบรรทุก: | 300KN | ช่วงการวัดที่มีประสิทธิภาพ: | 12 ~ 300KN |
---|---|---|---|
ค่าความแม่นยำของค่าตัวบ่งชี้: | <0.01 | โหลดความละเอียด: | 10N |
อัตราการโหลด: | 100-5000N / S (สามารถตั้งค่าได้อย่างอิสระ) | การเดินทางของสกรูคัน: | 100mm |
พื้นที่ทดสอบ: | 850mm | แรงดันทำงาน: | 220v |
แสงสูง: | อุปกรณ์ทอผ้า,เครื่องดึงสากล |
0.05-25mm / min เครื่องทดสอบแรงดึงดึงลวด Strand Wire 0.2% -100%

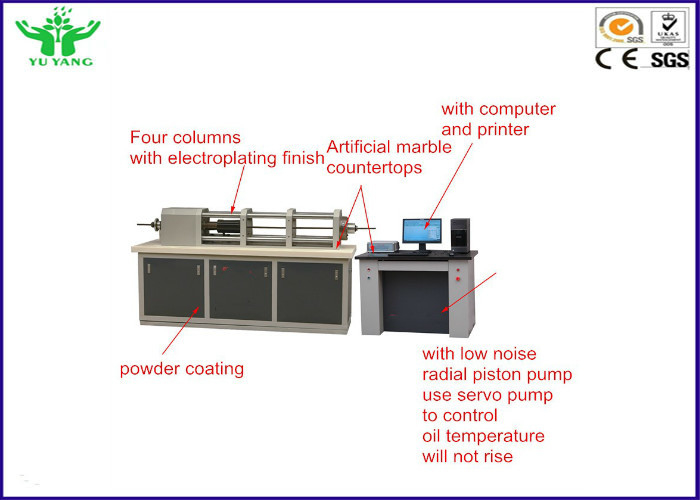

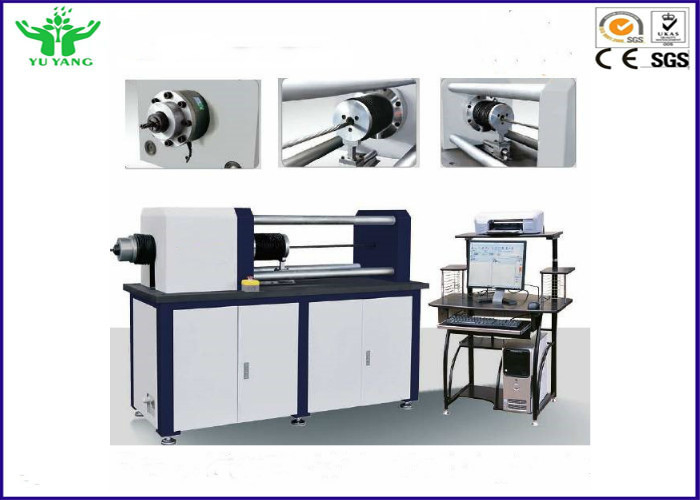

เครื่องทดสอบแรงดึงดึงลวด Strand Wire ประกอบด้วย เครื่อง หลักระบบควบคุมการวัดระบบคอมพิวเตอร์อุปกรณ์เสริมต่างๆและอื่น ๆ มัน เป็นพิเศษสำหรับการทดสอบสมบัติแรงดึงและการทดสอบความเครียดแรงดึงสำหรับสายลวดหรือวัสดุเหล็กก่อนความเครียด ใช้ในการกำหนดค่าสมบัติการดึงแรงดึงเช่นความต้านทานแรงดึงความเข้มที่ใช้ในการยืดตัวแบบไม่เป็นสัดส่วนสูงสุด แรง, การยืดตัวทั้งหมด, และอื่น ๆ ; พารามิเตอร์สมบัติการผ่อนคลายความตึงเครียดเช่นอัตราส่วนความเครียดในการผ่อนคลายความตึงเครียดการผ่อนคลายอัตราการผ่อนคลายและอื่น ๆ เครื่องนี้มีเครื่องใช้แบบ dual-use โดยทั่วไป นอกจากนี้ยังสามารถทำเป็นเครื่องทดสอบการผ่อนคลายความเครียดแบบพิเศษตามคำขอของลูกค้า
เฟรมหลัก:
1-1 กรอบหลักใช้โครงสร้างแนวนอน แผ่นยึดด้านซ้ายและด้านขวาและสี่เสาเชื่อมต่อกันเป็นกรอบแรง มีมอเตอร์กล่องลดและสกรูที่ด้านซ้ายของเฟรม มีด้ามจับแบบลิ่มอยู่ที่ด้านใดด้านหนึ่งของสกรูและอีกปลายหนึ่งเชื่อมต่อกับเซ็นเซอร์โหลด
1-2 มัน adopts เซอร์โวมอเตอร์ AC กระแสไฟฟ้าความถี่ตัวแปรและไดรเวอร์ ความเร็วและความถี่ตอบสนองได้รวดเร็วและช่วงการควบคุมความเร็วกว้าง
1-3 จะใช้กล่องลดทับเพื่อลดการกระเพื่อม สามารถรับส่งข้อมูลได้อย่างราบรื่นด้วยสกรูชนิด T ทำให้เกียร์มีเสถียรภาพตอบสนองได้รวดเร็ว แรงและการควบคุมการเสียรูปจะไม่มีความผันผวน
1-4 ไม่มีการรั่วไหลของน้ำมันและเสียงต่ำ (ประมาณ 65db (A)) จากการส่งผ่านไฮดรอลิแบบดั้งเดิมโดยการใช้การส่งผ่านทางกล
2. ระบบการวัดผล
2-1 อัตราส่วนความละเอียดของแรงและการวัดการเปลี่ยนรูปมีค่าสูง (24 บิต) และอัตราส่วนความละเอียดคงที่แบบ stepless ผู้ใช้สามารถตั้งค่าตามความต้องการในการทดสอบได้
2-2 ความกว้างแถบความถี่การเข้าถึงของเซ็นเซอร์คือ 4.5Hz ข้อมูลการทดสอบที่วัดได้และเส้นโค้งเป็นความจริง
2-3 เซ็นเซอร์โหลดมีความแม่นยำสูงและมีเสถียรภาพที่ดีในระยะเวลานาน
2-4 อินเทอร์เฟซการเชื่อมต่อข้อมูลแบบเปิดสามารถรับรู้ถึงการวนรอบการโหลดการเปลี่ยนรูปการเคลื่อนที่ความเร็วและอื่น ๆ มันควบคุมแรงคงที่การเปลี่ยนรูปคงที่คงที่แม้อัตราส่วนความเครียดความเร็วแม้อัตราความเร็วความเครียดความเร็วคงที่ในหลายขั้นตอน และตระหนักถึงการเปลี่ยนแปลงที่ไม่ใช่ผลกระทบระหว่างการทดสอบสามครั้ง
2-5 มีฟังก์ชั่นตั้งศูนย์อัตโนมัติและปรับเทียบอัตโนมัติ
2-6 มีฟังก์ชั่นการป้องกันของการรับน้ำหนักเกินเกินจังหวะแรงดันเกินไหลเกินความร้อนและอื่น ๆ
2-7 อินเตอร์เฟซการเข้าถึงแรงสามารถแปลงเซ็นเซอร์ประเภทอื่น ๆ ซอฟต์แวร์มีหน้าที่ของการระบุอัตโนมัติ อินเตอร์เฟซการเข้าถึงการเสียรูปยังสามารถแปลงเซ็นเซอร์การเปลี่ยนรูปแบบอื่น ๆ ซอฟต์แวร์มีหน้าที่ในการระบุโดยอัตโนมัติ
3. ระบบคอมพิวเตอร์
3-1 ระบบคอมพิวเตอร์สามารถสื่อสารกับระบบควบคุมการวัดด้วยพอร์ตอนุกรม การดำเนินงานทั้งหมดหลังจากที่ควบคุมโดยคอมพิวเตอร์ซึ่งดำเนินการโดยแป้นพิมพ์เสมือนบนอินเทอร์เฟซ WINDOWS
3-2 มันสามารถเรียลไทม์ได้รับข้อมูลการทดสอบทำเส้นโค้งซูมเข้าและออกส่วนโค้งและพิมพ์
3-3 ผลการทดสอบสามารถเก็บและอ่านได้ตามต้องการ เส้นโค้งของกลุ่มทดสอบเดียวกันสามารถซ้อนทับและตัดกันแล้ววิเคราะห์เส้นโค้ง
4. อุปกรณ์เสริมต่างๆ
4-1 เครื่องทดสอบการผ่อนคลายความตึงเครียดแบบพิเศษมีเฉพาะอุปกรณ์จับยึดแบบกรวยชนิดล็อคด้วยตัวเองและติดตั้งและถอนการติดตั้งอุปกรณ์
4-2 เซนเซอร์ตรวจจับที่มีความแม่นยำในการวัดสูงเสถียรภาพที่ดีสามารถใช้ทดสอบแรงดึงและแรงเฉือน
พารามิเตอร์ทางเทคนิคหลัก:
ความจุ | 300KN | |||||
ช่วงการวัด | 0.2% -100% (ความละเอียดเดียวกันในช่วงเต็ม) | |||||
กำลังโหลดถูกต้อง | ± 1% | |||||
กำลังโหลดความละเอียด | 0.05% FS | |||||
ความเร็วในการโหลด | 0.05-50mm / min (สามารถตั้งค่าได้อย่างอิสระ) | |||||
วิธีการโหลดเบื้องต้น | โหลดอัตโนมัติ 70% หรือ 80% | |||||
กำลังโหลดโปรแกรม | อัตโนมัติคงที่ความเร็ว, บันทึกอัตโนมัติหลังจากการบำรุงรักษาเป็นเวลา 2 นาที | |||||
ความเร็วในการโหลด | 100-5000N / S (สามารถตั้งค่าได้อย่างอิสระ) | |||||
ขนาดตัวอย่าง | Φ15.20mm | |||||
จังหวะการดึง | 0-200mm | |||||
ระยะหดตัวรวม | 800-1000 มม. (สามารถออกแบบตามความต้องการ) | |||||
ช่วงการวัดการเคลื่อนที่ | 0.2% -100% | |||||
ความแม่นยำในการเคลื่อนย้าย | 0.001mm | |||||
โครงสร้างโครงรับน้ำหนัก | เฟรมโหลดแนวนอน | |||||
อำนาจ | AC 380V, 50Hz (เซอร์โวมอเตอร์ที่มีเบรค) | |||||
ขนาดโดยรวม | 2840x670x1060mm | |||||
น้ำหนักโดยประมาณ | 1200kg |
