BS476 ส่วนที่ 6 วัสดุก่อสร้างเครื่องทดสอบไฟ Fire Propagation Apparatus 1300-1450kg / M3

BS 476 ส่วนที่ 6 เครื่องมือทดสอบดัชนีการแพร่กระจายของวัสดุก่อสร้าง

ส่วนนี้ของ BS 476 ระบุวิธีการทดสอบ ซึ่งแสดงผลลัพธ์เป็นดัชนีการแพร่กระจายของไฟ ซึ่งให้การวัดเปรียบเทียบการมีส่วนร่วมในการเติบโตของไฟที่เกิดจากวัสดุเรียบ ส่วนประกอบหรือการประกอบมีวัตถุประสงค์หลักสำหรับการประเมินประสิทธิภาพของวัสดุบุผนังภายในและฝ้าเพดาน

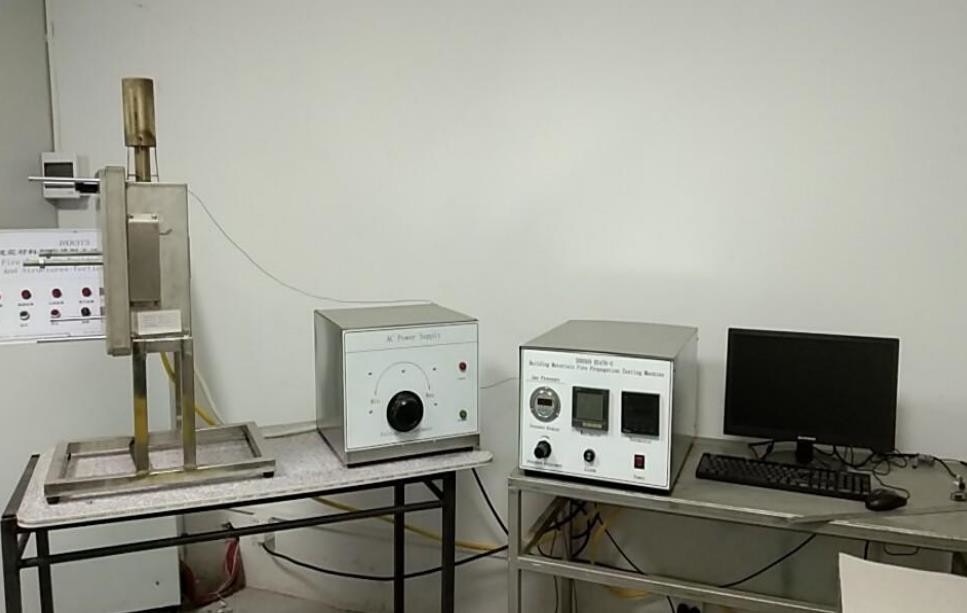

เครื่องทดสอบ (ดูรูปที่ 1 ถึง รูปที่ 3) จะต้องประกอบด้วยห้องเผาไหม้ที่มีตัวจับตัวอย่างจับจ้องไปที่หน้าเดียวห้องเผาไหม้จะต้องมีท่อหัวเตาก๊าซแนวนอนและองค์ประกอบความร้อนไฟฟ้าสองชิ้น และต้องปิดด้วยปล่องไฟและฝาครอบเหล็กที่ถอดออกได้

ห้องเผาไหม้

ผนังของห้องต้องทำจากแผ่นใยหินซีเมนต์หนา 12.5 มม.2) มีความหนาแน่นแห้งภายในช่วง 1 300 กก./ลบ.ม. ถึง 1 450 กก./ลบ.ม.ขนาดภายในของห้องจะเป็น 190 มม. × 190 มม. × 90 มม.

ช่องอากาศเข้าขนาด 96 มม. × 25 มม. และช่องสังเกตการณ์ไมกาขนาด 50 มม. × 50 มม. จะต้องจัดให้มีรูสำหรับปล่อยก๊าซเผาไหม้และการยึดที่เหมาะสมสำหรับปล่องไฟและฝาครอบ

แผ่นกั้นเหล็กขนาด 200 มม. × 40 มม. ต้องยึดในแนวนอนกับด้านบนของห้องเผาไหม้เหนือหน้าต่างจะต้องติดตั้งแท่งเหล็กสี่แท่งเข้ากับห้องเผาไหม้เพื่อให้สามารถวางตัวจับชิ้นงานทดสอบและยึดตำแหน่งไว้อย่างแน่นหนาในระหว่างการทดสอบแต่ละครั้ง

หลังจากปล่อยให้ก๊าซที่เหลือภายในห้องเผาไหม้กระจายตัว ให้เปิดการจ่ายก๊าซพร้อมกันและจุดไฟไอพ่นโดยใช้เครื่องจุดแก๊สเวลาทดสอบจากเวลาที่ติดไฟหลังจาก 2 นาที 45 วินาที ให้เปิดแหล่งจ่ายไฟเพื่อให้อินพุตที่ระบุเป็น 1 800 W;ที่ 5 นาทีหลังจากเวลาจุดระเบิด ลดอินพุตที่ระบุนี้เป็น 1 500 W
