IEC 60331 อุปกรณ์ทดสอบแรงกระแทกด้วยสายไฟและสายเคเบิล

คำอธิบาย:

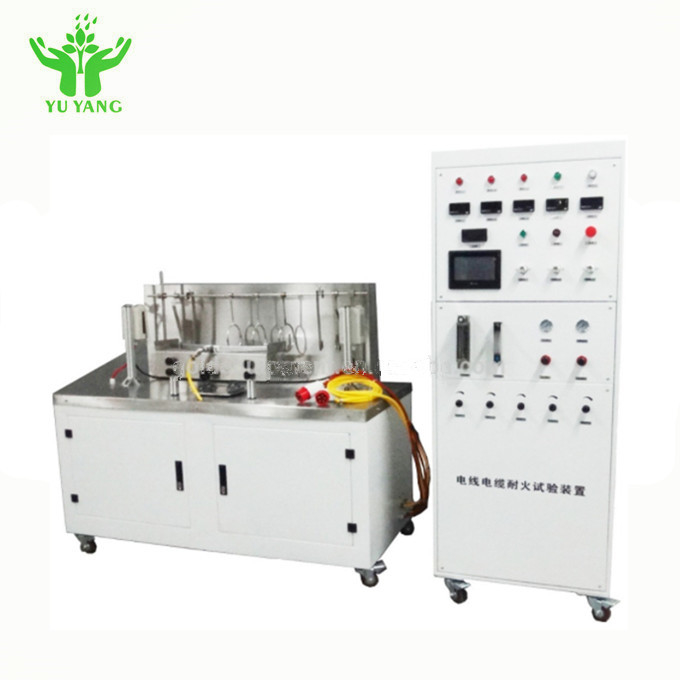

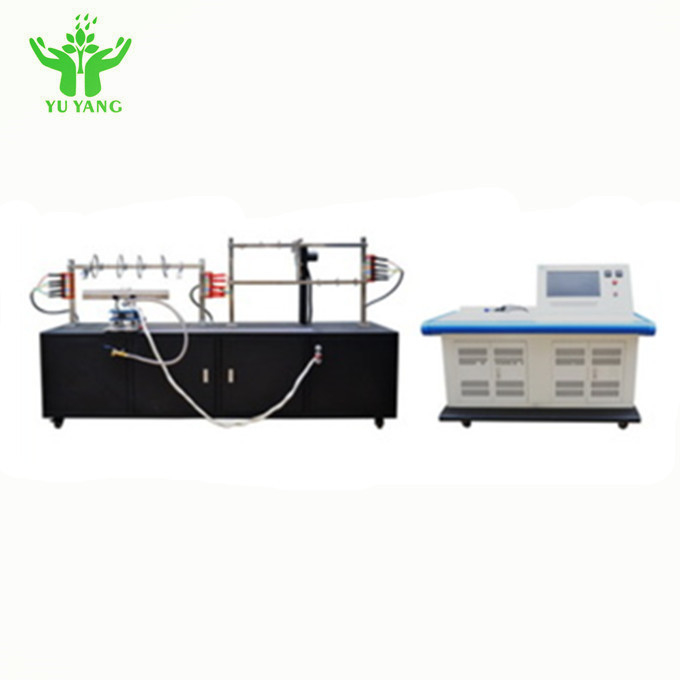

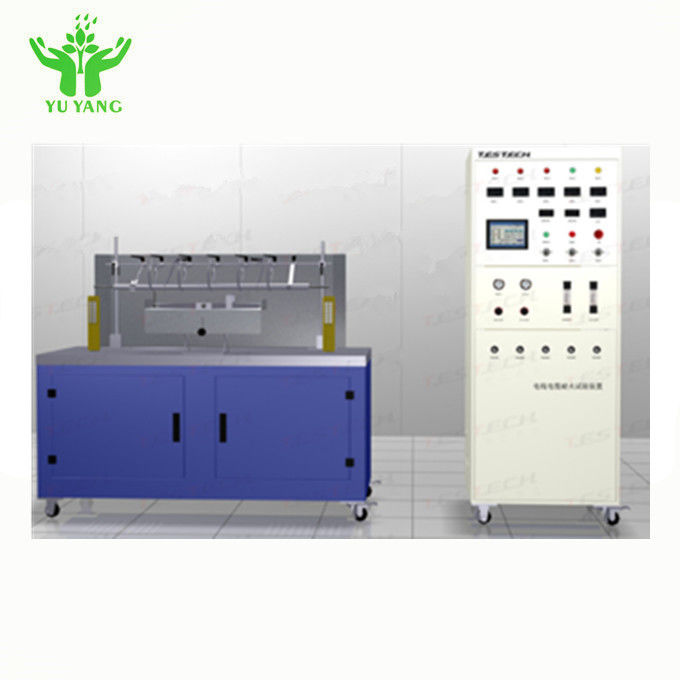

Wire and Cable Fire-resistance Impact Tester ใช้สำหรับตรวจจับการทนไฟของสายไฟหรือสายส่งไฟฟ้า การเผาไหม้อย่างน้อย 830 องศา เปลวไฟ และแรงสั่นสะเทือนของแรงกระแทก วงจรทดสอบความสมบูรณ์ของสายเคเบิล

มาตรฐาน:

IEC 60331 การทดสอบความสมบูรณ์ของลวดและสายเคเบิล - วงจรภายใต้สภาวะเปลวไฟ

IEC 60331 ส่วนที่ 12 เครื่องมือ - อย่างน้อยต่ำกว่า 830

IEC 60331 ส่วนที่ 31 ขั้นตอนและข้อกำหนดในการจุดระเบิดด้วยแรงกระแทก - แรงดันไฟฟ้าที่กำหนดสูงสุด KV 0.6/1.0 สายเคเบิล

คุณสมบัติหลัก:

1. แหล่งความร้อนสำหรับหัวฉีดโพรเพนชนิดสายพานความยาวเล็กน้อยคือ 500 มม. พร้อมกับเครื่องผสม Venturi;
2. 3 แถวของการเผาไหม้หลุมเซ จัดเซ ปลายด้านหน้าของความกว้างเฉลี่ยเตา: 15 มม. เส้นผ่านศูนย์กลางรู: 1.32 มม. ระยะรูตรงกลาง: 3.2 มม.
3. โครงบันไดทดสอบของสายเคเบิลติดตั้งได้รับการแก้ไขบนฐานเหล็กรองรับ
4. ในกระบวนการทดสอบตามข้อกำหนดของการทดสอบการปรับขนาดสายเคเบิลส่วนประกอบแนวตั้งที่แตกต่างกันทั้งสองด้านของบันได (ความยาวทดสอบบันได: 1200 มม. ความสูง: 600 มม. น้ำหนัก: 18 + 1 กก.)
5. เครื่องกำเนิดแรงกระแทกเป็นเหล็กเส้นกลมเหล็กกล้าคาร์บอนต่ำที่มีเส้นผ่านศูนย์กลาง 25 + 1 มม. และความยาว 600 + 5 มม.
6. เครื่องกำเนิดแรงกระแทกขนานกับเดือยเฟรมบันไดตัวอย่างสำหรับการหมุนฟรีที่กึ่งกลาง และเฟรมบันไดด้านบนซ้าย 200 + 5 มม.
7. แกนเดือยจะแบ่งออกเป็นสองส่วนส่วนส่วนที่ยาวกว่าของโครงบันไดกระแทกความยาว 400 + 5 มม.
8. ระยะห่างด้านล่างของการเผาไหม้ของหัวเตาด้านหน้าไม่น้อยกว่า 200 มม. และระยะห่างจากผนังของกล่องไม่น้อยกว่า 300 มม.
9. แกนหัวเตาจากปลายด้านล่างของตัวอย่างสายเคเบิลขนาด 40~60 มม. จากแกนตามยาวของแกนแนวตั้งเกี่ยวกับสายคบเพลิง 100~120 มม.
