BS EN 367 80 kW/m2 ชุดป้องกันเครื่องทดสอบการถ่ายเทความร้อน

BS EN 367 80 kW/m2 ชุดป้องกันเครื่องทดสอบการถ่ายเทความร้อน

บทนำ:
มีการแนะนำดัชนีการถ่ายเทความร้อน (HTI) ระยะใหม่เพื่อหลีกเลี่ยงความสับสนกับดัชนีการป้องกันความร้อน (TPI) หรือคำศัพท์อื่นๆ ที่ใช้ในการทดสอบเวอร์ชันก่อนหน้าดัชนีการถ่ายเทความร้อนคำนวณจากเวลาเฉลี่ยในหน่วยวินาที เพื่อให้ได้อุณหภูมิที่เพิ่มขึ้น 24±0.2℃ เมื่อทำการทดสอบด้วยวิธีนี้โดยใช้แผ่นทองแดงและอุณหภูมิเริ่มต้นที่ 25±5℃ดัชนีการถ่ายเทความร้อนเป็นวิธีการจัดระดับวัสดุซึ่งไม่ได้หมายความว่าวัสดุที่ทดสอบจะให้เวลาในการป้องกันที่แม่นยำภายใต้สภาวะการใช้งานจริง​

มาตรฐาน:
ISO 9151——ชุดป้องกันความร้อนและเปลวไฟ - การพิจารณาการถ่ายเทความร้อนเมื่อสัมผัสกับเปลวไฟ
BS EN 367—— ชุดป้องกันป้องกันความร้อนและไฟวิธีการกำหนดการส่งผ่านความร้อนเมื่อสัมผัสกับเปลวไฟ

คุณสมบัติ:
1. อุปกรณ์ได้รับการออกแบบและผลิตตามมาตรฐาน EN 367 และ ISO9151
2. เครื่องมือประกอบด้วยหัวเผา แผ่นปิด และที่จับตัวอย่างที่มีเครื่องวัดปริมาณความร้อนด้วยทองแดง
3. แผ่นปิดและตัวยึดชิ้นงานทดสอบถูกควบคุมโดยระบบส่งกำลังแบบนิวแมติกซึ่งควบคุมโดยซอฟต์แวร์โดยอัตโนมัติ

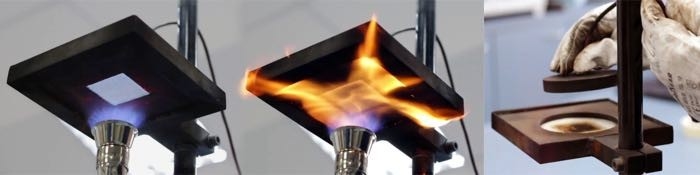

4. ชิ้นงานทดสอบในแนวนอนที่อยู่ภายใต้ฟลักซ์ความร้อนตกกระทบที่ 80KW/m2 จากเปลวไฟของหัวเผา Meker ที่อยู่ข้างใต้
5. ความร้อนที่ไหลผ่านชิ้นงานทดสอบวัดโดยใช้เครื่องวัดความร้อนทองแดงขนาดเล็กที่ด้านบนและสัมผัสกับชิ้นงานทดสอบ
6. เวลาในการบันทึกอุณหภูมิที่เพิ่มขึ้น 12 หรือ 24℃ ในเครื่องวัดความร้อนจะถูกบันทึกเป็นวินาที
7. อุปกรณ์ระบายความร้อนด้วยแคลอรีมิเตอร์ทำให้เวลาทดสอบสั้นลง
8. ผลเฉลี่ยของตัวอย่างทดสอบทั้งสามชิ้นคำนวณเป็น HTI
9. การสอบเทียบความหนาแน่นของการไหลของความร้อน 80 kW/m2 ดำเนินการโดยซอฟต์แวร์โดยอัตโนมัติ

พารามิเตอร์ทางเทคนิค:

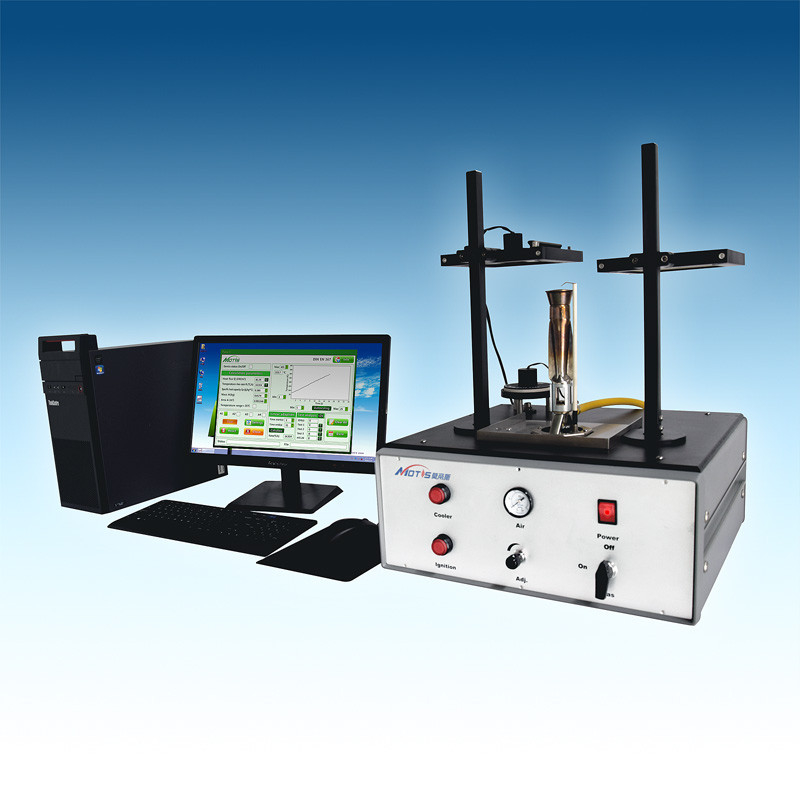

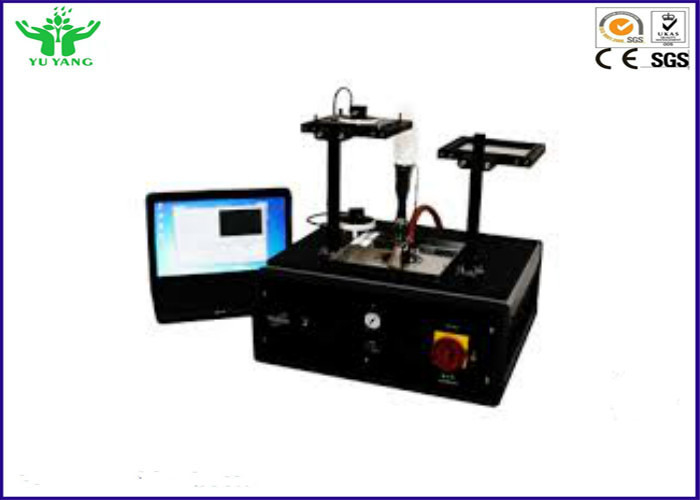

1. เครื่องทดสอบประกอบด้วยกล่องควบคุมและโครงสำหรับตั้งสิ่งของทดสอบสแตนเลส
2. เครื่องวัดความร้อนทองแดงทำจากทองแดง 99%;เส้นผ่านศูนย์กลาง 40 มม. ความหนา 1.6 มม. น้ำหนัก 18g;เทอร์โมคัปเปิลคอนสแตนตา;
3. มีโครงรองรับตัวอย่างทองแดงหนา 1.6 มม.ขนาด 150mmx150mm รูกลาง 50mm x 50mm;
4. เครื่องวัดความร้อนอลูมิเนียมขนาด 149 มม. x 149 มม.ความหนา 6 มม.ขนาดรูพรุนระดับกลาง 90 มม.น้ำหนัก 264 ± 13g;
5. โครงรองรับชิ้นงานทดสอบทำจากสแตนเลสและระยะห่างของตัวอย่างคือ 50 มม. จากปากเตา
6. ผู้ทดสอบใช้เตา Meckel นำเข้าจากสหรัฐอเมริกาเส้นผ่านศูนย์กลางของหัวเตาคือ 38 มม. ± 2 มม.
7. วาล์วควบคุมการไหลเข้า ปรับเปลวไฟได้อย่างแม่นยำเพื่อเผาผลาญแคลอรี
8. เครื่องวัดความดันและเครื่องปรับความดันเป็นแบรนด์นำเข้า
9. แผ่นโลหะวางอยู่ระหว่างเตาและให้ความร้อนกับตัวอย่างสามารถเคลื่อนย้ายได้อย่างอิสระ
10. ความแม่นยำของตัวจับเวลาคือ 0.1 วินาที;
11. ขนาดตัวอย่าง 140mmx 140mm;
12. พร้อมกับแผ่นโลหะขนาด 140 มม. x 140 มม.
13. ระบบควบคุมอัจฉริยะ PLC และหน้าจอสัมผัสระบบจะคำนวณค่าแคลอรี่โดยอัตโนมัติ
14. ระบบจุดระเบิดอัตโนมัติ, เวลาอัตโนมัติ;
15. ข้อมูลการทดสอบจะถูกบันทึกและดึงข้อมูลระบบโดยอัตโนมัติ สามารถพิมพ์รายงานการทดสอบได้อย่างอิสระ
16. ความแม่นยำของเทอร์โมคัปเปิลคือ 0.1 ºC;
17. ขนาดโต๊ะทดสอบ: 650mm x 350 mm x 650mm
18. แหล่งจ่ายไฟ 220V 50 / 60Hz
