BS 476 Part 20 & 22 วัสดุก่อสร้างไฟทดสอบและโครงสร้างเตาทดสอบความต้านทานไฟ

ⅰ การประยุกต์ใช้:

เตาทดสอบหมายถึง BS476 part 20 และ 22 (แนวตั้ง / แนวนอน) มาตรฐาน GB9978-2008 คือการประเมินพฤติกรรมของชิ้นงานก่อสร้างอาคารเมื่อต้องผ่านเงื่อนไขความร้อนและความดันที่ระบุไว้ วิธีการนี้เป็นวิธีการวัดความสามารถในการทนต่ออุณหภูมิสูงโดยการกำหนดเกณฑ์ที่สามารถกำหนดความสามารถในการแบกรับภาระความสามารถในการกันไฟและความสามารถในการถ่ายเทความร้อน (ฉนวน)

ตัวอย่างที่เป็นตัวแทนขององค์ประกอบได้รับการทดสอบในห้องปฏิบัติการเพื่อกำหนดความต้านทานการทนไฟของชิ้นส่วนก่อสร้าง

1. มาตรฐาน:

BS476-20: การทดสอบอัคคีภัยเกี่ยวกับวัสดุและโครงสร้างอาคาร - ตอนที่ 20 วิธีการทดสอบเพื่อกำหนดความต้านทานการทนไฟขององค์ประกอบของงานก่อสร้าง (หลักการทั่วไป)

BS476-22: การทดสอบการทนไฟบนวัสดุก่อสร้างและโครงสร้าง - ตอนที่ 22: วิธีการกำหนดความทนไฟของชิ้นส่วนที่ไม่รับน้ำหนักของงานก่อสร้าง

GB / T9978.1-2008: การทดสอบความทนไฟ - องค์ประกอบของการก่อสร้างอาคาร - ส่วนที่ 1: ข้อกำหนดทั่วไป

2. ฟังก์ชั่นการทดสอบ:

ตัวอย่างที่สัมผัสกับสภาวะอุณหภูมิและความดันสูงตัวอย่างทดสอบที่อยู่ในช่วงเวลาที่ระบุน้ำหนักน้ำหนักความสมบูรณ์และฉนวนกันความร้อน

3. ป้องกันระบบ

ตรวจสอบค่าความแตกต่างของความดันของอุปกรณ์วัดค่าและค่าความดันบรรยากาศโดยรอบ

อุปกรณ์นี้มีหน้าที่ป้องกันสัญญาณเตือนภัยด้วยไฟฟ้าการป้องกันอุณหภูมิเกินพิกเซลและฟังก์ชันการเตือนภัยและฝาครอบป้องกันที่มีผลกระทบจากการระเบิดทดสอบ

4. สถานีงานตัวอย่าง:

• มี 3 ชุด;
• ใช้งานง่ายและสะดวกในการเคลื่อนย้าย

ⅱ พารามิเตอร์ทางเทคนิค:

1. เตาหลอม:

⑴ทดสอบโครงสร้างเตาและขนาด:

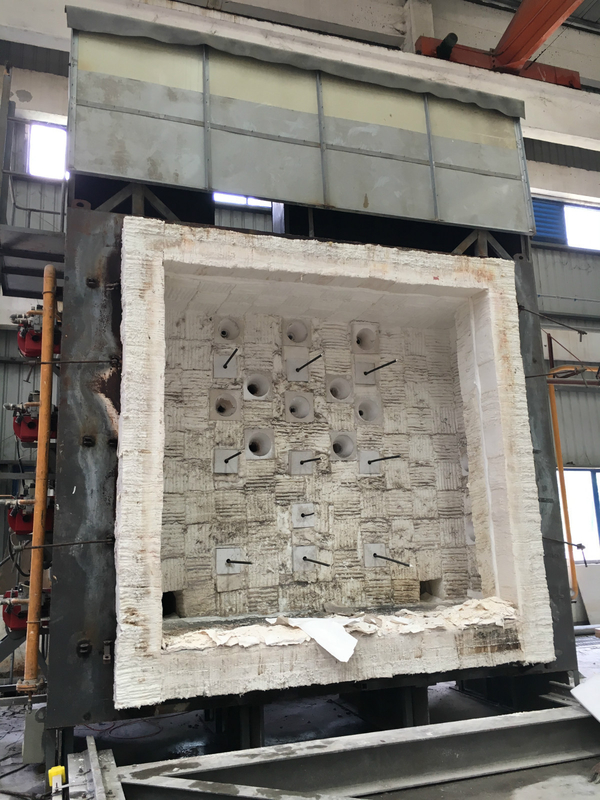

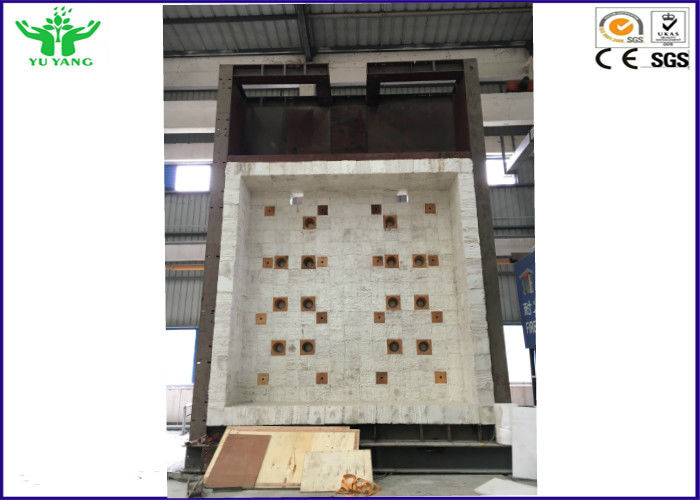

• เตาเผาแนวตั้ง 3.1 * 3.1 * 1.2 เมตร (กว้าง * สูง * D) ตัวอย่างขนาดใหญ่ที่สุด 3 * 2.8 ม. (W * H)
• สอดคล้องกับ EN1363-1
• เตาเผาทดสอบทำจากอิฐโครงสร้างเหล็กและวัสดุฉนวนทนไฟ

2. แรงดันไฟฟ้า:

AC 380V ± 10%, 50Hz

3. พลังงาน:

เตาทดสอบสอดคล้องกับ ISO9705 กำลังขับ 300 กิโลวัตต์

4. ระบบเครื่องเขียน:

⑴ไหลของแก๊ส: 0-100 m³ / ชม

⑵ความดันสูงสุดของแก๊ส: 3000 พี

⑶การไหลของอากาศ: 5000m³ / h

⑷ความดันอากาศสูงสุด: 4000 พี

5. ทดสอบการควบคุมอุณหภูมิ:

⑴ควบคุมอุณหภูมิเตาเผาได้ตามต้องการ T-T0 = 345lg (8t + 1)

ส่วนเบี่ยงเบนของการควบคุมอุณหภูมิ:
0min <t≤10min: d≤15%
10min <t≤30min: d≤10%
T> 30min: d≤5%

⑵การทดสอบความถูกต้องของอุปกรณ์:

อุณหภูมิเตาหลอม: ± 15 ℃

อุณหภูมิภายในตัวอย่าง: ± 10 ℃

ตัวอย่างอุณหภูมิย้อนกลับ: ± 4 ℃

ช่วงเวลา: 0-300 นาทีความถูกต้อง: <± 1 วินาที

6. ความดันของเตาเผาเป็นไปตาม

(1) การทดสอบหลังจาก 5 นาทีเตาจะต้องเป็นไปตามเงื่อนไขความดันบวกดังต่อไปนี้:

ส่วนประกอบ - ในเตาความสูง 3 เมตร, 100 มม. จากพื้นผิวของชิ้นงานแรงดันเตา 15Pa ± 5Pa;

(2) การทดสอบหลังจาก 10 นาทีเตาจะต้องเป็นไปตามเงื่อนไขความดันบวกดังต่อไปนี้:

ส่วนประกอบ - 3 เมตรในความสูงของเตาเผา, 100 มม. จากพื้นผิวของชิ้นงานความดันเตา 17Pa ± 3Pa

(3) ตัวอย่างของประตูเชื่อมโยงไปถึงสามารถเก็บไว้ที่ความดันคงที่เหนือความสูงทั้งโดยพื้นผิวของความร้อนค่าความดันที่สันเขาควรจะเก็บไว้ภายใน 2 ± 2Pa และความลาดชันของความดันภายในเตาควรเป็น 8 Pa ต่อเมตร;

(4) ช่วงการวัดความดันเตา: 0-100Pa, ความถูกต้องของการวัด: ≤± 3Pa

7. เซ็นเซอร์วัดอุณหภูมิ

สมรรถนะปริมาณและตำแหน่งของเทอร์โมคัปเปิลในเตาเผาความร้อนเป็นไปตามข้อกำหนดของ EN16341-1;

a) เตาอุณหภูมิ± 15 ℃, adopts ขนาดเส้นผ่าศูนย์กลาง 1mm thermocouple;

ข) อุณหภูมิผิวด้านหลังตัวอย่าง± 4 ℃, เทอร์โมคัปเปิลขนาดเส้นผ่านศูนย์กลาง 0.5 มิลลิเมตร แผ่นทองแดงที่มีเทอร์โมคัปเปิ้ล: เส้นผ่าศูนย์กลาง 120 มม., ความหนา 0.50 มม.

c) แพลตินั่มที่หุ้มเกราะ Platinum R ค่าความถูกต้องของเทอร์โมคัปเปิลเกรด S: ระดับ II

d) อาร์เรย์เทอร์โมคัปเปิ้ลที่มีนิกเกิล - โครเมียม - นิกเกิล - ซิลิกอนมีเกราะหุ้มเกราะอยู่ในระดับ II

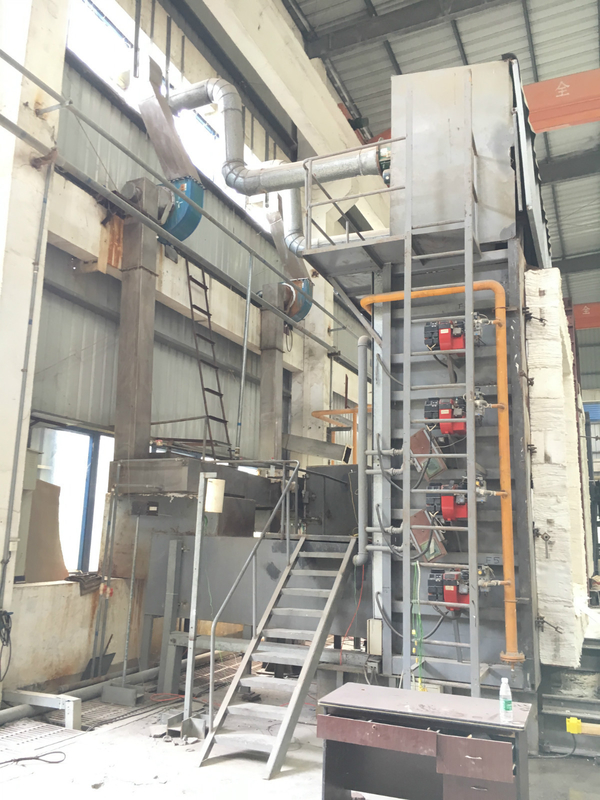

ระบบแก๊สและอากาศ

1. อุปกรณ์แก๊สและไอระเหย

(1) แหล่งก๊าซเผาไหม้: โพรเพนและก๊าซเหลว 200KG / H เตาเผาก๊าซที่มีการควบคุมด้วยแก๊สด้วยไฟฟ้า, ขวด 8-10 ขวด, 4-5 จะใช้, 4-5 เป็นสแตนด์บายซึ่งมีวาล์วสลับแก๊สอัตโนมัติ

(2) ท่อเหล็กไม่มีรอยต่อ DN48 สำหรับท่อจ่ายแก๊สควรติดตั้งวาล์วลดความดันวาล์วนิรภัยและวาล์วนิรภัย

(3) การกำหนดค่าอุปกรณ์ประหยัดแก๊สพร้อมกับอุปกรณ์เตือนการรั่วไหลของก๊าซไวไฟ

หมายเหตุ: ก๊าซหุงต้มเพื่อสร้างห้องแก๊สขนาดประมาณ L5000 × W4000 × H2300

2. ระบบแหล่งอากาศ

(1) ใช้พัดลมแบบแรงเหวี่ยงแรงเหวี่ยง + อินเวอร์เตอร์เพื่อควบคุมการไหลและความดัน

(2) กำหนดวาล์วสวิตช์วาล์วประตูและมาตรวัดความดันและท่อเหล็กไม่มีรอยต่อ DN75

อุปกรณ์ป้องกันอัคคีภัย

1. สเปรย์ก๊าซหุงต้มระบบป้องกันสิ่งแวดล้อม

ก๊าซหุงต้มเข้าไปในห้องสเปรย์หลังจากที่ควันและฝุ่นละอองถูกกรองและปล่อยออกสู่ภายนอก ได้แก่ ท่อระบายไอเสียโลหะสีขาวพัดลมดูดอากาศแบบแรงเหวี่ยงปรับ, ตาข่ายโลหะสแตนเลส, อุปกรณ์กำจัดฝุ่น, อุปกรณ์ออกซิเจนที่เป็นตัวเร่งปฏิกิริยา, สเปรย์สเตนเลสบูธปั๊มและระบบควบคุม

ความสามารถในการประมวลผล: ≥5000m³ / ชม. การบำบัดก๊าซไอเสียต่อชั่วโมง 4000 ~ 12000 ลูกบาศก์เมตร

2. ระบบตรวจจับสัญญาณเตือนอัคคีภัย (ผู้ใช้เป็นเจ้าของ)

ตรวจสอบอุณหภูมิก๊าซหุงต้มการรั่วไหลของแก๊สและความผิดปกติของอุปกรณ์ในบริเวณที่ทำการทดสอบ เมื่อความผิดปกติเกิดขึ้นควรแจ้งเตือนในเวลาจริงและสามารถดำเนินการป้องกันที่เหมาะสมโดยอัตโนมัติเช่นการตัดวาล์วแก๊ส

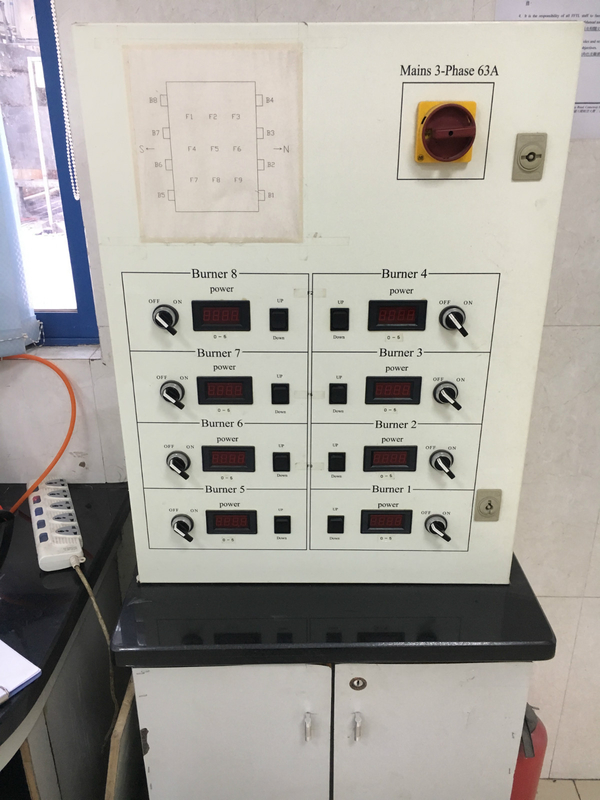

ⅲ ระบบการวิเคราะห์การควบคุม (ระบบซอฟต์แวร์)

ระบบควบคุมการทดสอบประกอบด้วยระบบการสุ่มตัวอย่างความดันระบบควบคุมการสุ่มตัวอย่างอุณหภูมิระบบการรับสัญญาณระบบคอมพิวเตอร์รวมถึงการออกแบบวงจรทดสอบและสุ่มตัวอย่างที่สมเหตุสมผล

1. เมื่อระบบตรวจพบสัญญาณของปัญหาด้านความปลอดภัยระบบสามารถนำกลับมาใช้งานได้ตามเวลาจริงเพื่อให้ระบบรักษาความปลอดภัยฉุกเฉินปิดโดยอัตโนมัติ

2 สัญญาณไฟฟ้า Thermocouple สร้างโดยเครื่องส่งสัญญาณอุณหภูมิหรือโดยตรงไปยังเครื่องบันทึกหรือคอมพิวเตอร์กระบวนการทดสอบอุณหภูมิเฉลี่ยอุณหภูมิจุดเดียวจำนวนของการรั่วไหลควรจะสามารถแสดงผลได้

3 สะดวกในการบรรลุจุดเริ่มต้นของโครงการทดสอบการควบคุมกระบวนการทดสอบการตั้งค่าพารามิเตอร์ทดสอบข้อมูลการทดสอบต่างๆผ่านการสุ่มตัวอย่างเซนเซอร์ที่ส่งไปยังคอมพิวเตอร์เครื่องคอมพิวเตอร์โดยอัตโนมัติคำนวณและประมวลผลสามารถจัดเก็บหรือพิมพ์ลงในตาราง กราฟ). ซอฟต์แวร์สามารถควบคุมโดยโปรแกรมเส้นโค้งอุณหภูมิและบันทึกอุณหภูมิของเตาความดันเตาอุณหภูมิการทดสอบและข้อมูลอื่น ๆ กลับ

4 ระบบการควบคุมคอมพิวเตอร์รวมทั้งแบรนด์ของคอมพิวเตอร์และจอ LCD 19 นิ้ว, เครื่องพิมพ์เลเซอร์ระบบให้ความสามารถแบบสอบถาม ระบบอัตโนมัติทดสอบจำนวนตัวอย่างและโค้งอุณหภูมิข้อมูลที่เก็บไว้ในฐานข้อมูลของระบบ; และสามารถป้อนหมายเลขตัวอย่างการทดสอบ, วันที่สอบและสอบถามข้อมูลอื่น ๆ พร้อมกับอินเทอร์เฟซ RS-232 มาตรฐานหรืออินเทอร์เฟซ USB

ⅳ อุปกรณ์หลักของอุปกรณ์

1. มิเตอร์ฟลักซ์ความร้อนอินฟราเรด (อุปกรณ์เสริม)

(1) เครื่องวัดความร้อนภายในประเทศ

(2) ความต้องการใช้งาน

ช่วงอุณหภูมิน้ำหล่อเย็น: 10 ~ 30 ℃;

การไหลของน้ำหล่อเย็น:> 10 ลิตร / ชั่วโมง

ช่วงการทดสอบ kW / m²: 50 kW / m²

เวลาปฏิกิริยา: <250ms (63%),

ค่าที่วัดได้สูงสุด: 150% ของช่วง

สัญญาณเอาต์พุต:> 5mV ในช่วงการทำงาน

ช่วงสเปกตรัม: สูงถึง 50.000 นาโนเมตร

มุมมอง: 180 องศา

Emissivity:> 0.95

2. เครื่องมือวัดความเที่ยงตรง

ให้กรอบแผ่นผ้าฝ้ายและกรีดสอบวัดเส้นตรงตามข้อกำหนด 5.5.5 GB / T9978.1-2008

มีให้เลือกสองขนาดของหัววัดมุม:

± 0.1mm เส้นผ่าศูนย์กลาง 6mm;

± 0.2 มม. เส้นผ่านศูนย์กลาง 25 มม.

ความต้องการโครงสร้าง:

แผ่นรองและช่องวัดการวัดช่องว่างเป็นแท่งสเตนเลสทรงกระบอกที่มีความยาวของตัวจับฉนวน

3. T-sensor และเครื่องวัดความดันแตกต่าง

เซ็นเซอร์มีความต้านทานต่ออุณหภูมิสูง ชุดตรวจสอบและวิเคราะห์ความดันเตาเผาทั้งหมดที่มีแบรนด์ของซีเมนส์
