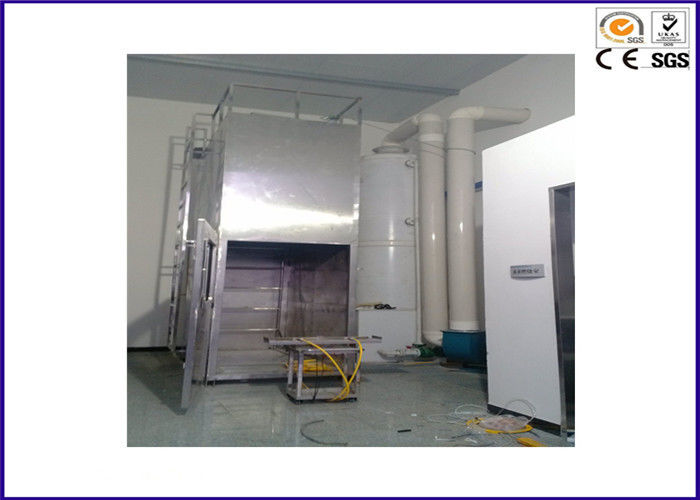

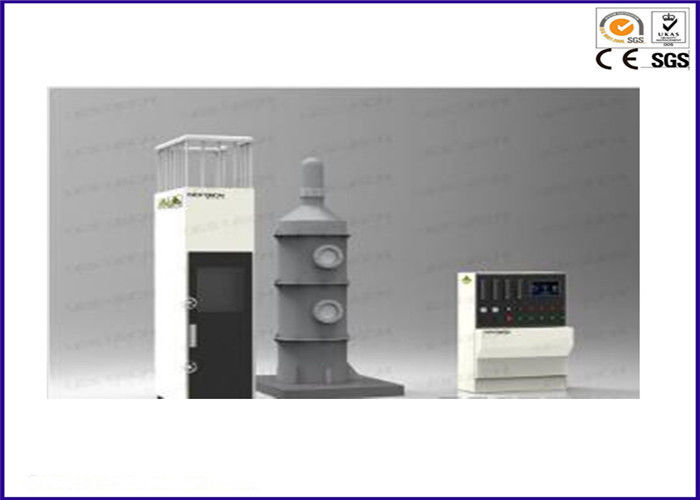

อุปกรณ์ทดสอบการลามไฟ IEC 60332-3-10

เครื่องทดสอบความเผาไหม้แบบตั้งของเคเบิลที่ควบคุมโดย PLC ตาม IEC 60332-3-10

สินค้า:

เครื่องทดสอบการแพร่กระจายล้างเพลิงแบบตั้งของสายเคเบิลที่แบงค์ช์ถูกออกแบบให้สอดคล้องกับข้อกําหนดที่เกี่ยวข้องของมาตรฐาน UL1685 GB18380.3 เกี่ยวกับความต้องการในการทดสอบการเผาไหม้ของสายและสายเคเบิลและตอบสนองกับ IEC 60332-3-10, KS C มาตรฐาน IEC 60332-3-21 ~ 25 (A ~ Class D)
Bunched Cable Vertical Flame Spread Tester is an equipment which used to test the vertical installation of a bunched cable or optical cable to suppress the flame vertical spreading under the specified conditions, เป็นอุปกรณ์ที่จําเป็นสําหรับสายไฟฟ้า,สายควบคุมและสายไฟฟ้าไฟเบอร์ไฟเบอร์ไฟเบอร์ไฟเบอร์สามารถทําสําเร็จได้ด้วยมาตรฐานการทดสอบ IEEE 383 (IEEE 1202).ตัวทดสอบนี้สามารถมีอุปกรณ์การจัดตั้งอุปกรณ์การปล่อยความร้อนประตู, ด้วยเครื่องวิเคราะห์ก๊าซสามารถวัดค่าพลังงานทางอุณหภูมิ เช่น HRR (อัตราการปล่อยความร้อน),SPR (อัตราการสร้างควัน) เป็นต้น.


ประสบการณ์ของผู้ใช้

1, เครื่องทดสอบนี้ถูกออกแบบด้วยความฉลาดสูงและใช้งานง่าย
2, ด้วยการออกแบบอุตสาหกรรมมืออาชีพ, ภายนอกสวยงามและการวางแผนที่เหมาะสม;
3อุปกรณ์นี้มีความแม่นยํา ความปลอดภัย และความมั่นคง
4, ด้วยระบบควบคุมไมโครคอมพิวเตอร์, กระบวนการทดสอบที่ฉลาด ไม่จําเป็นต้องใช้เวลาด้วยมือ
5กล่องทดสอบเหล็กดัดเหล็กกันสนิม

Sทันดาร์ด:

UL1685,IEC 60332-3-10,EN 50399

ลักษณะหลัก:

1, ขนาดของกล่องทดสอบจากสแตนเลสคือ 1,000±100 ((W) x 2,000±100 ((D) x 4,000±100 ((H) mm. พื้นภายในของกรอบสูงกว่าพื้น และด้านหลังที่ครอบคลุมด้วยวัสดุประกอบกัน;
2, อุปกรณ์พร้อมกับบันไดสแตนเลส, ตามความต้องการของ GB / T18380.31;
3, 2 ตัวเก็บตัวอย่างสํารอง
4,บันไดทําจากสแตนเลส ทนต่อการกัดกร่อนและสะอาดง่าย
5ในส่วนล่างของตู้มีช่องเข้าอากาศขนาด 800±20 ((W) × 400±10 ((D) ในตําแหน่ง 150+10mm ในด้านหน้าของกล่อง
6, มีการติดตั้งเทอร์โมคอปล์ประเภท 2 มม.K ภายในกล่องทดสอบ
7การไหลของอากาศภายในเตาเผาไหม้สามารถควบคุมได้อย่างมั่นคงที่ (5000 ± 500) L / min

ระบบการเผาไหม้:

1, เครื่องเผาไฟ: กรอบประเภทก๊าซโพรเปานขนาด 257mm × 4.5mm, และเปิดทั้งหมด 242 หลุม, ซึ่งจัดเรียงใน 3 เส้นของ 81,80,81, กว้างของหลุมคือ

1.35 มิลลิเมตร ระยะห่างระหว่างรู 3.2 มิลลิเมตร
2, อุปกรณ์พร้อมกับวาล์วลูกกลองความแม่นยําสูงเพื่อควบคุมการปิดก๊าซ;
3, 2 เครื่องวัดกระแส: เครื่องวัดกระแสอากาศ และ เครื่องวัดกระแสก๊าซ และวาล์วควบคุม
4, ด้านหน้าของเครื่องทดสอบการเผาไหม้มีท่อปิดไฟเพื่อป้องกันก๊าซโพรเปาเนียมจากความร้อน, โดยประกันความปลอดภัยสูงสุดของตัวอย่าง
5, มุมการเผาไหม้: ทิศทาง; อุปกรณ์จุดไฟอัตโนมัติ; (20 องศาปรับเป็นตัวเลือก)
6, เครื่องเผาไฟสามารถชําระค่าตอบแทนกระบวนการชําระค่าตอบแทนก๊าซและอากาศด้วยโปรแกรมคอมพิวเตอร์โดยอัตโนมัติ, ในขณะที่ระบบประเพณีหลายระบบได้ละเลยอิทธิพลนี้.

ระบบควบคุม:

1, PLC กับระบบควบคุมจอสัมผัสขนาดใหญ่
2, เครื่องทดสอบนี้สามารถจุดไฟอัตโนมัติและเวลาอัตโนมัติ, ระยะเวลาของ 999min และความแม่นยํา 1s;
3, ข้อมูลการทดลองถูกเก็บโดยอัตโนมัติ, การสอบถามฟรี;
4, ด้วยฟังก์ชันเตือนเวลา 40 นาทีและ 1 ชั่วโมง
5หน่วยติดตัวอย่างถูกยกขึ้นโดยเครนไฟฟ้า

ปริมาตรอุปกรณ์:

1ขนาดของกล่องทดสอบคือ 1,000±100(W) x 2,000±100(D) x 4,000±100(H) mm
2, ความแม่นยําของเครื่องวัดลมคือ 0.1m / s
3, ระยะของเครื่องวัดลมแหล่งอากาศคือ 8000L/นาที; ลมออกคือ (5000 ± 500) L/นาที สามารถปรับได้
4, ก๊าซ: ความบริสุทธิ์ 95% ของโปรแปนประเภทเทคนิค (ลูกค้า);
5, ระบบควบคุมการไหลของก๊าซ: ต่ํากว่า 100kpa สภาพ 20 oC
6, การจําหน่ายก๊าซเผาไหม้: โปรเปาน (หรือ LPG)
