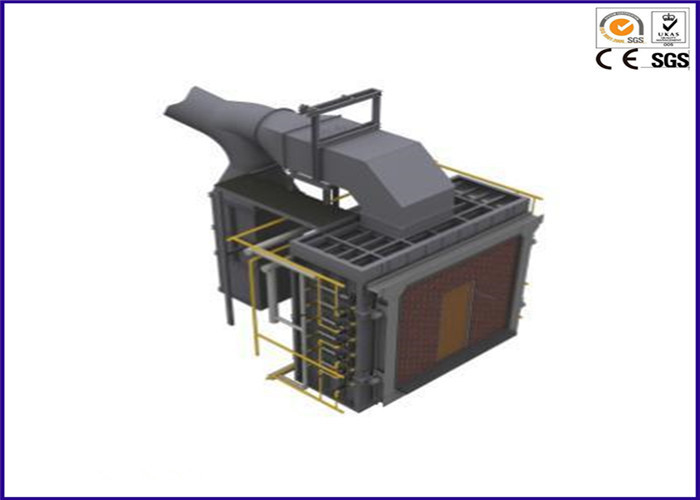

เครื่องทดสอบความต้านทานความร้อนด้วยไฟแนวตั้งขนาดใหญ่สำหรับผลิตภัณฑ์ก่อสร้าง

เครื่องทดสอบความไวไฟในแนวตั้ง / เตาทดสอบความต้านทานไฟแนวตั้งขนาดใหญ่

การประยุกต์ใช้:

ประเมินความต้านทานไฟของผลิตภัณฑ์ก่อสร้างแนวตั้ง

มาตรฐาน:

BS 476 (20-23) - BS EN 1363 (1-2) - BS EN 1364 (1) - BS EN 1365 (1) BS EN 1366 (1-3) - BS EN 1634-1 - ASTM E 119 - ASTM E 814 - UL10 (BC) - UL 263 - UL 1709 - UL10 (BC) - UL 1479 - UL 2079 - ISO 834 (1, 4, 8) - ISO 3008 - ISO 3009

รายละเอียด:

สมบัติความทนไฟของวัสดุให้ข้อมูลล้ำค่าเพื่อประเมินพฤติกรรมของชิ้นงานทดสอบและชุดประกอบ

เตาทดสอบความต้านทานไฟแนวตั้งเป็นวิธีการวัดความสามารถของผลิตภัณฑ์และวัสดุในแนวตั้งเพื่อให้ทนต่อการสัมผัสกับอุณหภูมิสูง เตาสามารถใช้สำหรับประเมินความต้านทานไฟได้ของผลิตภัณฑ์เช่นผนังประตูหมาด ๆ ข้อต่อและซีลการเจาะ นี้จะกระทำโดยการประเมินจำนวนของฟังก์ชันรวมทั้ง; ความสามารถในการรับน้ำหนักการป้องกันอัคคีภัยและการส่งผ่านความร้อนของชุดทดสอบที่กำลังทดสอบ

ข้อมูลจำเพาะ:

คุณลักษณะของระบบ:

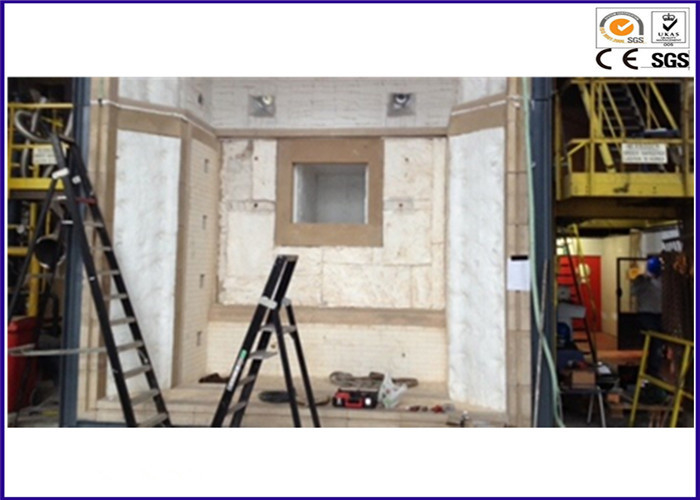

1. เตาหลอมทนความร้อนที่มีห้องภายในวัดได้ 3000 มม. (W) x 3000 มม. (H) x 1300 มม. (D)

2. ความสามารถในการทดสอบชิ้นงานทดสอบแบบแนวตั้งที่ติดตั้งอยู่บนกรอบความมั่นคงที่กำหนดเอง

3. วัสดุทนไฟประกอบด้วยอิฐทนไฟวัสดุทนไฟและแผ่นแร่

4. หลังคาเรียงรายไปด้วยอิฐ profiled และทอดสมอด้วย refractories cast ใน situ

5. ปลอกทำจากแผ่นเหล็กอ่อนเสริมด้วยเหล็ก C-Channels, I-beams และส่วนเหล็กเพื่อป้องกันการบิดเบี้ยวของโครงสร้างเนื่องจากความร้อน

6. โครงยึดยึดชิ้นงานที่ติดตั้งอยู่ที่ปลายด้านหน้าของเตาและยึดด้วยที่ยึดประตูอย่างน้อย 4 ชุด

7. ปลอกหุ้มด้วยเส้นใยแก้วแร่บนพื้นผิวที่เย็นและอิฐฉนวนทนความร้อนที่ยึดติดกับผนังด้วยบล็อกที่มีความร้อนสูงในบริเวณแหล่งกำเนิดบนใบหน้าร้อน

8. มี 4 พอร์ตสำหรับดูที่ทำจากแก้วควอตซ์ทนความร้อนได้ที่ตำแหน่งเชิงกลยุทธ์บนผนังด้านยาว ซึ่งจะช่วยให้ผู้ปฏิบัติงานสามารถดูตัวอย่างการทดสอบที่สมบูรณ์ได้ในระหว่างการทดสอบการดับเพลิง

9. ประตูบานเลื่อนที่ทำจากอลูมินาน้ำหนักเบาจะอยู่ภายในกรอบหุ้มฉนวนที่ระบายความร้อนด้วยอากาศ สิ่งนี้จะช่วยป้องกันความร้อนของเตาเผาเมื่อไม่ได้ใช้งานพอร์ตแสดงภาพ

10. ชุดเครื่องเผาไหม้เปลวไฟพิเศษ 12 ชุด เตาเผาทุกตัวมีชุดควบคุมเปลวไฟเพื่อให้แน่ใจว่าหน่วยการเผาไหม้ทั้งหมดทำงานในโหมดเซฟตี้ไม่ได้ตลอดเวลา

11. แผงควบคุมการเผาไหม้ของเตาเผาถูกออกแบบมาให้ใช้งานได้ทั้งแบบอัตโนมัติและแบบควบคุมด้วยตนเอง การเผาไหม้โดยอัตโนมัติของหัวเตาคือการใช้สวิตช์กดปุ่มนี้ทำให้เตาเผาไฟตามเส้นความร้อนที่ตั้งไว้ตามที่ระบุไว้ใน BS 476 ส่วน 20-24, EN 1363 และเส้นโค้งของไฮโดรคาร์บอน IMO การควบคุมเตาด้วยมือช่วยให้เตาเผาแต่ละตัวสามารถติดไฟได้ตามต้องการ

ก๊าซหุงต้ม LPG ทนความร้อนในเชิงอุตสาหกรรม

ในตำแหน่งเตาตั้งตรงมีเตา 6 ตัวติดตั้งไว้ที่ด้านซ้ายและด้านขวาของผนังเตา เตาแต่ละเครื่องออกแบบมาเพื่อใช้ก๊าซปิโตรเลียมเหลวและระบบความปลอดภัยเปลวไฟทั้งหมดระบบนำร่องแบบไม่ต่อเนื่องและเซ็นเซอร์วัดอุณหภูมิรวมอยู่ด้วย

กรอบยกและโครงยึดสำหรับตัวอย่างทดสอบ

มีเฟรมสองชุดสำหรับติดตั้งชิ้นงานตามแนวตั้ง ซับในวัสดุทนไฟทำจากวัสดุทนความร้อนที่ยึดติดกับโครงเหล็ก เฟรมเหล่านี้ไม่ใช่เฟรมแบริ่งที่รับน้ำหนัก มีกรอบยกแบบกำหนดเองที่แยกจากกันโดยมีตะขอสองข้างเพื่อยกกรอบยึดเข้าตัวอย่างไว้ในเตา ช่วยให้ง่ายต่อการวางแนวยึดแนวตั้งและแนวนอนไว้ในเตาเผา

วัสดุทนไฟที่เชื่อมต่อท่อและท่อไอเสีย

The Chimney / Stack สร้างจากเหล็กหนาหนา 9 มม. และเป็นวัสดุทนไฟเรียงรายสำหรับ 6 เมตรแรก สแต็คจะขยายไปถึงระดับต่ำสุด 3 เมตรเหนือระดับหลังคาของโรงงานหรือตามข้อกำหนดของ Code ในประเทศ

เครื่องเป่าลมการเผาไหม้ไปยังเตาเผาเตา

ระบบการเผาไหม้มีการติดตั้งและผ่านการทดสอบก่อนจัดส่ง

เซนเซอร์วัดอุณหภูมิและ Manometer

ระบบมีให้กับเทอร์โมคัปเปิ้ล K K และเทอร์โมชนิด 9 เครื่องเครื่องวัดแรงดันและชุดประกอบเทอร์โมคัปเปิ้ล

ระบบ PLC

ระบบ PLC ประกอบด้วยซีเมนส์ซีพียูของซีเมนส์และ I / O ระยะไกลที่เข้ากันได้ของซีเมนส์ ซอฟต์แวร์การจัดการข้อมูลความทนไฟเป็นแบบกำหนดเองเพื่อยอมรับและบันทึกข้อมูลที่รวบรวมระหว่างการทดสอบและได้รับการกำหนดค่าเพื่อตอบสนองความต้องการในการทำความร้อนของ BS 476 Parts 20-22, EN 1363 และเส้นทดสอบของ Hydrocarbon IMO เส้นเวลาอุณหภูมิมาตรฐานอื่น ๆ ยังสามารถตั้งโปรแกรมไว้ล่วงหน้าในระบบ คอนโทรลเลอร์ PLC ประกอบด้วยอินเทอร์เฟซสำหรับผู้ดำเนินการติดตั้งภายในประกอบด้วยความสามารถในการบันทึกและเขียนโปรแกรมที่จำเป็นและรวมถึงมอเตอร์สตาร์ทที่จำเป็นทั้งหมดสำหรับมอเตอร์ทั้งหมดในระบบ ระบบมีการตั้งโปรแกรมให้เส้นโค้งให้ความร้อนแบบเรียลไทม์และแสดงข้อมูลการควบคุมเตาเผาทั้งหมดบนหน้าจอคอมพิวเตอร์
