Bs476 Part 7 การทดสอบการแพร่กระจายของเปลวไฟพื้นผิวสำหรับวัสดุก่อสร้าง 1220 X 550 X 1920 Mm

กรุณาอีเมล์มาที่Sandy@yuyangtest.comหากคุณต้องการรายละเอียด

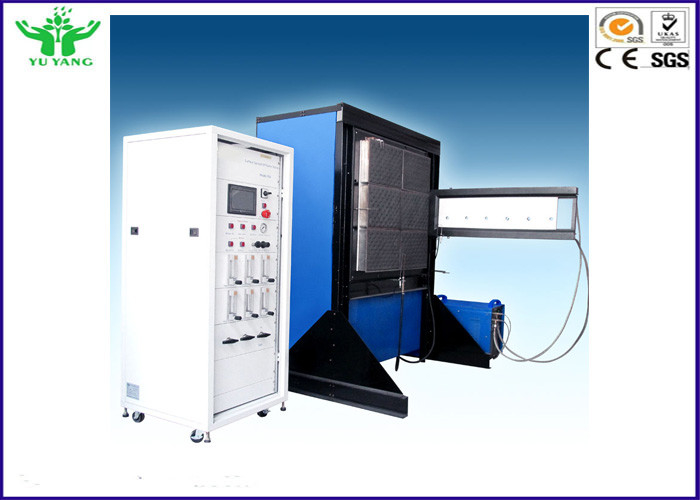

BS476 ตอนที่ 7 อุปกรณ์ทดสอบการแพร่กระจายของเปลวไฟที่พื้นผิว

...

คุณสมบัติ

• เครื่องทดสอบ BS476-7 ประกอบด้วยแผงรังสีที่ติดตั้งในแนวตั้งล้อมรอบและรองรับบนกรอบ

• แผงรังสีจะแปดเปื้อนด้วยส่วนผสมของก๊าซและอากาศ

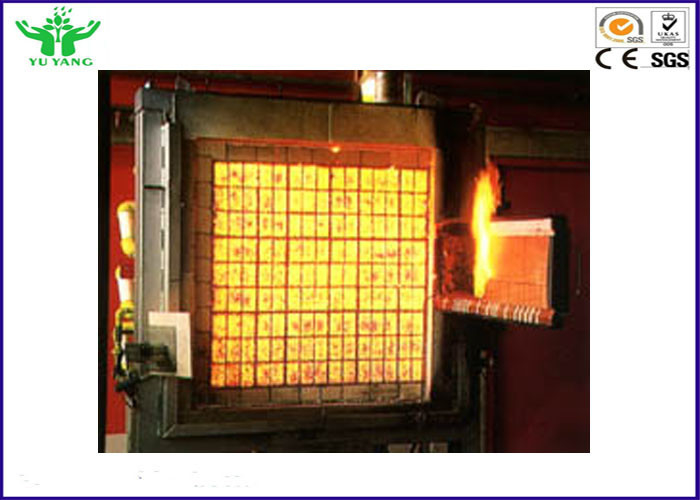

• ​แผงแผ่รังสีเป็นสี่เหลี่ยมจัตุรัสขนาด 850 มม. สำหรับบล็อกหัวเผาชนิดวัสดุทนไฟที่มีรูพรุน ซึ่งออกแบบมาเพื่อให้การเผาไหม้ของส่วนผสมระหว่างอากาศ-แก๊ส-อากาศเป็นไปอย่างมีประสิทธิภาพ โดยไม่มีเปลวไฟเกิดขึ้นที่ผิวหน้าของแผงภายใต้สภาวะการทำงาน

• ​แผงกันรังสีและบริเวณโดยรอบได้รับการสนับสนุนบนโครงเพื่อให้ศูนย์กลางของแผงอยู่สูงจากระดับพื้นประมาณ 1250±100 มม.

• ​ตัวจับยึดชิ้นงานและการจัดเรียงเปลวไฟนำร่องติดตั้งที่ด้านหนึ่งของเครื่องวัดการแพร่กระจายเปลวไฟพื้นผิว BS476-7

• ตัวยึดชิ้นงานประกอบด้วยโครงเหล็กระบายความร้อนด้วยน้ำพร้อมแผ่นหน้าระบายความร้อนด้วยน้ำแผ่นหน้าจะเหลื่อมกับชิ้นงานทดสอบ 20±2 มม. ที่ขอบด้านบนและด้านล่าง และเหนือขอบแนวตั้งที่ติดกับแผงแผ่รังสี

• แคลมป์สปริงอยู่ในตำแหน่งเพื่อยึดชิ้นงานเข้ากับแผ่นปิดหน้า

• ​การจ่ายน้ำแบบพกพาไปยังตัวยึดชิ้นงานทดสอบทำให้อุณหภูมิสูงสุดไม่เกิน 35°C ที่ทางออกจากตัวยึดชิ้นงานทดสอบ

• ​ชุดประกอบตัวยึดชิ้นงานตั้งอยู่ที่ 90±2° กับผิวหน้าของแผงรังสี และในลักษณะที่ใบหน้าของตัวกั้นด้านบนและด้านล่างของตัวยึดชิ้นงานทดสอบอยู่ในระนาบเดียวกับพื้นผิวด้านในของเซอร์ราวด์ แผงรังสี

• ​ความสูงของที่จับชิ้นงานทดสอบเป็นแบบบานพับเพื่อให้สามารถหมุนในแนวนอนได้ โดยห่างจากผิวหน้าของแผงรังสีระหว่างการทดสอบ จากตำแหน่งทดสอบไปยังตำแหน่งสแตนด์บาย และในทางกลับกัน

• หัวเผานำร่องของอุปกรณ์ทดสอบเปลวไฟแบบกระจายพื้นผิว bs476-7 ประกอบด้วยท่อเหล็ก

• ​ท่อจ่ายก๊าซและอากาศไปยังแผงแผ่รังสีประกอบด้วยมาตรวัดการไหล ตัวควบคุมแรงดัน วาล์วควบคุม และอุปกรณ์ความปลอดภัย

• เครื่องวัดการไหลของความร้อน: ช่วง : 0 ~ 50 กิโลวัตต์/ตร.ม.ความสามารถในการแผ่รังสีของพื้นผิว :ɛ=0.95±0.05

• บอร์ดสอบเทียบหุ่นจำลองพร้อมตัวยึด เครื่องวัดฟลักซ์ความร้อนที่สอบเทียบแล้วและการติดตั้ง

...

ข้อกำหนดการติดตั้งของBS476 ตอนที่ 7 อุปกรณ์ทดสอบการแพร่กระจายของเปลวไฟที่พื้นผิว
