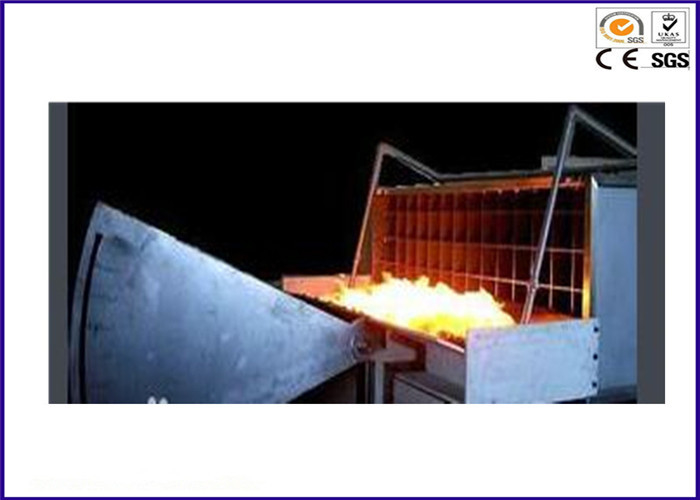

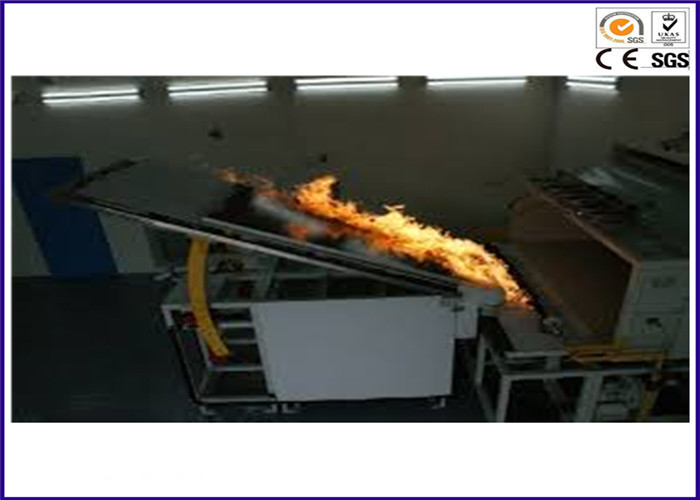

เครื่องทดสอบความสามารถในการเผาไหม้ด้วยพลังงานแสงอาทิตย์ ASTM E 108-04 Burning Brand Tester

ASTM E 108-04 การแพร่กระจายเซลล์แสงอาทิตย์จากอุปกรณ์ทดสอบความไวไฟและการเผาไหม้

รายละเอียด:

อุปกรณ์นี้จำลองไฟภายนอกเพื่อประเมินความต้านทานของหลังคาและองค์ประกอบทางกายภาพอื่น ๆ ของเพลิงเพื่อให้มีคุณสมบัติในการทดสอบการแพร่กระจายเปลวไฟ (A ~ C คลาส) ในกรณีของ A 1.82m, B 2.4m และ C 3.9 ม. เป็นอุปกรณ์ในการเคลื่อนย้ายวัสดุทดสอบและการสัมผัสและการตกของโครงสร้างหลังคา

มาตรฐาน s:

UL 1730: จอภาพเครื่องตรวจจับควันและอุปกรณ์เสริมสำหรับห้องนั่งเล่นแยกเป็นสัดส่วนของที่พักอาศัยแบบ multifamily และห้องพักโรงแรม / โมเต็ล: เครื่องตรวจจับควันไฟแบบที่อยู่อาศัยที่ติดตั้งระบบไฟฟ้า

UL 790: วิธีทดสอบมาตรฐานสำหรับการทดสอบความทนไฟของหลังคา

IEC 61730-2 Annex.A: การทดสอบไฟ, การแพร่กระจายของเปลวไฟและการทดสอบการเผาไหม้แบรนด์

ASTM E 108-04: วิธีทดสอบมาตรฐานสำหรับการทดสอบความทนไฟของหลังคา

KS C IEC 61730-2 ภาคผนวก A: การทดสอบความทนไฟการทดสอบ Spread-of-Flame และ Burning-Brand

รายละเอียด :

ห้องทดสอบเพื่อติดตั้งอุปกรณ์

- วัสดุควรประกอบด้วยวัสดุป้องกันไฟน้อยที่สุดด้วยแผงแซนวิชรวมถึงยูรีเทนทนไฟ (แนะนําแผงแซนวิชประกอบด้วยใยแก้ว)

- มาตรการ: 7,000 (W) × 4,000 (D) × 4,000 (H) หรือสูงกว่า

เด็คทดสอบ

ชายคาและ cornice

ท่ออากาศ

คณะกรรมการปลอดเพลิง

ระบบจุดระเบิดอัตโนมัติ

เครื่องหมายจับเวลา 7-segment

ระบบวัดความเร็ว

ชุดควบคุม DAQ

การใช้งานเครื่องคอมพิวเตอร์•เหมาะสำหรับการกำจัดความชื้นในอากาศอัดหรือก๊าซไนโตรเจน

แรงดันไฟฟ้า: 220 V-60 Hz

คุณสมบัติ :

Slop of Deck Plate สามารถควบคุมได้ง่ายโดย Air Cylinder

คณะกรรมการป้องกันไฟไหม้ที่แนบมาชายคาของเด็คทดสอบ

ใช้วาล์วควบคุมอัตโนมัติเพื่อปรับอุณหภูมิตาม Class

- คลาส A, B: 760 ± 28 ° C (1400 ± 50 ° F) - 21,000 ~ 22,000 Btu / นาที (369 ~ 387 kWh)

- คลาส C: 704 ± 28 ° C (1300 ± 50 ° F) - 18,000 ~ 19,000 Btu / นาที (316 ~ 334 kWh)

ก๊าซแต่ละชนิดที่จัดหาให้กับ Burner จะขึ้นอยู่กับวิธีการวัดและการควบคุมที่แตกต่างกัน

- LNG: ใช้ MFM, การวัดการไหลของความถูกต้อง (การควบคุมการไหลจะถูกควบคุมโดย Valve ควบคุมอัตโนมัติ)

- LPG: ใช้ MFC, การวัดและควบคุมการไหลของความถูกต้อง

ระบบอินเวอร์เตอร์ช่วยรักษาความเร็วอากาศ: 19 ± 8 กม. / ชม. (5.5 เมตร / วินาที) บนแผ่นทดสอบ

วิธีการจุดระเบิดแบบอัตโนมัติเหมาะสำหรับการทดสอบและการจุดระเบิดในเวลาเดียวกัน

แผ่นติดตั้งติดตั้งอยู่ใน Air Duct เนื่องจากมีการป้องกันการไหลเวียนของอากาศไหลเข้าซึ่งมีให้กับ Test Deck

แผงควบคุม Slop สำหรับปรับทิศทางการไหลของอากาศติดตั้งอยู่ใน Air Duct

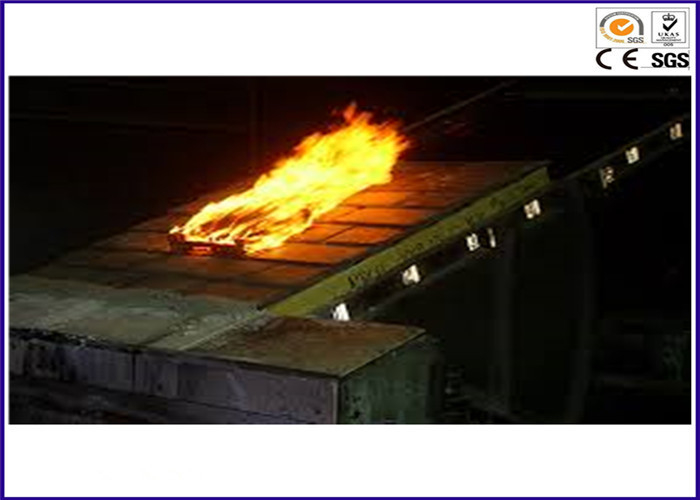

ติดตั้งเตาเผาไหม้เฉพาะสำหรับการทดสอบการเผาไหม้แบรนด์

เทอร์โมคัปเปิ้ลติดตั้งอยู่ที่ 58.7 มม. จากด้านบนของเตาเผาตราสินค้ามาตรการสำหรับอุณหภูมิที่ 888 ± 28 องศาเซลเซียส

ใช้ระบบ DAQ เพื่อควบคุมและวัดอัตโนมัติ

ผลการทดสอบ :

1) เกณฑ์การปฏิบัติงานทั่วไปเรื่องการแพร่กระจายของเปลวไฟ

ส่วนใดส่วนหนึ่งของวัสดุคลุมหลังคา (โมดูลหรือแผง) จะถูกเป่าหรือหลุดออกจากชุดทดสอบในรูปแบบที่ลุกไหม้หรือเกิดประกายไฟ

ดาดฟ้าหลังคาต้องสัมผัสกับการแตกหักการเลื่อนการแตกหรือการแปรปรวนของโครงหลังคา

ความปลอดภัยจากอัคคีภัยประเภท A: ช่วงการแพร่กระจายของเปลวไฟคือ 1.82M, กรณีความปลอดภัยจากไฟ B: ช่วงการแพร่กระจายของเปลวไฟเป็น 2.4M,

กรณีเพลิงไหม้ Class C กรณี: ช่วงการแพร่กระจายของเปลวไฟเป็น 3.9 เมตรเปลวไฟจะวัดจากขอบด้านบนของชิ้นงานทดสอบ

ในระหว่างการทดสอบทั้งสองด้านของการแพร่กระจายเปลวไฟเกิดจากเส้นทางการสัมผัสโดยตรงกับเปลวไฟทดสอบ เปลวไฟกระจายรวมถึงเปลวไฟด้านบน (พื้นผิวสัมผัสกับเปลวไฟภายนอก) และเปลวไฟยืนหรือไฟกลางของเส้นทางใด

2) เกณฑ์การปฏิบัติงานทั่วไปของแบรนด์การเผาไหม้

ส่วนใดส่วนหนึ่งของโมดูลหรือแผงจะถูกเป่าออกหรือหล่นลงจากดาดฟ้าทดสอบในรูปแบบของปลั๊กไฟหรือแว่นตาที่เร่าร้อน

บางส่วนของดาดฟ้าหรือบางส่วนของโมดูลหรือแผงควบคุมที่ออกแบบมาสำหรับการติดตั้งร่วมกับหรือสร้างส่วนหนึ่งของโครงสร้างหลังคาอาคารหลุดออกไปในรูปของอนุภาคที่เรืองแสง

เปลวไฟของโมดูลหรือแผงจะทำต่อไป
