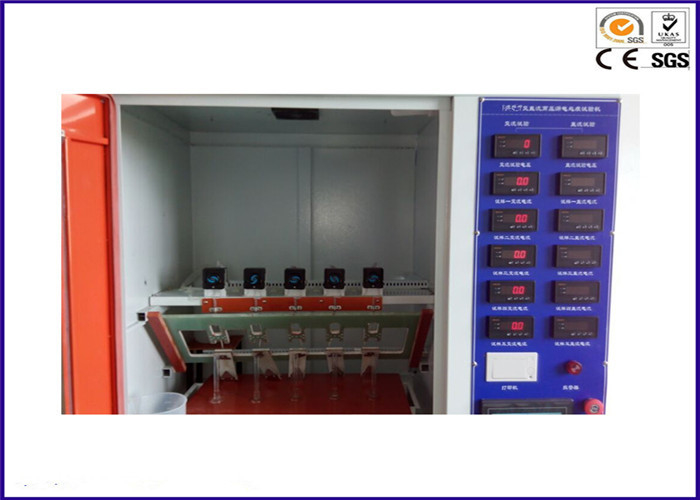

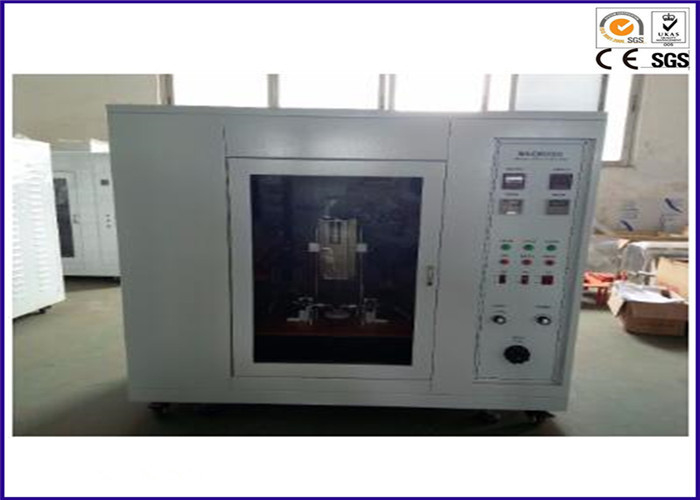

30 - 40mm สูงวางทดสอบสิ่งแวดล้อมหอ 100V - 600V เครื่องทดสอบแรงดันไฟฟ้าสูง

รายละเอียด:

ชุดทดสอบแรงดันไฟฟ้าสูงสำหรับผลิตภัณฑ์อิเล็กทรอนิกส์เครื่องใช้ในครัวเรือนและวัสดุอื่น ๆ ที่มีความต้านทานต่อการติดตามและทดสอบการกัดกร่อนจำลองความถี่ (48HZ-62HZ) หรือแรงดันไฟฟ้า DC ที่สอดคล้องกันการปนเปื้อนของเหลวและตัวอย่างทางลาดด้วยความต้านทานไฟฟ้าเพื่อติดตามและการวัดการกัดกร่อนที่ประเมินภายใต้ สภาพแวดล้อมที่รุนแรงของวัสดุฉนวนไฟฟ้าทนต่อการติดตามและการพังทลายระดับ

มาตรฐาน:

IEC 60587-1984, GB / T6553-2003,

ASTM D 2303 วิธีทดสอบมาตรฐานสำหรับสารปนเปื้อนของเหลวการติดตามแบบเอียงและการกัดกร่อนของวัสดุฉนวน

IEC 60587: วิธีทดสอบเพื่อประเมินความต้านทานต่อการติดตามและการกัดเซาะของวัสดุฉนวนไฟฟ้าที่ใช้ในสภาพแวดล้อมที่รุนแรง

ข้อมูลจำเพาะ:

1. ขั้วไฟฟ้า: วัสดุหนา 0.5 มม.: สแตนเลส

2. ระยะขั้วไฟฟ้าบนและล่าง: 50.0mm ± 0.1;

3 แรงดันทดสอบ: 100V-6000V stepless ปรับ;

4. ตัวควบคุม: เอาท์พุท: 0 ~ 250V ปรับความจุ 5KVA;

5. ความจุหม้อแปลงทดสอบ: 5KVA, แรงดันขาออกสูงสุดของ AC6000V (หรือ DC6000V optional);

6 กำลังการผลิตแรงดันไฟฟ้าความแม่นยำสูงเอาท์พุท: AC220V 6000W ความถูกต้องของ± 1%;

7. กระแสลัดวงจร 60mA ตัดแรงดันขาออก

8. เวลาในการทดสอบ: 6 ชั่วโมง;

9. การลดความถูกต้อง: 0.5%;

10. ความเสถียรของแรงดันไฟฟ้า: + 1%;

11. เครื่องหมายตัดสิน:

ตามมาตรฐาน GB / T6553-2003 / 4.1.2 แรงดันไฟฟ้าที่ใช้กับชิ้นงานทดสอบ (2.5k V, 3 5K V และ 4.5KV) และมีการลดลงของความเร็ว 60 mA ในการปนเปื้อนในปัจจุบัน 6H แบบต่อเนื่อง แต่ไหลผ่าน ;

12. อุปกรณ์ลด:

ปั๊มความดันแบบ Leif ความแม่นยำ, อัตราการไหลตั้งแต่ 0.00185 ถึง 20 มิลลิลิตร / นาที, ความเร็วในการทำงาน 0.1 ~ 50 รอบ / นาที, ความผิดพลาดในการไหลของกระแส: <0.5%;

13. แรงดันขาออก: AC / DC (สลับ)

14. กลุ่มทดลอง: กลุ่ม 5 กลุ่ม

อุปกรณ์ควบคุม: ใช้ซีเมนส์ PLC + ไต้หวัน wein ดูการควบคุมหน้าจอสัมผัสควบคุมความแม่นยำ,

การดำเนินงานที่เรียบง่าย humanization การออกแบบการสิ้นสุดของการทดสอบโดยอัตโนมัติสร้างรายงานความร้อนแผง

เครื่องพิมพ์สามารถพิมพ์ผลการทดสอบได้ทันเวลา

16. สตูดิโอขนาด: 900L * 650W * 950H (มม.); ปริมาตร 0.56 ลบ.ม.

17. กรณี: SUS304 สแตนเลส (วาดลวด);

18. ถังบำบัดน้ำเสียทำด้วยสแตนเลส 316 พร้อมอุปกรณ์ปิดผนึก

19. ขนาดเครื่อง: 1300L * 700W * 1800H (มม.)

20. น้ำหนัก: 200 กิโลกรัม

คุณสมบัติ:

1. การป้องกันกระแสเกิน: เมื่อกระแสไฟฟ้าไหลผ่านชิ้นงานมากกว่า 60mA

2. การเลือกความต้านทานของชุด: 1 kΩ, 10 kΩ, 22 kΩ, 33 kΩ 1% Grade 200 W

3 การตั้งค่าแรงดันไฟฟ้าตัวแปร: 0 ~ 6 kV

4. ความถูกต้อง 1.5% ของค่าที่ป้อนด้วยโวลต์มิเตอร์

5. การใช้ timer, ฟังก์ชั่น TEST hour setting ง่าย ๆ ตามชั่วโมง / นาที / วินาที

6. ฟังก์ชั่นการแจ้งเตือน: ในการทดสอบ 6 ชั่วโมงหากตัวอย่นมีปัญหาสัญญาณไฟเตือนและไฟกระพริบเริ่มทำงาน

7. ปั๊มสูบฉีดสามารถสร้างเงื่อนไขการไหลคงที่ (ฟังก์ชันอัตราการไหลของหน่วยความจำ)

8. เครื่องวัดการนำไฟฟ้าสามารถวัดมลพิษได้

- ค่าความต้านทาน (0.1Ωm ~ 10 kΩ m) และอุณหภูมิ (0 ~ 100 ° C)

9. เครื่องวัดความลึกแบบดิจิตอล: ความแม่นยำ± 0.01 เมตร

10. กล่องทดสอบฉนวนที่ปลอดภัยในการทดสอบแรงดันไฟฟ้าสูง
