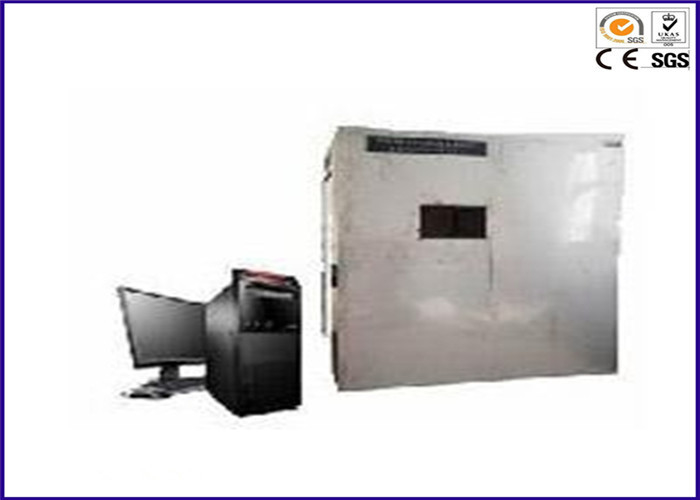

อุปกรณ์ทดสอบสายแนวนอนเครื่องทดสอบความหนาแน่นของควันไฟไหม้แบบบีบ BS 6853 IEC 61034

ไฟฟ้า BS 6853 IEC 61034 สายไฟและอุปกรณ์ตรวจวัดความหนาแน่นของควันไฟในแนวนอน

บทนำ:

เครื่องวัดความหนาแน่นของสายไฟฟ้าและสายเคเบิลสอดคล้องกับ GB / T17651.1 ~ 2-1998, IEC61034-1 ~ 2: 1997 "การวัดความหนาแน่นของควันจากการเผาไหม้ของสายเคเบิลภายใต้สภาวะที่กำหนด" ผู้ทดสอบคืออุปกรณ์ทดสอบที่ตรวจวัดควันที่เกิดขึ้นเมื่อสายไฟหรือสายไฟที่ใช้ในการส่งพลังงานและสัญญาณไฟฟ้าจะถูกเผาไหม้ในแนวนอนภายใต้สภาวะที่กำหนด (IEC61034 กำหนดปริมาตรห้องควันเป็น 3m3)

การประยุกต์ใช้:

อุตสาหกรรมเคเบิลแห่งชาติมุ่งมั่นพัฒนาสายเคเบิ้ลและวัสดุที่มีควันต่ำและไม่มีฮาโลเจน ผลิตภัณฑ์เหล่านี้ต้องใช้ความหนาแน่นของควันที่จะวัดได้ หลักการหลักของการวัดความหนาแน่นของควันคือแสงจากลำแสงที่ทะลุผ่านควันที่เกิดจากสายหรือวัสดุภายใต้สภาวะการเผาไหม้หรือการแผ่รังสีที่ระบุจะได้รับผลกระทบจากการลดทอนและความหนาแน่นของแสงและความหนาแน่นของควันจากนั้นจะสามารถคำนวณได้จากการวัดค่าการส่องผ่านของแสง คาน เครื่องมือนี้สามารถทดสอบลักษณะควันของการเผาไหม้ได้จากสายเคเบิลหรือสายไฟเบอร์และสามารถให้ข้อมูลอ้างอิงสำหรับข้อกำหนดสายเคเบิลในพื้นที่ช่วยเหลือ

มาตรฐาน:

GB / T 17651.1 การวัดความหนาแน่นของควันในการเผาไหม้สายไฟภายใต้สภาวะที่กำหนด - ส่วนที่ 1: อุปกรณ์ทดสอบ ส่วนที่ 2: ขั้นตอนการทดสอบและข้อกำหนด

GB / T 17651.2 การวัดความหนาแน่นของควันในการเผาไหม้สายไฟภายใต้สภาวะที่กำหนด - ส่วนที่ 2: ขั้นตอนและขั้นตอนการทดสอบ

IEC 61034 การวัดความหนาแน่นของควันจากการเผาไหม้ของสายเคเบิลภายใต้เงื่อนไขที่กำหนด

คุณสมบัติ:

โครงสร้าง:

1. ขนาดของแต่ละด้านของห้องคือ 3000mm ± 30mm ห้องภายในทำจากสแตนเลสสตีล SUS 304 บรรจุด้วยวัสดุทนไฟซิลิเกต ห้องภายนอกทำด้วยเหล็กที่มีการเคลือบด้วยผง

2 ทั้งหมดของเครื่องมือในการตกแต่งภายในที่ทำจากสแตนเลสที่สวยงามและป้องกันการกัดกร่อน

3. พื้นที่ทั้งหมดของรูระบายอากาศคือ 50cm2 ± 10cm2 และจะต้องเปิดตลอดเวลาระหว่างการทดสอบเสมอ ความสูงของคณะกรรมการป้องกันคือ 1000mm

4. กำหนดค่าแร็คการทดสอบสายไฟและสายเคเบิลและน้ำหนักตามข้อกำหนดมาตรฐาน

5. ประตูห้องทดสอบมีหน้าต่างกระจกที่ด้านตรงข้ามติดตั้งกับหน้าต่างที่ปิดสนิทและโปร่งใส (Min. 100mmx100mm) สำหรับส่งแสงของระบบการวัดแสงในแนวนอน 2150mm ± 100mm เหนือพื้นดิน

6. โฟโตเซลและแหล่งกำเนิดแสงจะอยู่ตรงกลางของผนังทั้งสองด้านของแต่ละหน้าต่างโดยไม่ต้องสัมผัสกับพื้นผิว

ระบบทดสอบความหนาแน่นควัน:

1. แหล่งกำเนิดแสง: โคมไฟฮาโลเจนที่มีหลอดคริสตัลสะอาดและเส้นใยทังสเตน อุณหภูมิสี 2900 กิโลวัตต์, 100 วัตต์, DC12V, ฟลักซ์ส่องสว่างน้อย 2,000 ลิตร ~ 3000 ลิตร

2. ช่วงความหนาแน่นของแสง 0% ~ 100%

3. อนุญาตให้มีการติดตั้งแหล่งกำเนิดแสงพิเศษสำหรับความหนาแน่นของควันและนำเข้าเครื่องรับแสงจากโฟโต้เซลล์ความละเอียดสูงที่ผนังด้านนอก

4. ห้องปฏิบัติการมีโครงสร้างประตูและหน้าต่างล้อมรอบ

5. ไฟมาตรฐานของแหล่งกำเนิดแสงคือ 100W และแรงดันไฟฟ้ามาตรฐานคือ DC 12V

6. ระบบสอบเทียบเส้นทางแสง: ปรับจุดกึ่งกลาง 0 ~ 100%

แหล่งการเผาไหม้:

1. แอลกอฮอล์อีเทอร์ 90% ± 1% เมทิลแอลกอฮอล์ 4% ± 1% น้ำ 6 ±± 1%;

2. กล่องการเผาผลาญแอลกอฮอล์:

3. กล่องเผาแอลกอฮอล์ 100 มม. ± 10 มม. เหนือพื้นดิน
