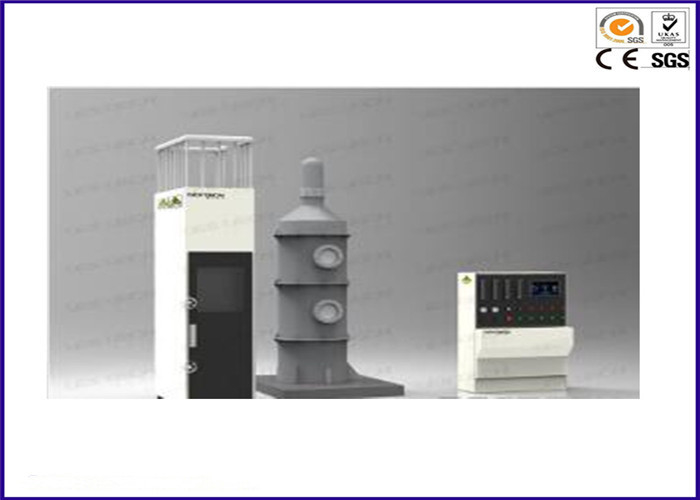

อุปกรณ์ทดสอบความไวไฟของสายเคเบิล IEC 60332-3-10 Chamber Test Flammability Test Chamber

PLC Control Bunched Cable เครื่องทดสอบความไวไฟในแนวตั้งด้วย IEC 60332-3-10

ผลิตภัณฑ์:

เครื่องทดสอบการแพร่กระจายเปลวไฟแบบแนวตั้งได้รับการออกแบบตามข้อกำหนด UL1685, GB18380.3 มาตรฐานเกี่ยวกับข้อกำหนดในการทดสอบสายไฟและสายไฟ และสอดคล้องกับมาตรฐาน IEC 60332-3-10, KS C IEC 60332-3-21 ~ 25 (A ~ Class D)
Bunched Cable Vertical Flame Spread Tester เป็นอุปกรณ์ที่ใช้ในการทดสอบการติดตั้งแนวตั้งของสายพันหรือสายเคเบิลแบบออปติคัลเพื่อป้องกันการแพร่กระจายของเปลวไฟตามแนวตั้งภายใต้เงื่อนไขที่ระบุเป็นอุปกรณ์ที่จำเป็นสำหรับสายไฟสายควบคุมและการบีบอัดไฟเบอร์ใยแก้วนำแสง test.In นอกจากนี้หากผู้ทดสอบเตาปรับของ 20 องศาก็สามารถทำได้โดย IEEE 383 (IEEE 1202) มาตรฐานการทดสอบเครื่องทดสอบนี้สามารถติดตั้งเครื่องปล่อยความร้อนกำหนดพอร์ตด้วยเครื่องวิเคราะห์ก๊าซสามารถวัดค่าพลังงานความร้อน (อัตราการปล่อยความร้อน), SPR (อัตราการสร้างควัน) และอื่น ๆ

ประสบการณ์ของผู้ใช้:

1, เครื่องทดสอบนี้ได้รับการออกแบบด้วยความชาญฉลาดและใช้งานง่าย
2 ด้วยการออกแบบอุตสาหกรรมระดับมืออาชีพรูปลักษณ์ที่สวยงามและรูปแบบที่เหมาะสม;
3, อุปกรณ์นี้มีความแม่นยำความปลอดภัยและความมั่นคง;
4 ด้วยระบบการควบคุมไมโครคอมพิวเตอร์ขั้นตอนการทดสอบอัจฉริยะไม่จำเป็นต้องใช้เวลาด้วยตนเอง
5, สแตนเลสทนการกัดกร่อนตู้ทดสอบเหล็ก;

S tandards:

UL1685 , IEC 60332-3-10 , EN 50399

คุณสมบัติหลัก:

1 มิติของกล่องทดสอบสเตนเลสคือ 1,000 ± 100 (W) x2, 000 ± 100 (D) x4,000 ± 100 (H) มม. พื้นผิวภายในของกรณีสูงกว่าพื้นดินและด้านหลังปกคลุมด้วยวัสดุฉนวน
2, ติดตั้งบันไดสแตนเลสตามข้อกำหนดของ GB / T18380.31;
3, 2 ผู้ถือตัวอย่างสำรอง;
4 บันไดทำด้วยสแตนเลสทนต่อการกัดกร่อนและทำความสะอาดได้ง่าย
5 ที่ด้านล่างของตู้มีช่องอากาศที่มีขนาด 800 ± 20 (W) × 400 ± 10 (D) อยู่ที่ตำแหน่ง 150 +10 มม. ที่ด้านหน้าของกล่อง
6 มีการติดตั้งเทอร์โมคัปเปิลชนิด K ขนาด 2 มม. ภายในกล่องทดสอบ
7, การไหลของอากาศภายในเตาเผาไหม้สามารถควบคุมได้อย่างเสถียรที่ (5000 ± 500) L / min

ระบบการเผาไหม้:

1, เตา: เข็มขัดชนิดก๊าซโพรเพนเตาขนาด 257mm × 4.5mm และเปิดทั้งหมด 242 หลุมซึ่งจัดเป็น 3 เส้นจาก 81,80,81 เส้นผ่าศูนย์กลางของหลุมคือ

1.35 มม. ระยะห่างระหว่างหลุมคือ 3.2 มม.
2 พร้อมกับวาล์วลูกความแม่นยำสูงในการควบคุมก๊าซปิด;
3, สอง flowmeters: เครื่องวัดการไหลของอากาศและก๊าซมิเตอร์มิเตอร์และวาล์วควบคุม;
4 ด้านหน้าของเครื่องทดสอบการเผาไหม้มีหลอดหยุดเพื่อป้องกันแก๊สโพรเพนจากการอบด้วยอุณหภูมิเพื่อให้มั่นใจถึงความปลอดภัยสูงสุดของตัวอย่าง
5, มุมการเผาไหม้: แนวนอน; อุปกรณ์ติดไฟอัตโนมัติ (ปรับระดับได้ 20 องศา)
6, เตาสามารถชดเชยค่าชดเชยก๊าซและค่าชดเชยอากาศโดยโปรแกรมคอมพิวเตอร์โดยอัตโนมัติในขณะที่ระบบดั้งเดิมจำนวนมากได้ละเลยอิทธิพลนี้

ระบบควบคุม:

1, PLC พร้อมระบบควบคุมหน้าจอสัมผัสขนาดใหญ่
2, เครื่องทดสอบนี้สามารถจุดระเบิดอัตโนมัติและช่วงเวลาอัตโนมัติช่วงเวลา 999 นาทีและความแม่นยำ 1 วินาที;
3, ข้อมูลการทดลองจะถูกเก็บไว้โดยอัตโนมัติสอบถามรายละเอียดเพิ่มเติมฟรี;
4, พร้อม 40 นาทีและฟังก์ชั่นเตือนความจำ 1 ชั่วโมง;
5, ตัวยึดชิ้นงานถูกยกด้วยเครนไฟฟ้า

พารามิเตอร์เครื่อง:

1 ขนาดของกล่องทดสอบคือ 1,000 ± 100 (W) x2, 000 ± 100 (D) x4,000 ± 100 (H) มม.
2, ความถูกต้องของเครื่องวัดความเร็วลมคือ 0.1m / s;
3, เครื่องวัดความเร็วลมจากแหล่งกำเนิดอากาศคือ 8000 ลิตร / นาที; ลมเต้าเสียบ (5000 ± 500) L / min สามารถปรับเปลี่ยนได้
4 ก๊าซ: 95% ความบริสุทธิ์ของโพรเพนเกรดทางเทคนิค (ลูกค้า);
5, การควบคุมการไหลของก๊าซ: ภายใต้ 100kpa, 20 องศาเซลเซียสเงื่อนไข;
6, แหล่งจ่ายไฟเผาไหม้: โพรเพน (หรือ LPG)
