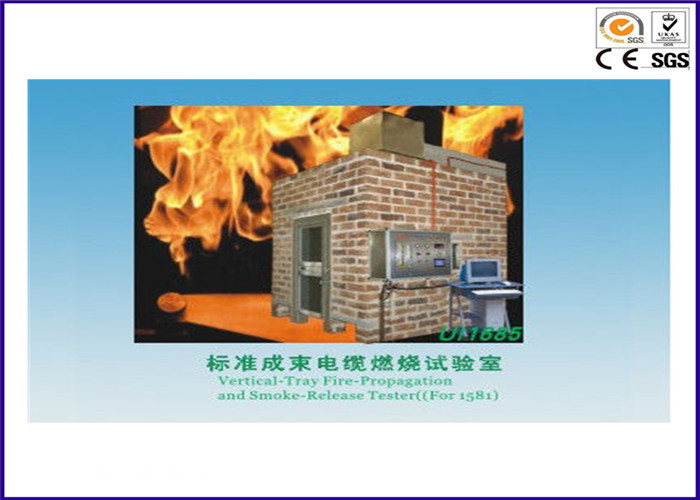

อุปกรณ์มาตรฐานทดสอบสายไฟและสายไฟมาตรฐานที่มีความดันแก๊ส 0.1Mpa

เครื่องทดสอบเปลวไฟและสายไฟมาตรฐาน 1.1Mpa ความดันแก๊ส

ขอบเขต:

เครื่องนี้ใช้สำหรับสายเคเบิลที่จัดมาภายใต้เงื่อนไขที่กำหนดไว้ในความสามารถในการยับยั้งการแพร่กระจายของเปลวไฟและการใช้สายเคเบิลนั่นคือกำลังการสื่อสารและอื่น ๆ ที่ไม่เกี่ยวข้อง

องค์ประกอบหลัก:

1 ระบบควบคุมการจุดระเบิด

2, คอลเลกชันหอและอุปกรณ์ควัน

3 ระบบควบคุมการไหลของก๊าซ

ระบบคุมความเข้มข้น 4

5, ระบบควบคุมอุณหภูมิ

6, ระบบควบคุมเปลวไฟข้อมูลการซื้อ:

• การวัดการไหล
• การวัดอุณหภูมิ
• วัดความเร็ว
• การวัดควันและการรวบรวมข้อมูลอื่น ๆ

ข้อมูลจำเพาะหลัก:

1, ผนัง (ผนังอิฐคอนกรีต 1698kg / m3), พื้นผิวด้านในของกระเบื้องสีดำอาคารสามารถทนต่ออุณหภูมิสูงและการเผาไหม้เปลวไฟ

2, ประตู: 0.9 × 2 เมตร (W × H) ไม่ผ่านโครงเหล็ก, กระจก

3, การนำความร้อนสำหรับการตกแต่งภายในเป็น 37.8 ° C เมื่ออุณหภูมิภายนอก 23.9 ° C

4, ความสูงของคอลเลกชันสูบบุหรี่มุม 40 องศา, ด้านบนของก้อนเป็น 914mm ตัวกรองมีความยาว 610 ด้าน

5, สังเกตความยาวของหน้าต่างเป็น 457 ± 25 มม., สามด้าน (ยกเว้นด้านประตู) กับพื้นดินต่ำกว่าระยะ 1295 ± 25 มม., ด้านขวาไปที่ผนังระยะทาง 1143 ± 25 มม.

6, ช่องอากาศ: 559 × 343 มม. (± 6 มม.), 914 × 305 มม. (± 6 มม.), 2438 (± 25 มม.) × 343 มม. (± 6 มม.)

7, ท่อไอเสียเส้นผ่าศูนย์กลาง 406mm, แนวนอนที่ติดตั้งในหอคอลเลกชันที่ด้านขวาของลูกบาศก์

8, พื้นที่วัดค่าเครื่องวัดความเร็วลมพื้นดินฐานปากขึ้น 1.5m ฐานเป็น 305 × 76 × 152mm

9, บันไดสูง 2400mm, cross-section ของ 305 × 25 × 25 มม. (L × W × H) สแควร์ระยะห่างระหว่างสองข้าม 299 มม.

10, ปากไฟความยาวแบน 341 มม. ความกว้าง 30 มม. บนดวงตาไฟ 242 ตาไฟยาว 257 มม. ระยะห่างระหว่างสองตาไฟในแนวนอน 3.2 มม., ระยะทางแนวตั้งระหว่างสองตาไฟ 2 มม. ระยะห่างระหว่างสาม ไฟ 5 มม

11, ความเร็วลมภายในอาคาร≤ 1m / s ความเร็ว

12, การไหลของก๊าซ 13.2L / M, ความดันก๊าซ 0.1Mpa

13, 2438mm × 2438mm × 3353mm (ข้อกำหนดในการทดสอบ: กำแพงอิฐผนังภายใน 14.5 ม. ≤ 36 ม.)
