ISO 8124-4 หัวกระแทกจาก Swing Elements โดยไม่ต้อง Accelerometer อุปกรณ์ทดสอบของเล่น

ISO 8124-4 หัวกระแทกจาก Swing Elements โดยไม่ใช้อุปกรณ์ Accelerometer อุปกรณ์ทดสอบของเล่น

รายละเอียด:

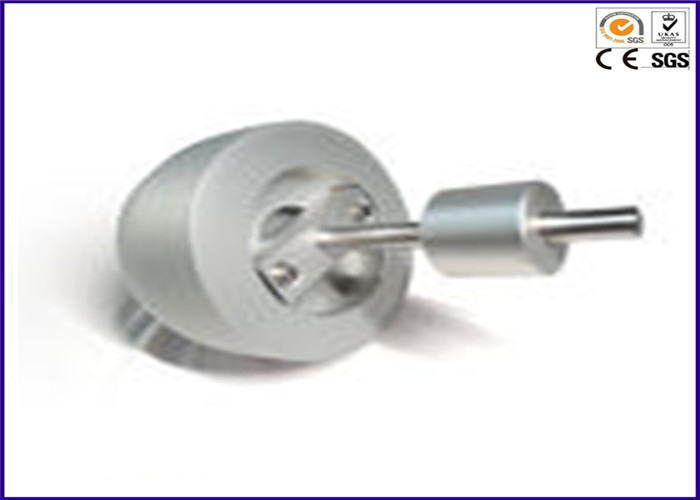

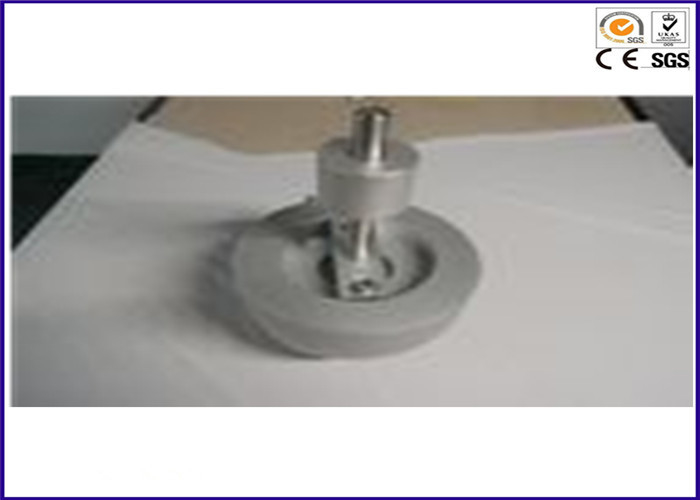

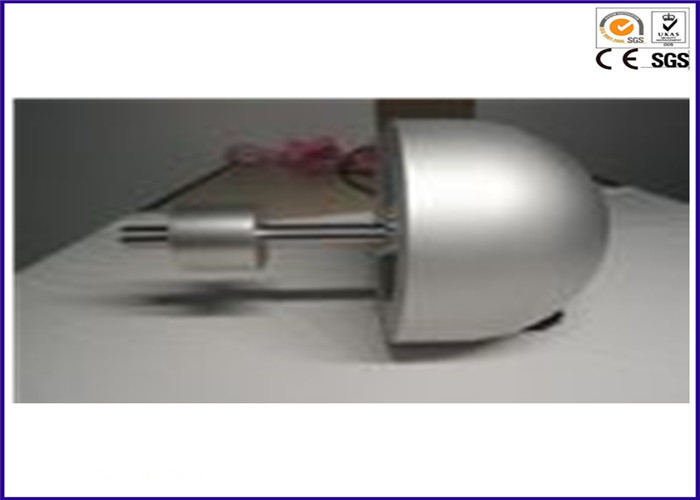

มวลทดสอบประกอบด้วยทรงกลมอลูมิเนียมหรือทรงกลมกึ่งกลมที่มีรัศมี 80 มม. ± 3 มม. และมวลรวม (รวมเครื่องวัดความเร่ง) 4,6 กก. ± 0,05 กก. ส่วนกระทบที่เกิดขึ้นระหว่างพื้นผิวที่ตีและเครื่องวัดความเร่งจะต้องเป็นเนื้อเดียวกันและปราศจากช่องว่าง สายเคเบิ้ลที่เชื่อมต่อกับเครื่องวัดความเร่งต้องอยู่ในลักษณะที่ทำให้ผลกระทบต่อมวลของมวลทดสอบลดลง

มาตรฐาน:

ISO8124-4 6.4.1

ขั้นตอน:

ประกอบและติดตั้งองค์ประกอบแกว่งเพื่อทดสอบตามคำแนะนำของผู้ผลิต
ระงับการแกว่งด้วยวิธีระงับที่ได้มาพร้อมกับวงสวิงและที่ความสูงสูงสุดที่อนุญาตเหล่านี้ ถ้าเชือกหรือสายเคเบิลเป็นวิธีการระงับพวกเขาอาจต้องยืดเพื่อให้การเดินทางราบรื่นเมื่อแกว่งออกในระหว่างการทดสอบ ถ้าจำเป็นให้ใช้น้ำหนักยกตัวอย่างเช่น 5 กิโลกรัมต่อท้ายเชือกหรือสายเคเบิลและปล่อยทิ้งไว้ 6 ชั่วโมงหรือจนกว่าสายหรือสายเคเบิลจะยืดตัว
ปรับชิ้นส่วนทั้งหมดของชุดอุปกรณ์เพื่อให้โซ่ระงับการทดสอบของเครื่องทดสอบขนานกับตัวยึดระวิงสำหรับชิ้นส่วนที่แกว่ง ระงับและปรับมวลทดสอบเพื่อให้จุดสัมผัสขององค์ประกอบแกว่งและศูนย์กลางของมวลทดสอบอยู่ในระนาบเดียวกันกับศูนย์กลางแรงโน้มถ่วงของมวลทดสอบ ตรวจสอบให้แน่ใจว่าโซ่สำหรับมวลทดสอบไม่ได้รับการบิดและมวลทดสอบจะแขวนอยู่ในแนวตั้ง
ติดเครื่องหมายดัชนีไว้ที่ด้านข้างขององค์ประกอบการแกว่งที่ได้รับการสนับสนุนโดยโซ่เชือกสายหรือส่วนประกอบอื่น ๆ ที่ไม่แข็งตัว เครื่องหมายดัชนีอาจอยู่ในส่วนใดส่วนหนึ่งของสมาชิกที่ถูกระงับซึ่งอยู่ต่ำกว่าจุดหมุนในตำแหน่งพักที่แขวนฟรี
องค์ประกอบการแกว่งที่ได้รับการสนับสนุนโดยโซ่เชือกสายเคเบิลหรือส่วนประกอบอื่น ๆ ที่ไม่แข็งตัวจะต้องยกขึ้นตามแนวการเดินทางของตนจนกว่าการฉายภาพด้านข้างของเส้นตรงผ่านจุดหมุนและดัชนีจะมีมุม 60 °± 1 องศากับแนวตั้ง เมื่อระงับสมาชิกขึ้นไปยังตำแหน่งทดสอบความโค้งบางส่วนจะถูกผลิตขึ้นในองค์ประกอบที่ระงับ ปรับตำแหน่งของสมาชิกที่ถูกระงับเพื่อตรวจสอบความโค้งที่ให้ความโคจรที่มั่นคง
