16 CFR1633 เครื่องทดสอบเปลวไฟฟูกที่นอน, อุปกรณ์ทดสอบไฟ

16 CFR1633 เครื่องทดสอบเปลวไฟฟูกที่นอน, อุปกรณ์ทดสอบไฟ

วัตถุประสงค์:

ในส่วนนี้ 1633 ได้กำหนดข้อกำหนดความสามารถในการติดไฟที่ชุดที่นอนทั้งหมดจะต้องปฏิบัติตามก่อนขายหรือแนะนำเข้าสู่การค้า วัตถุประสงค์ของเครื่องคือเพื่อลดการเสียชีวิตและการบาดเจ็บที่เกิดจากไฟไหม้ที่นอนโดย จำกัด ขนาดของไฟที่เกิดจากชุดเครื่องนอนในระหว่างการทดสอบสามสิบนาที

เครื่องจะใช้ในการประเมินความก้าวหน้าของไฟและพลังงานที่ปล่อยออกมาในที่นอนหรือชุดที่นอนเมื่ออยู่ภายใต้แหล่งกำเนิดประกายไฟโดยประมาณใกล้เคียงกับชุดเครื่องนอนที่กำลังลุกไหม้ 16 CFR Part 1633 เป็นมาตรฐานของรัฐบาลกลางในสหรัฐอเมริกาและที่นอนและชุดที่นอนที่ผลิตหรือนำเข้าทั้งหมดจะต้องตรงตามมาตรฐานนี้

มาตรฐาน:

16 CFR ตอนที่ 1633 "มาตรฐานสำหรับความไวไฟ (เปลวไฟเปิด) ของชุดที่นอน"

คุณสมบัติ:

ชุดที่นอนหรือฟูกนั้นวางอยู่บนแท่นเหล็กและสัมผัสกับหัวเผารูปตัว T สองหัวพร้อมความร้อนจากหัวเตารวม 27 kW เครื่องเขียนด้านข้างจะถูกใช้เป็นเวลา 50 วินาทีและเครื่องเขียนด้านบนจะใช้งานเป็นเวลา 70 วินาที ไฟได้รับอนุญาตให้พัฒนาได้อย่างอิสระ ก๊าซควันที่เกิดขึ้นระหว่างการทดสอบจะถูกรวบรวมโดยเครื่องดูดควันและระบบไอเสียจากตัวอย่างที่ใช้ในการวิเคราะห์ก๊าซ มีการวัดอัตราการปล่อยความร้อนอย่างต่อเนื่อง อัตราสูงสุดของการปล่อยความร้อนอาจไม่เกิน 200 kW และการปล่อยความร้อนทั้งหมดในช่วง 10 นาทีแรกของการทดสอบอาจไม่เกิน 15 MJ

วิธีทดสอบ:

วิธีการทดสอบที่กำหนดไว้ใน§ 1633.7 วัดความไวไฟ (ลักษณะตอบสนองการทดสอบการลุกไหม้) ของตัวอย่างที่นอนโดยการเปิดเผยตัวอย่างไปยังแหล่งกำเนิดประกายไฟที่ระบุและปล่อยให้เผาอย่างอิสระภายใต้สภาพแวดล้อมที่มีการ แหล่งกำเนิดประกายไฟต้องเป็นหัวเผาโพรเพน หัวเผาเหล่านี้กำหนดฟลักซ์ที่ต่างกันสำหรับเวลาที่ต่างกันที่ด้านบนและด้านข้างของชิ้นงานทดสอบ ในระหว่างและหลังจากการสัมผัสนี้การวัดจะทำจากอัตราการปล่อยความร้อนขึ้นอยู่กับเวลาจากชิ้นงานทดสอบปริมาณพลังงานที่เกิดจากไฟ อัตราการปล่อยความร้อนจะต้องวัดโดยวิธีการใช้ความร้อนจากออกซิเจน

ข้อกำหนดทางเทคนิค:

อัตราสูงสุดของการปล่อยความร้อนจะต้องไม่เกิน 200 กิโลวัตต์ ('' kW '') ในเวลาใดก็ได้ภายในการทดสอบ 30 นาที;

การปล่อยความร้อนทั้งหมดจะต้องไม่เกิน 15 megajoules ('' MJ '') ในช่วง 10 นาทีแรกของการทดสอบ

พารามิเตอร์หลัก:

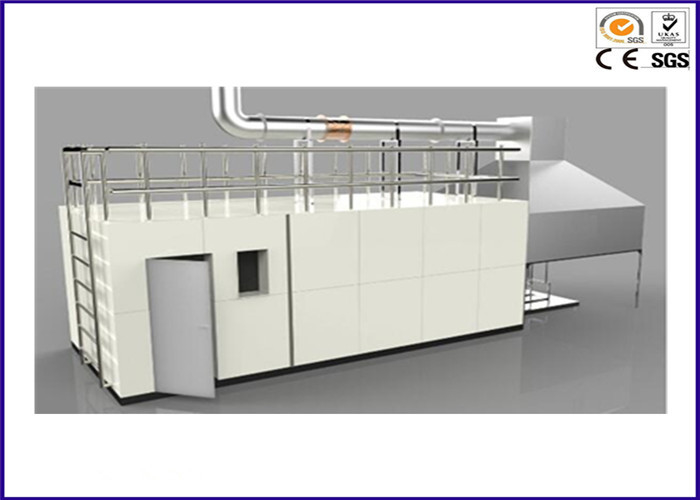

เครื่องทดสอบประกอบด้วยห้องทดสอบห้องควบคุมท่อไอเสียท่อดูดควันเก็บควันระบบเก็บข้อมูลและอื่น ๆ

1. ห้องเผาไหม้ (ห้องทดสอบลูกค้าสร้างเอง) และเครื่องดูดควันเก็บก๊าซ: ขนาด 3048 * 3658 * 2438 มม. (กว้าง x ยาว x สูง)

2. เครื่องวิเคราะห์ออกซิเจนในประเทศ:

เอาท์พุท: 4-20mA สองวิธีถ่ายทอดสัญญาณเตือนภัย

ช่วงการวัด: 0 ~ 25% VOL ความแม่นยำ: 0.5FS;

แหล่งจ่ายไฟ: 220VAC

เวลาตอบสนอง: 3 วินาที

ความแม่นยำ: ± 1% F • S

3. เตารูปตัว T:

1) หัวเผาพื้นผิวด้านบนหัว T ของหัวเผาผิวด้านบน (หัวเผาแนวนอน) จะยาว 305 ± 2 มม. พร้อมปลั๊กก๊าซแน่นในแต่ละปลาย แต่ละด้านของ T จะต้องมี 17 หลุมเว้นระยะเท่ากันมากกว่าความยาว 135 มม. (ห่างกัน 8.5 มม. ± 0.1 มม.) รูในแต่ละด้านจะเริ่มต้นที่ 8.5 มม. จากกึ่งกลางของหัวเตา หลุมจะต้องเจาะด้วยสว่าน # 56 และจะต้องมีขนาด 1.17 มม. ถึง 1.22 มม. หลุมจะถูกชี้ 5 °จากระนาบของรูป สิ่งนี้จะขยายความกว้างของโปรไฟล์ฟลักซ์ความร้อนที่กำหนดบนพื้นผิวของชิ้นงานทดสอบ

2) หัวเผาพื้นผิวด้านข้างหัว T ของหัวเผาพื้นผิวด้านข้าง (หัวเผาแนวตั้ง) จะต้องถูกสร้างขึ้นคล้ายกับหัวเผาผิวด้านบนยกเว้นความยาวโดยรวมของมันจะเท่ากับ 254 ± 2 มม. หัวเตาแต่ละด้านจะต้องมี 14 หลุมเว้นระยะเท่า ๆ กันด้วยความยาว 110 มม. (ห่างกัน 8.5 มม. ± 0.1 มม.) หลุมจะต้องเจาะด้วยสว่าน # 56 และจะต้องมีขนาด 1.17 มม. ถึง 1.22 มม. หลุมจะถูกชี้ 5 °จากระนาบของรูป

4. ขาตั้ง Burner ประกอบไปด้วยปลอกแก้ไขโดยสกรูชุดบนหลอดทางเข้าของหัวเตาจะต้องถือแท่งสแตนเลสขนาดเส้นผ่าศูนย์กลาง 3 มม. ที่มี a12.7 มม. โดย 51 มม. โดย (2 –2.5 มม.) หนา (0.5 โดย 2 in โดย (0.08 –0.10) หนา) แผ่นสแตนเลสเชื่อมที่ปลายของมันด้วยใบหน้า (และแกนยาว) ขนานกับหัว T ของเตา

5. ระบบจ่ายก๊าซ:

ก๊าซเผาไหม้: โพรเพน 46.5 ± 0.5 MJ / กิโลกรัม

ความแม่นยำในการไหลของก๊าซ: ≤ 0.1l / นาที (เมื่อไหล 12.9l / นาที) ≤ 0.05L / นาที (เมื่อไหล 6.6 L / นาที)

อัตรา: เตาด้านบน 12.9 ± 0.1 L / นาที, เตาด้านข้าง 6.6 ± 0.05 L / นาที

6. ระบบบันทึกข้อมูลการเก็บข้อมูลสามารถรวบรวมความเข้มข้นของออกซิเจนความเข้มข้นของคาร์บอนมอนอกไซด์อุณหภูมิความหนาแน่นควันอัตราการปลดปล่อยความร้อนอัตราการสูญเสียมวล ฯลฯ สามารถเก็บไว้ได้

7. พัดลม: 2.2KW

8. แหล่งจ่ายไฟ: AC 380V 50HZ
