เครื่องวัดความร้อน Calorimeter Cone เครื่องทดสอบความไวไฟด้วย ISO 5660 GB / T 16172

ISO 5660 GB / T 16172 เครื่องคิดเลข Calorimeter Cone อัตราการปล่อยความร้อนอุปกรณ์ทดสอบความไวไฟ

รายละเอียด:

เครื่องวัดความชั่งน้ำหนักเป็นรูปกรวย (Cone Calorimeter) เป็นเครื่องมือที่ใช้ในการทดสอบความสามารถในการดับเพลิง

การปลดปล่อยความร้อนเป็นสิ่งสำคัญที่จำเป็นในการประเมินการเกิดไฟไหม้ของวัสดุและผลิตภัณฑ์ ตามเนื้อผ้าเป็นเรื่องยากมากที่จะวัดและเมื่อเร็ว ๆ นี้การทดสอบเต็มรูปแบบของรายการ (เช่นเฟอร์นิเจอร์) เป็นไปได้โดยการเผาไหม้บทความเหล่านี้และการวัดความร้อนที่เกิดจากการพัฒนาโดยใช้เทคนิคที่เรียกว่าการสูญเสียออกซิเจน calorimetry

Cone Calorimeter ได้รับการผลิตตามมาตรฐานที่มีอยู่ทั้งหมด (รวมถึง ISO 5660, ASTM E1354, ASTM E1474, ASTM E1740, ASTM F1550, ASTM D6113, CAN ULC 135 และ BS 476 Part 15) และยังสามารถซื้อได้ในรูปแบบโมดูลาร์เพื่อให้ ห้องปฏิบัติการเหล่านั้นที่มีความสนใจเป็นพิเศษเช่นการปลดปล่อยความร้อนการสูญเสียมวลการผลิตควันเป็นต้นสามารถซื้อชิ้นส่วนที่ต้องการได้ในเวลาต่อมาและเพิ่มอุปกรณ์ต่อไปในตู้เดียวกันเพื่อให้เครื่องระบุสมบูรณ์ นี่เป็นเพียงข้อได้เปรียบอย่างหนึ่งของ Cone Calorimeter

การประยุกต์ใช้:

การไหลของผลิตภัณฑ์การเผาไหม้ผ่านความเข้มข้นของออกซิเจนของการใช้ออกซิเจนและคำนวณอัตราการปล่อยความร้อนอัตราการปล่อยความร้อนของวัสดุยังเป็นคุณสมบัติของวัสดุของผลิตภัณฑ์การเผาไหม้ของเครื่องเผาไหม้ที่เผาไหม้ของพารามิเตอร์ที่สำคัญที่สุดอย่างถูกต้องมากขึ้นวัดวัสดุในระหว่างการเผาไหม้ อัตราการปลดปล่อยความร้อนสำหรับการทำนายการป้องกันอันตรายจากไฟไหม้และการรักษาความปลอดเพลิงเป็นสิ่งสำคัญอย่างยิ่ง

มาตรฐาน:

ISO 5660: การทดสอบปฏิกิริยาต่อเพลิงไหม้ - การปลดปล่อยความร้อนการผลิตควันและอัตราการสูญเสียมวล

ASTM E1354: วิธีทดสอบมาตรฐานสำหรับอัตราการปล่อยควันบุหรี่ความร้อนและมองเห็นได้สำหรับวัสดุและผลิตภัณฑ์โดยใช้เครื่องวัดปริมาณแคลอรีมิเตอร์การบริโภคออกซิเจน

BS 476: ส่วนที่ 15: การทดสอบความทนไฟของวัสดุก่อสร้างและโครงสร้าง ... ส่วนที่ 15: วิธีวัดอัตราการปล่อยความร้อนของผลิตภัณฑ์

GB / T 16172-2007: วิธีทดสอบสำหรับอัตราการปลดปล่อยความร้อนของวัสดุก่อสร้าง

รายละเอียด:

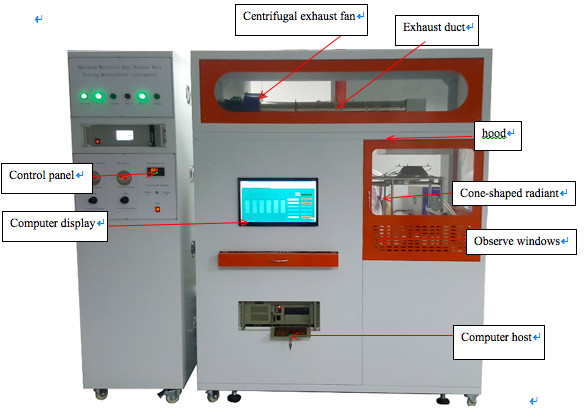

1. เครื่องทำความร้อนไฟฟ้ารูปทรงกรวยที่มีความสามารถในการให้ความร้อน 5kw ความเข้มของการแผ่รังสี: 100kw / m2 พร้อมกับเทอร์โมคัปเปิ้ลสามตัวเพื่อวัดอุณหภูมิ

2. แผ่นป้องกันรังสีซึ่งไม่ได้ระบายความร้อนด้วยน้ำประกอบด้วยสแตนเลสที่มีความหนาไม่เกิน 12 มม.

3. การควบคุมการฉายรังสีระบบต้องได้รับการปรับแต่งอย่างเหมาะสมเพื่อรักษาอุณหภูมิเฉลี่ยของเทอร์โมคัปเปิ้ลฮีทเตอร์ในระดับที่กำหนดไว้ภายใน± 10 องศาเซลเซียส

4. เครื่องชั่งที่มีความแม่นยำ 0.1g มีช่วงตั้งแต่ 0 ถึง 2000 กรัม

5. ที่เก็บตัวอย่างซึ่งจะมีรูปร่างเป็นแผ่นสี่เหลี่ยมที่มีรูเปิดอยู่ (106 ± 1) มม. (106 ± 1) มม. ที่ด้านบนและความลึก 25 ± 1 มม. ผู้ถือต้องทำด้วยสแตนเลสสตีลที่มีความหนา (2.4 ± 0.15) มม.

6. โครงยึดต้องทำด้วยสแตนเลสสตีลที่มีความหนา (1.9 ± 0.1) มม. ในรูปทรงของกล่องที่มีขนาดด้านในของแต่ละด้าน (111 ± 1) มม. และความสูงของ (54 ± 1) มิลลิเมตร การเปิดหน้าของชิ้นงานต้องเป็น (94.0 ± 0.5) mm * (94.0 ± 0.5) mm

7. ระบบท่อไอเสียซึ่งจะประกอบด้วยพัดลมดูดอากาศแบบแรงเหวี่ยงท่อดูดควันและไอเสียสำหรับพัดลม

8. เครื่องเก็บตัวอย่างแก๊สประกอบด้วยปั๊มปั้มกรองเพื่อป้องกันไม่ให้เกิดเขม่าเขม่ากับดักเย็นเพื่อขจัดความชื้นส่วนใหญ่ระบบ Passive Set เพื่อหมุนเวียนการไหลทั้งหมดยกเว้นที่จำเป็นสำหรับเครื่องวิเคราะห์แก๊ส .

9. ตัวจับเวลาการติดไฟจะต้องสามารถบันทึกเวลาที่ผ่านไปไปยังวินาทีที่ใกล้ที่สุดและต้องแม่นยำภายใน 1 วินาทีภายใน 1 ชั่วโมง

10. การวัดออกซิเจน:

10.1 ช่วงการวัด: 0-25%

10.2, สัญญาณเอาท์พุท: 4-20mA;

10.3, เวลาตอบสนอง: ≤ 2S;

10.4 อุณหภูมิแวดล้อม: 0-45 ℃;

10.5 ความชื้นสัมพัทธ์: <90% (ไม่ควบแน่น);

10.6, linearity: ± 0.1% O2;

10.7 ล่องลอยศูนย์: 0.05% O2 (หนึ่งสัปดาห์);

10.8 ความสามารถในการทำซ้ำได้: <± 0.02% O2;

11. Optical smoke density analyzer ประกอบด้วยแหล่งกำเนิดแสง, เลนส์, องค์ประกอบ photoelectric

12. เก็บรวบรวมข้อมูลและวิเคราะห์ระบบรวบรวมและบันทึกความเข้มข้นของออกซิเจนอุณหภูมิอัตราการปลดปล่อยความร้อนเทอร์โมมิเตอร์ท่อระบายความร้อนความเร็วการไหลของอากาศช่วงเวลาการเผาไหม้ตัวอย่างและเวลาดับการใช้ออกซิเจนทั้งหมดอัตราการสูญเสียมวลการปล่อยความร้อนทั้งหมดคาร์บอนไดออกไซด์ เส้นโค้งที่สร้างขึ้นและเส้นโค้งที่สร้างขึ้นคาร์บอนมอนอกไซด์เส้นโค้งขั้นตอนทั้งหมดและข้อมูลเรียลไทม์สามารถพิมพ์และบันทึกได้

13 ระบบการสูบบุหรี่, adopts ระบบไอเสียที่มีประสิทธิภาพอุปกรณ์ที่มีการติดตั้งพัดลมที่มีประสิทธิภาพ; หลังจากเสร็จสิ้นการทดสอบเริ่มต้นพัดลมร่างเพื่อระบายก๊าซเสียทำบำบัดเข้มข้นบำบัดเพื่อให้เป็นไปตามมาตรฐาน

14. ขนาดตู้ควบคุม: L700 * W600 * H1920mm

ขนาดห้องทดสอบ: L1680 * W700 * H2410mm

15. แหล่งจ่ายไฟ: AC 380V 50HZ กำลังไฟทั้งหมด: 6KW
