ASTM E84 วัสดุก่อสร้างการทดสอบการเผาไหม้แบบพื้นผิว
การประยุกต์ใช้:
วิธีนี้ใช้ในการกำหนดลักษณะการเผาไหม้ของวัสดุก่อสร้างและอัตราการแพร่กระจายเปลวไฟของพื้นผิวที่สัมผัสเช่นผนังและเพดาน (รวมทั้งพลาสติกที่เป็นของแข็ง) ในเวลาเดียวกันวัดความหนาแน่นของควัน
วิธีการทดสอบนี้ใช้กับพื้นผิวที่สัมผัสซึ่งมีเพดานหรือผนังโดยมีเงื่อนไขว่าวัสดุหรือชุดประกอบทั้งหมดที่มีคุณภาพโครงสร้างของตัวเองหรือด้านที่ได้รับการทดสอบและตั้งใจที่จะใช้สามารถรองรับตัวเองได้ในตำแหน่งหรือได้รับการสนับสนุนในช่วง ระยะเวลาของการทดสอบ วิธีการนี้ใช้เพื่อกำหนดพฤติกรรมการเผาไหม้ที่สอดคล้องกันของวัสดุโดยการสังเกตการกระจายตัวของเปลวไฟตามชิ้นงานทดสอบ รายงานจะทำเพื่อกระจายเปลวไฟและความหนาแน่นควันพัฒนาและไม่จำเป็นต้องมีความสัมพันธ์ระหว่างสองวัด
มาตรฐาน:
ASTM E84: วิธีทดสอบมาตรฐานสำหรับลักษณะการเผาไหม้พื้นผิวของวัสดุก่อสร้าง
UL723: ทดสอบลักษณะการเผาไหม้ของพื้นผิวของวัสดุก่อสร้าง
พารามิเตอร์:
1. กำลังไฟ: AC380V ± 10%
2. กำลังสูงสุด: 5 กิโลวัตต์
3. เตาทดสอบอุโมงค์: ความยาว 7.62 เมตร, ปลายเปิด 0.45M * 0.3M, ไฟไหม้สูงสุด 2500 ℃
4. ห้องทดสอบทำจากหน้าต่างสังเกตการณ์ 16 ชั้นและหน้าต่างสังเกตการณ์ไฟซึ่งเป็นแก้วควอตซ์สองชั้นที่มีอุณหภูมิสูงและโครงเหล็กกล้าไร้สนิม SUS304
5. ใช้โครงสร้างซีลกันน้ำทั้งสองด้านของแผ่นครอบตัวอย่างจะแตกออกจากถังในระหว่างการทดสอบเพื่อให้ประสิทธิภาพในการปิดผนึกดีขึ้น
6. ช่องรับอากาศคือชัตเตอร์ปรับได้ซึ่งสามารถควบคุมการไหลของอากาศภายในเตาได้แม่นยำมากขึ้น
7. Thermocouple: K-type, เส้นผ่าศูนย์กลาง 3mm, 3 ชุด, Omega USA นำเข้า, ความแม่นยำสูงอายุการใช้งานยาวนานช่วงการวัด: ≤1300℃
8. ท่อระบายอากาศ: ซึ่งเป็นรูปสี่เหลี่ยมผืนผ้าถึงเส้นผ่านศูนย์กลาง 406 มม
9. การวัดความหนาแน่นของควัน: ตำแหน่งติดตั้งคืออุโมงค์ระยะทาง 4.9 ~ 12.2 เมตร
10. การติดตั้งเตาก๊าซ: เตาจะต้องเว้นระยะห่าง 305 มม. จากจุดไฟของห้องทดสอบและ 190 มิลลิเมตรใต้พื้นผิวใต้ของตัวอยางทดสอบ
11. แหล่งกำเนิดแสง: หัวเตาแก๊ส 2 หัว, ระยะรอบหัวฉีด 203 มม., กำลังส่งออก 5.3Mj / min
12. ระบบจุดระเบิด: การจุดระเบิดด้วยไฟฟ้าแรงสูง
13. ส่วนประกอบวัสดุและฟังก์ชัน:
① ขนาดเตาทดสอบ: L9456 * W1067 * H1400 ไม่รวมถึงปล่องควัน
② ฐานเตาหลอมทำจากเหล็กกล้า 100 * 50 เชื่อมต่อกันการพ่นด้วยสเปรย์พื้นผิว
③ เปลวไฟ: ชั้นสองชั้น, ศูนย์ที่เต็มไปด้วยแร่ใยหินที่มีอุณหภูมิสูงชั้นในแผ่น SUS304 แผ่นสแตนเลสชั้นนอกแผ่นสังกะสีด้วย T1.2
④ แผ่นตัวอย่าง: บอร์ดซีเมนต์แคลเซียมซิลิเกต, ทนต่ออุณหภูมิสูงถึง 1300 ℃
⑤ ฝาครอบตัวอย่าง: T2.0 SUS304 สแตนเลส
⑥ กล่องควบคุม: adopts T1.2 จานเย็น, เครื่องมือเครื่อง CNC จะเกิดขึ้นรูปร่างโค้งสวยงามพื้นผิวเป็นสีขาว
14. ระบบควบคุมการไหลของแก๊สและแก๊ส:
① แก๊ส: แก๊ส (ความบริสุทธิ์ 99%) ด้วยตัวคุณเอง
② ระบบควบคุมแก๊สรวมถึงเครื่องวัดการไหล, เครื่องวัดความดัน U type, เครื่องวัดความดัน, วาล์วควบคุมความดัน
③ เมตรไหล: แบรนด์ในประเทศช่วง 2 ~ 20L / min ความถูกต้อง 2%
④ เครื่องวัดความดัน U type: ต้นฉบับจาก USA, คอลัมน์น้ำ 0 ~ 36 นิ้ว, องศาการวิเคราะห์ 0.1 นิ้ว
⑤ เครื่องวัดความดัน: 0 ~ 200Kpa (0 ~ 30psi), ความละเอียด 5Kpa
⑥ วาล์วปรับความดัน: 0 ~ 10 กก / นาทีปรับระดับได้อย่างต่อเนื่อง
15. ระบบวัดความหนาแน่นควันไฟ:
① แหล่งกำเนิดแสง: หลอดฮาโลเจนควอตซ์นำเข้า
② กำลังไฟ: 100W
③ แรงดันไฟฟ้า: 12V
④ ค่าตอบแทนแสงที่กำหนด: 2000 ~ 3000 ลิตร
⑤ ตัวรับ: การตอบสนองของสเปกตรัมตรงกับมาตรวัดแสงของผู้บัญชาการแสงสากล (CIE)
⑥ การติดตั้ง: ติดตั้งที่ปลายด้านหนึ่งของท่อที่มีความยาว 150, ส่วนอื่น ๆ เป็นหน้าต่างฝุ่น, ผนังด้านในของท่อเป็นมันวาวสีดำและป้องกันการสะท้อน
⑦ ส่งผ่านแสง 0% หมายถึงไม่มีแสงผ่าน 100% หมายถึงไม่มีสีผ่านทั้งหมด
ระบบควบคุม:
1. ใช้ระบบควบคุมคอมพิวเตอร์รวมถึงเครื่องพีซีและเครื่องพิมพ์ระบบปฏิบัติการ Windows XP
2 นอกจากนี้ยังมีซอฟต์แวร์การวัดค่าการส่องผ่านแสงซึ่งสามารถนำเสนอเส้นโค้งและรายงาน (เส้นโค้งตามรูปที่ 1)
3. ต้นฉบับอิเล็กทรอนิกส์ทั้งหมดเป็นแบรนด์ชั้นนำในประเทศและทั้งหมดนี้ผลิตโดยผู้จัดจำหน่ายโดยตรงซึ่งสามารถรับประกันคุณภาพได้ดีขึ้น
4. อุปกรณ์มีอุปกรณ์ป้องกันความปลอดภัยดังต่อไปนี้: ไฟเกินพิกัด, ป้องกันการลัดวงจรและป้องกันการโอเวอร์โหลดของวงจรควบคุม

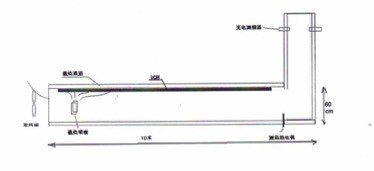

1. ปล่อง 2. อุปกรณ์วัดความหนาแน่นควันไฟ 3. แผงควบคุม
4. ปลอกระบายถอดได้ 5. แผงทนไฟ 6. ช่องอากาศเข้าปรับได้
7. ตัวอย่าง 8. ซีล 9. ก้น 10. ที่ยึดตัวอย่าง
11. เตาเผาไหม้ 12. มูลนิธิ
