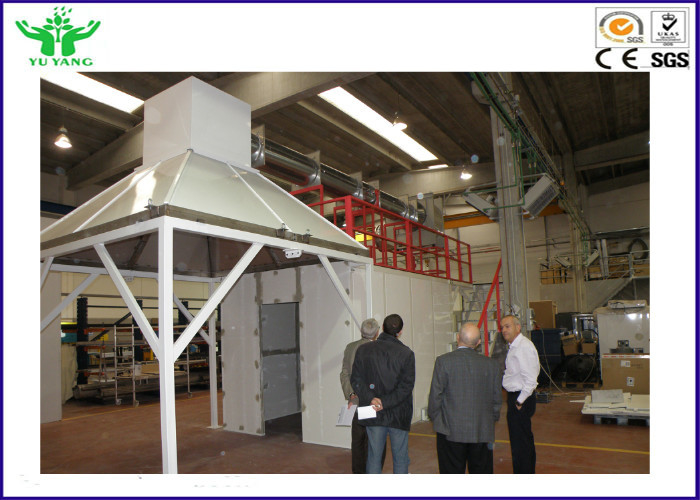

Heat Release Rate อุปกรณ์ทดสอบไฟในห้องทดสอบเต็มรูปแบบมุมห้อง 6 Kw 380v

ISO 9705 ผลิตภัณฑ์พื้นผิวห้องทดสอบเต็มรูปแบบมุมห้องทดสอบความร้อนอัตราการอนุมัติอุปกรณ์ทดสอบไฟ

รายละเอียด:

Room Corner การทดสอบการทดสอบปฏิกิริยาไฟจาก Ineltec จำลองไฟในที่ที่มีการระบายอากาศที่มุมห้องเล็ก ๆ โดยมีประตูเดียวเปิดตามมาตรฐาน ISO 9705: 1993

มีจุดมุ่งหมายเพื่อประเมินการมีส่วนร่วมในการเกิดไฟไหม้โดยพื้นผิวของผลิตภัณฑ์โดยใช้แหล่งกำเนิดไฟที่ระบุ

ห้องทดสอบมุมห้อง ISO 9705 เหมาะอย่างยิ่งสำหรับผลิตภัณฑ์ที่ไม่สามารถทดสอบได้ในห้องปฏิบัติการขนาดเล็ก

วิธีการประเมินลักษณะการเกิดเพลิงไหม้ของผลิตภัณฑ์พื้นผิวในสถานการณ์ไฟไหม้ในห้อง ขอบเขตของการใช้งานคือการสร้างผลิตภัณฑ์ที่ไม่สามารถทดสอบได้ในขนาดเล็กเช่นวัสดุเทอร์โมพลาสติกระบบร่วมและวัสดุที่มีขนาดใหญ่ผิดปกติ ผลิตภัณฑ์อื่น ๆ สามารถได้รับการประเมินในวิธีเช่นฉนวนท่อและเฟอร์นิเจอร์หุ้ม

มาตรฐาน:

ISO 9705: 1993 การทดสอบอัคคีภัย

วิธีการวัดค่าดังต่อไปนี้อัตราการปลดปล่อยความร้อน (kW) อัตราการปลดปล่อยความร้อน (MJ) และอัตราการผลิตควัน (m2 / s) ปรากฏการณ์การกะพริบ, การแพร่กระจายของเปลวไฟและละอองของการเผาไหม้หรืออนุภาคด้วยสายตาได้รับการจดทะเบียนด้วย เมื่อจำเป็นต้องใช้ก๊าซพิษในการวิเคราะห์ FTIR

วิธีนี้ยังใช้เพื่อวัตถุประสงค์ในการวิจัยและการศึกษาแบบจำลองไฟ

ISO 13784-1 ปฏิกิริยาการทดสอบเพลิงไหม้สำหรับระบบอาคารอาคารแซนด์วิช - Pars 1: ห้องทดสอบขนาดเล็ก

ASTM E1537 วิธีทดสอบสำหรับทดสอบอัคคีภัยของเฟอร์นิเจอร์เบาะ

คู่มือมาตรฐาน ASTM E603 สำหรับการทดสอบในห้องดับเพลิง

EN 14390: การทดสอบการยิง - การทดสอบห้องทดสอบเต็มพื้นที่สำหรับผลิตภัณฑ์พื้นผิว
NFP A 265: วิธีทดสอบมาตรฐานสำหรับการทดสอบการดับเพลิงในห้องเรียนของสิ่งทอครอบคลุมบนแผงความสูงและกำแพงสูง
NFP A 286: วิธีทดสอบมาตรฐานสำหรับการทดสอบสมรรถนะของผนังและฝ้าเพดานภายในห้องเพื่อการเจริญเติบโตของห้อง

กระบวนการทดสอบ:

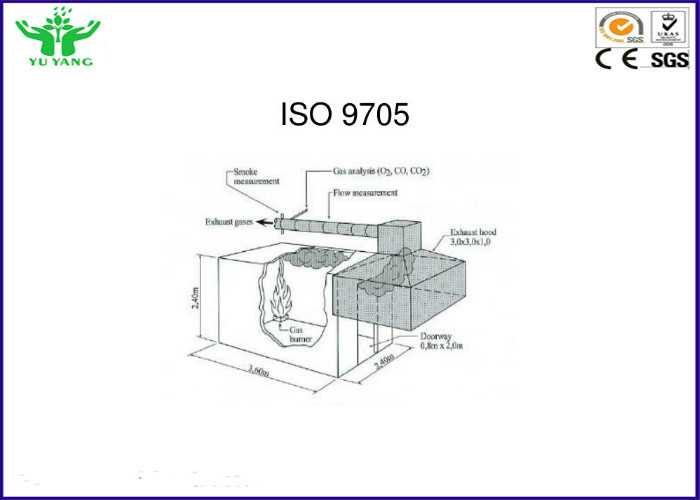

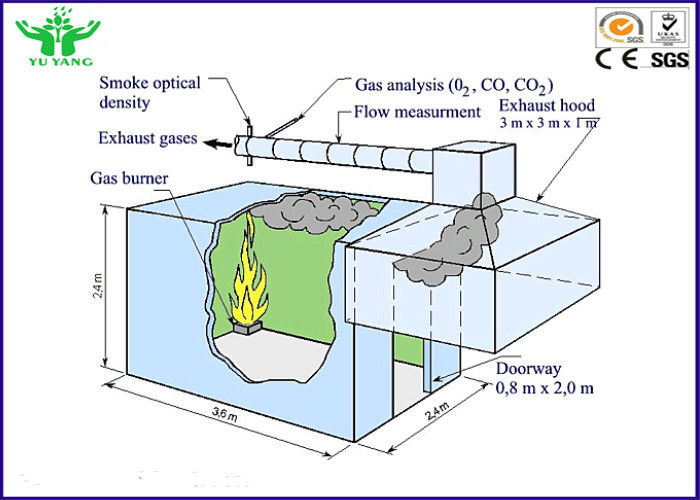

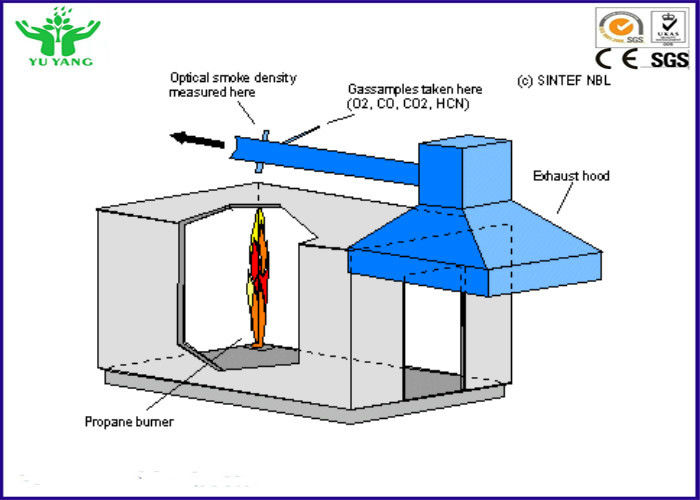

ระหว่างการทดสอบตัวอยางทดสอบจะติดตั้งที่ดานในของฝ room ายภายในเพดานและผนังทุกดานยกเว้นผนังที่มีการเปิดประตู เครื่องเขียนแก๊สโพรเพนตั้งอยู่ที่มุมหนึ่งและมีอัตราการปลดปล่อยความร้อน 100 กิโลวัตต์ในช่วงเวลา 10 นาทีจากนั้น 300 กิโลวัตต์ใน 10 นาทีต่อไปนี้ เวลาในการทดสอบทั้งหมดคือ 20 นาที ก๊าซเผาไหม้จะถูกเก็บรวบรวมผ่านทางฝากระโปรงซึ่งจะวัดอัตราการปลดปล่อยความร้อนและการผลิตควัน เปลวไฟกระจายไปตามผนังและฝ้าเพดานสังเกตเห็นได้ด้วยตาเปล่า ถ้าเปลวไฟโผล่ออกมาจากประตูเปิดเกิด flashover เกิดขึ้นและการทดสอบจะสิ้นสุดลง อัตราการปลดปล่อยความร้อนที่การกักเก็บกักความร้อนโดยทั่วไปประมาณ 1 เมกะวัตต์

คุณสมบัติหลัก:

ห้องทดสอบมีความหนาแน่น 700 กก. / ลบ.ม. - A1
2, ขนาดภายในของห้อง 3.6MX 2.4MX 2.4M
3, ขนาดประตู: 0.8M (W) X2.0M (H)
4, เตา Sandbox กับก๊าซโพรเพนและติดตั้งอุปกรณ์ปิดฉุกเฉิน
5, ระบบจุดระเบิดโดยอัตโนมัติเพื่อบันทึกข้อมูลการทดลอง;
6, ตารางเวลาที่เคลื่อนย้ายได้อิสระเพื่อแสดงหน่วย
7, จุดระเบิดประกายไฟ 10kV, การหยุดยิงด้วยอุปกรณ์ความปลอดภัย ออกแบบระบบระบายน้ำดับเพลิง
9, พร้อมกับบันไดสำหรับท่อไอเสียบำรุงรักษาง่าย

ระบบการสุ่มตัวอย่างก๊าซและการวิเคราะห์
1, ระบบการสุ่มตัวอย่างก๊าซรวมถึงเครื่องเก็บตัวอย่าง, ปั๊มดูด, เครื่องกรองอนุภาค, กับดักเย็น, วาล์วไอเสีย, เครื่องกรองน้ำและตัวกรอง CO2
2, สามตัวกรอง; ความถูกต้องของการกรองขั้นต่ำคือ 0.5um
3, ตู้เย็นแช่แข็ง; เครื่องปรับอากาศคอมเพรสเซอร์ระบบทำความเย็น การควบคุมอุณหภูมิใน 0 ~ 5ºC
4, ปั๊มดูด, อัตราการไหลเป็น 33L / min, สูญญากาศ 700mmHg และความดัน 2.5 บาร์
5, ถังอบแห้งที่กรองน้ำและสิ่งสกปรก
6, ตัวควบคุมการไหลเพื่อควบคุมการไหลของอากาศหายใจ
7, ตัวอย่างมี 12 หลุมและการไหลของก๊าซในทิศทางตรงกันข้ามเหล่านี้ถือตัวกรองฝุ่นและ 685mm จากหมวก
8, วิเคราะห์ออกซิเจน Paramagnetic ช่วงเป็น 0-25%; การตอบสนองเชิงเส้น นำเข้าอังกฤษเซนเซอร์ออกซิเจน Servomex

ระบบสูบบุหรี่
1, 0.5W HE-NE แหล่งกำเนิดแสงเลเซอร์
เครื่องตรวจจับแบบออพติคอล Thorlabs
3, เครื่องสอบเทียบอัตโนมัติ 5 เครื่องขับเคลื่อนด้วยมอเตอร์ด้วยตัวกรองการกรองการระบายความร้อน 0%, 25%, 50%, 75% และ 100%
4 ระบบการสอบเทียบแบบสัมผัสเดียวในซอฟต์แวร์พร้อมจอแสดงผลแบบดิจิตอลและแบบโค้ง

ระบบ DAQ
1 โมดูลการจัดเก็บข้อมูล 16 บิต
2, การสื่อสารแบบดิจิตอลระหว่างคอมพิวเตอร์และโมดูล DAQ
3, ซอฟต์แวร์ประยุกต์ LabVIEW ตาม DAQ และการวิเคราะห์ข้อมูล

ระบบปฏิบัติการ
1, ระบบการประยุกต์ใช้ LabVIEW ตามได้อย่างง่ายดายและแม่นยำในการดำเนินงานและการควบคุม
2, สถานะการทดสอบ, สถานะการสอบเทียบแสดงบนหน้าจอ
3 สถานะอุปกรณจะปรากฏบนหนาจอและไฟแสดงสถานะบนแผงควบคุม
ข้อมูลของเครื่องแปลงสัญญาณพารามิเตอร์กระบวนการผลการทดสอบที่แสดงบนหน้าจอผ่านทางดิจิตอลและเส้นโค้ง
5, ขั้นตอนการทดสอบและสอบเทียบอัตโนมัติดำเนินการโดยโปรแกรม PLC
6 อุปกรณ์สามารถควบคุมผ่านหน้าจอแอ็พพลิเคชันและแผงควบคุม
7, PC และ PLC สื่อสารกับโปรโตคอลดิจิตอลที่ปลอดภัยและมีประสิทธิภาพ

พารามิเตอร์ทางเทคนิค:

1, Paramagn วิเคราะห์ออกซิเจน etic, ช่วงความเข้มข้นอยู่ที่ 0 ~ 25%, วิเคราะห์ออกซิเจนคือการตอบสนองเชิงเส้น, อังกฤษ Sensome ออกซิเจน Servomex; เวลาตอบสนองที่ 10% ถึง 90% น้อยกว่า 12 วินาที; สัญญาณรบกวนขาออกไม่เกิน 50ppm; ทำซ้ำค่าที่วัดได้ต่ำกว่า 100 ppm,
2, ช่วงวิเคราะห์อินฟราเรด CO2: 0 ถึง 10%; ความถูกต้องของ± 0.01%;
3, คอมเพรสเซอร์ทำงาน: กับดักเย็น: 0 ถึง 5 องศา;
4, นำเข้าไดอะแฟรมปั๊ม, อัตราการไหล: 33 ลิตร / นาที
5, ตรวจจับสีมาตรฐานความถูกต้อง± 5%, ส่งออกเชิงเส้น (เกียร์) <1%, การซึมผ่านสัมบูรณ์ <1%;

ข้อมูลการทดสอบ:
1, อัตราการปล่อยความร้อน (HRR),
2, ความร้อนรวม (THR),
3, ระบายความร้อนที่มีประสิทธิภาพ (EHR),
4 อัตราการผลิตควัน (SPR),
5, เวลาในการจุด (TTI),
6, เวลาที่จะ flameout,
7 อัตราการใช้ออกซิเจน,
8, อัตราการผลิต CO2,
อัตราการผลิต 9, CO,
