Dongguan Yuyang INSTRUMENT CO.,LTD
ผู้ผลิตอุปกรณ์ทดสอบคุณภาพดีของจีน
 |
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | YUYANG |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | CPT-I |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | USD9300 |
| รายละเอียดการบรรจุ: | กรณีไม้อัด |
| เวลาการส่งมอบ: | 15 วัน |
| สามารถในการผลิต: | 100 ชุดต่อเดือน |
| คำสำคัญ: | CT PT Analyser | มาตรฐานการทดสอบ: | IEC60044-1, IEC60044-6, IEC60044-2, IEC60044-5, C57.13 |
|---|---|---|---|
| แหล่งจ่ายไฟ: | AC220V ± 10%, 50 / 60Hz ± 10% | แสดง: | หน้าจอสัมผัสจอแอลซีดี |
| ความจุหน่วยความจำ: | > 1000 กลุ่ม | ซอฟต์แวร์: | อังกฤษ |
| ทดสอบวัตถุ: | ct และ pt | การประกัน: | ปีที่ 1 |
| แสงสูง: | อุปกรณ์ทดสอบไฟฟ้าชุดทดสอบไฟฟ้า,electrical test kit |
||

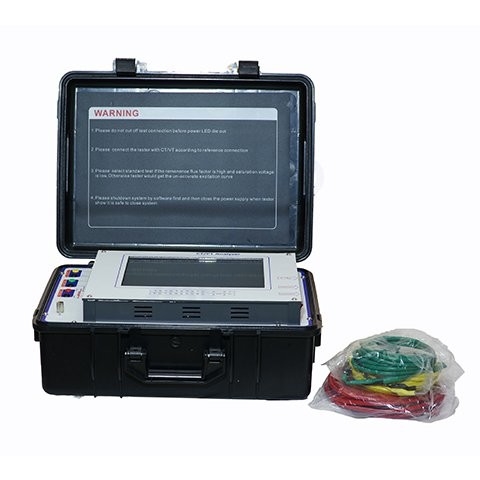

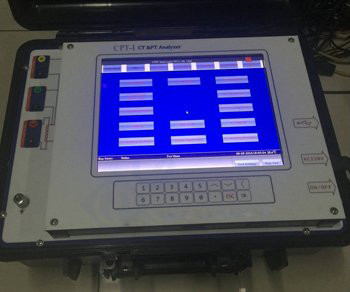

ชุดทดสอบหม้อแปลงไฟฟ้ากระแสสลับและหม้อแปลงไฟฟ้า CT PT Analyzer
ทดสอบหม้อแปลงกระแสไฟฟ้า:
เส้นโค้งการกระตุ้นและการทดสอบพารามิเตอร์
เปิดการทดสอบอัตราส่วน
การทดสอบอัตราส่วนและข้อผิดพลาดของเฟส
ตรวจสอบเครื่องหมายขั้ว
การวัดค่าความต้านทานขดลวด
การวัดภาระรอบที่สอง
ทดสอบเส้นโค้งผิดพลาดเพื่อป้องกัน CT
ทดสอบค่าพารามิเตอร์ CT ชั่วคราว
คาดเดาแผ่นโลหะ CT
การวัดเส้นโค้งวงรอบความเค็ม
การทดสอบ Potencial Transformer:
เปิดการทดสอบอัตราส่วน
ข้อผิดพลาดของอัตราส่วนและการทดสอบข้อผิดพลาดของเฟสมุม
การทดสอบขั้ว
การทดสอบภาระรอง
ทดสอบความต้านทานขดลวด
ทดสอบ หม้อแปลงไฟฟ้าที่อาจเกิดขึ้น
การทดสอบภาระรอง
ทดสอบความต้านทานขดลวด
การทดสอบขั้ว
เปิดการทดสอบอัตราส่วน
ข้อผิดพลาดของอัตราส่วนและการทดสอบข้อผิดพลาดของเฟสมุม
การประยุกต์ใช้เครื่องวิเคราะห์ CT / PT:
การตรวจสอบแผ่นป้าย CT
พารามิเตอร์ CT ตรวจสอบภาระงาน
การวิเคราะห์พารามิเตอร์ชั่วคราวของ CT
CT ratio และการสอบเทียบความผิดพลาดของเฟส
การทดสอบประจำ PT
ข้อมูลจำเพาะ :
| ชื่อสินค้า | Current Transformer CT และ PT หม้อแปลงไฟฟ้าที่มีศักยภาพ | |
| มาตรฐานการทดสอบ | IEC60044-1, IEC60044-6, IEC60044-2, IEC60044-5, C57.13 | |
| แหล่งจ่ายไฟ | AC220V ± 10%, 50 / 60Hz ± 10% | |
| เอาท์พุทแรงดันไฟฟ้า | 0.1 ~ 180V (AC) | |
| ผลผลิตปัจจุบัน | 0.001 ~ 5A (RMS) | |
| เอาต์พุตกำลังไฟ | 500VA | |
| แม็กซ์ วัดแรงดันเข่า | 45KV | |
| การวัดกระแส | พิสัย | 0 ~ 10A (เปลี่ยนช่วงโดยอัตโนมัติใน 0.1 / 0.4 / 2 / 10A) |
| ความผิดพลาด | <± 0.1% + 0.01% FS | |
| การวัดแรงดันไฟฟ้า | พิสัย | 0 ~ 200V (เปลี่ยนช่วงโดยอัตโนมัติใน 1V / 10V / 70V / 200V) | |
| ความผิดพลาด | <± 0.1% + 0.01% FS | ||
| เปลี่ยนช่วงการวัดอัตราส่วน | 1 ~ 35000 1 ~ 2000, ข้อผิดพลาด <0.05% 2000 ~ 5000 ข้อผิดพลาด <0.1% 5000 ~ 35000 ข้อผิดพลาด <0.2% | ||
| การวัดเฟส | ความผิดพลาด | 2min ± | |
| ความละเอียด | 0.01min | ||
| การวัดค่าความต้านทานขดลวด | พิสัย | 0 ~ 8kΩ (โดยอัตโนมัติเปลี่ยนช่วง in2ohm / 20ohm / 80ohm / 800ohm / 8kohm) | |
| ความผิดพลาด | <0.2% RDG + 0.02% FS | ||
| ความละเอียดสูงสุด: 0.1mΩ | |||
| การวัดอุณหภูมิ | -50 ~ 100 องศาเซลเซียส; ข้อผิดพลาด <3 องศาเซลเซียส | ||
| CT Secondary ภาระ | พิสัย | 0 ~ 160 โอห์ม (เปลี่ยนช่วงโดยอัตโนมัติใน 2 โอห์ม / 20 โอห์ม / 80 โอห์ม / 160 โอห์ม) | |
| ความผิดพลาด | <0.2% RDG + 0.02% FS | ||
| ความละเอียดสูงสุด: 0.001ohm | |||
PT รองภาระ | ความผิดพลาด | 0 ~ 80kohm (เปลี่ยนช่วงโดยอัตโนมัติใน 800ohm / 8kohm / 80kohm) | |
| สูงสุด | <0.2% RDG + 0.02% FS | ||
| ความละเอียด | 0.1ohm | ||
การวัดอัตราส่วนของ PT | พิสัย | 1 ~ 35000 1 ~ 10000 ข้อผิดพลาด <0.1% ข้อผิดพลาด 10000 ~ 35000 <0.2% | |
| การวัดข้อผิดพลาดของอัตราส่วน PT: ข้อผิดพลาดทั่วไป <0.05% ข้อผิดพลาดสูงสุด <0.1% | |||
| ความผิดพลาดของมุมเฟส PT วัดได้สูงสุด <3 นาที | |||
| ประเมินผลการทดสอบตามมาตรฐานที่กำหนด สร้างรายงานคำสำหรับผลการทดสอบ ทำรายงานคำหนึ่งครั้งสำหรับการบันทึกการทดสอบหลายกลุ่มในเครื่องพีซี คำนวณหาข้อผิดพลาดของอัตราส่วนและข้อผิดพลาดของเฟสมุมที่ภาระการจัดอันดับและภาระการทำงานในการทดสอบครั้งเดียว เปรียบเทียบกราฟการกระตุ้นด้วยเส้นโค้งกระตุ้นที่บันทึกไว้ในหน้าต่างเดียวกัน | |||
| ความจุหน่วยความจำ | > 1000 ผลการทดสอบกลุ่ม | ||
| อุณหภูมิสภาพการทำงาน | -10 ℃ ~ 50 ℃; ความชื้น≤90% | ||
