สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
YUYANG
ได้รับการรับรอง:
ISO
หมายเลขรุ่น:
VLF
วิดีโอ

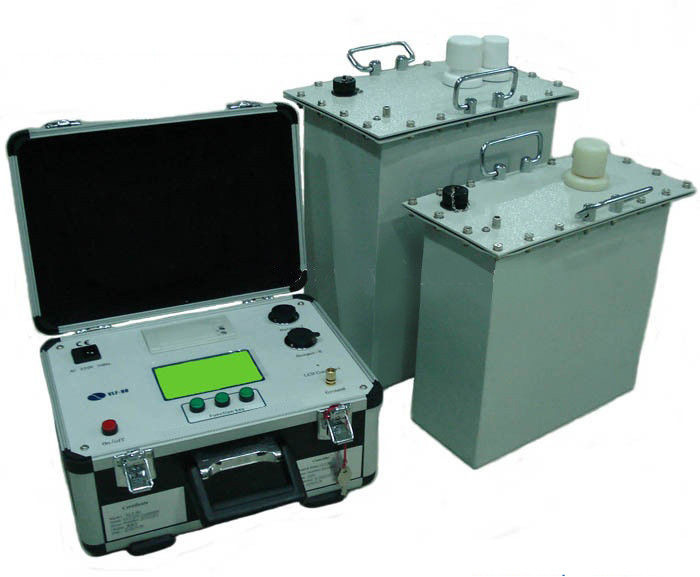

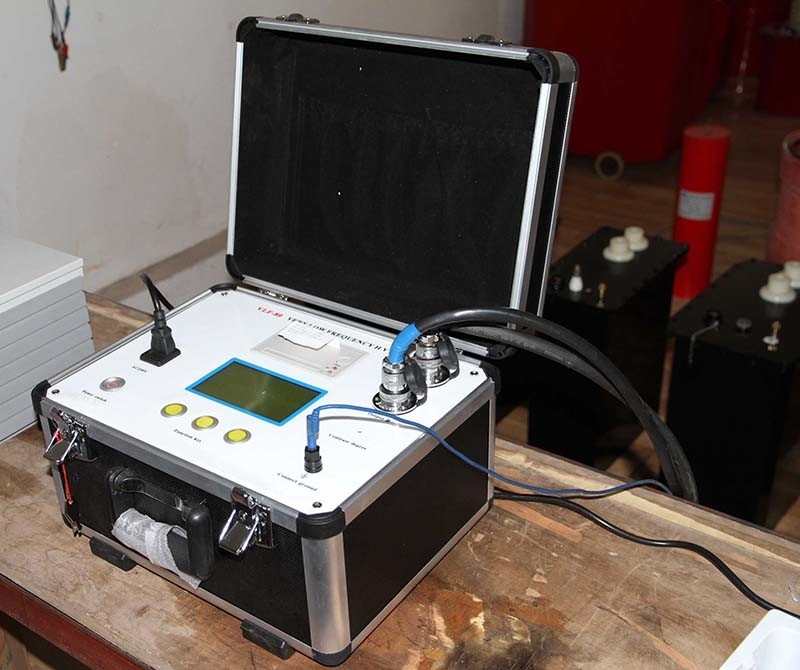

สายไฟฟ้าความถี่ต่ำมาก VLF Hipot Tester
I. บทนำ:
VLF Hipot Tester ได้รับการออกแบบและผลิตสำหรับอุปกรณ์ไฟฟ้าทดสอบแรงต้านความถี่ต่ำมาก
การทดสอบแรงดันไฟฟ้าที่ทนต่อแรงดันต่ำมากเป็นทางเลือกหนึ่งของการทดสอบแรงดันไฟฟ้าด้วยแรงดันไฟฟ้า มีขนาดเล็กน้ำหนักเบาและพกพาได้มากกว่าเครื่องทดสอบแรงดันไฟฟ้าที่ทนแรงดันไฟฟ้า
ได้รับการพิสูจน์แล้วว่าเป็นสากลว่าการทดสอบแรงดันไฟฟ้าความถี่ต่ำที่ความถี่ 0.1Hz สามารถแทนที่ความถี่ไฟฟ้าทนต่อการทดสอบแรงดันไฟฟ้าได้
เครื่องตรวจสอบสายไฟฟ้า VLF สามารถใช้สำหรับเครื่องกำลังความร้อน 10kV, 35kV, 300MW, เครื่องแปลงกระแสไฟฟ้า 10kV, หม้อแปลงไฟฟ้า 35kV และอุปกรณ์ไฟฟ้าอื่น ๆ
ครั้งที่สอง ฟังก์ชั่น
1. ใช้งานได้ง่ายที่สุดไมโครคอนโทรลเลอร์อัตโนมัติเต็มรูปแบบ
2. เครื่องพิมพ์ในตัว
3. เอาต์พุตคลื่นไซน์จริง
4. การแสดงผลจริงของรูปคลื่นสัญญาณขาออกจริง
5. เมนูตามหลักสรีรศาสตร์เมนูที่แนะนำ LCD ขนาดใหญ่ที่สว่างไสว
6. จัดเก็บผลการทดสอบสำหรับการดึงและพิมพ์ภายหลัง
7. ป้องกันแรงดันไฟฟ้าและกระแสเพิ่มเติม
8. ความถี่ตัวแปร 0.1Hz, 0.05Hz, 0.02 Hz
9. ข้อมูลกระแสแรงดันและรูปคลื่นที่เก็บตัวอย่างโดยตรงที่ด้าน HV
10. การทดสอบแบบ AC ไม่สามารถลดฉนวนสายเคเบิลได้ดี
11. ค่าใช้จ่ายที่เป็นอันตรายของพื้นที่จะไม่ถูกฉีดเข้าไปในฉนวนสายเคเบิล
12. ไม่มีการสร้างคลื่นเคลื่อนที่ในระหว่างการทดสอบ
13 การออกแบบที่ทนทานและเชื่อถือได้น้อยแนวโน้มที่จะล้มเหลวจากชั่วคราว
III ข้อมูลจำเพาะ:
1. เอาท์พุทแรงดันไฟฟ้าสูงสุด: ดูตารางต่อไปนี้
2. ความถี่เอาท์พุท: 0.1Hz, 0.05Hz, 0.02Hz;
3. ความถูกต้องของการวัด: 2.5%;
4. แรงดันไฟฟ้าที่เป็นบวกและลบ <2.5% RDG + 0.3% FS;
5. แรงบิดของรูปคลื่นแรงบิด: <3%;
6 ข้อผิดพลาดการวัดความต้านทานฉนวน: <2.5%;
7. ข้อผิดพลาดในการรั่วไหลของกระแสไฟฟ้า: <2.5%;
8. แหล่งจ่ายไฟ: AC220V ± 10%, 50Hz / 60Hz;
9. อุณหภูมิแวดล้อม: 0 ~ 50 ° C;
10. ความชื้น: ≤85% RH;
| แบบ | แรงดันไฟฟ้า / กระแสไฟที่ได้รับการจัดประเภท | Load Carrying ความจุ | ฟิวส์ฟิวส์ | โครงสร้างและน้ำหนักผลิตภัณฑ์ |
| 30 | 30kV / 20mA (พีค) | 0.1Hz, ≤0.5μF ~ 1.1μF | 5A | ควบคุม: 4 กก ผู้สนับสนุน: 25 กก |
| 0.05Hz, ≤0.5μF ~ 2.2μF | ||||
| 0.02Hz, ≤0.5μF ~ 5.5μF | ||||
| 50 | 50kV / 30mA (พีค) | 0.1Hz, ≤0.5μF ~ 1.1μF | 7A | ควบคุม: 4 กก Booster: 50 กก |
| 0.05Hz, ≤0.5μF ~ 2.2μF | ||||
| 0.02Hz, ≤0.5μF ~ 5.5μF | ||||
| 60 | 60kV / 30mA (พีค) | 0.1Hz, ≤0.5μF | 9A | ควบคุม: 4 กก Booster Grade 1 (30kV): 25 กก Booster Grade 2 (30kV): 25 กก |
| 0.05Hz, ≤0.5μF ~ 1μF | ||||
| 0.02Hz, ≤0.5μF ~ 2.5μF | ||||
| 80 | 80kV / 30mA (พีค) | 0.1Hz, ≤0.5μF | 12A | ควบคุม: 4 กก Booster Grade 1 (30kV): 25 กก Booster Grade 2 (50kV): 50 กก |
| 0.05Hz, ≤0.5μF ~ 1μF | ||||
| 0.02Hz, ≤0.5μF ~ 2.5μF |
IV คุณสมบัติ:
ข้อมูลของกระแสรูปคลื่นแรงดันและคลื่นสามารถตรวจสอบได้โดยตรงที่ด้านแรงดันไฟฟ้าสูงดังนั้นข้อมูลจึงเป็นข้อมูลจริงและถูกต้อง
การป้องกันแรงดันเกิน: ถ้าเอาต์พุตเกินกว่าขีด จำกัด ของแรงดันไฟฟ้าเครื่องทดสอบความร้อนจะปิดลงเพื่อป้องกันตัวเอง เวลาในการเปิดเครื่องต่ำกว่า 15ms;
ป้องกันกระแสเกิน: เป็นแรงดันสูงแรงดันไฟฟ้าสองป้องกันคู่ในการออกแบบการป้องกันการปิดที่ถูกต้องสามารถทำตามค่าที่ตั้งไว้ที่ด้านแรงดันไฟฟ้าสูง; ถ้ากระแสไฟที่ด้านแรงดันไฟฟ้าต่ำเกินกว่ากระแสไฟฟ้าที่ได้รับการจัดอันดับเครื่องมือจะป้องกันการปิดเครื่องเวลาในการทำงานจะน้อยกว่า 15 มิลลิวินาที
ตัวต้านทานแรงดันไฟฟ้าเอาต์พุตสูงมีตัวต้านทานแรงดันไฟฟ้าสูงในการออกแบบและไม่จำเป็นต้องมีตัวต้านทานป้องกันเพิ่มเติมที่เชื่อมต่ออยู่ภายนอก
อันเป็นผลมาจากแรงดันสูงและต่ำวงจรลูปปิดวงจรการควบคุมข้อเสนอแนะการส่งออกโดยไม่ต้องเพิ่มขึ้นผล capacitive;
ส่วนควบคุมแรงดันสูงใช้ชุดควบคุม HV แสงที่ทันสมัยควบคุมได้อย่างถูกต้องปลอดภัยและเชื่อถือได้
ด้วยระบบควบคุมสัมผัสแบบแมนนวลที่มีสีสันและควบคุมระบบปฏิบัติการแบบแยกส่วนชุดทดสอบ vlf นี้มีความแม่นยำและใช้งานง่าย
Multi-purpose: เครื่องทดสอบความถี่ต่ำมากพร้อมกันสามารถวัดความจุตัวเก็บประจุความต้านทานฉนวนกันความร้อนการรั่วไหลของกระแสไฟฟ้าและ การทดสอบ แรงดันกระแสไฟ AC ได้พร้อม ๆ กัน
