อุปกรณ์ทดสอบสายไฟสำหรับทดสอบสายเคเบิลสำหรับทดสอบสายเคเบิ้ล Cria 0003.2

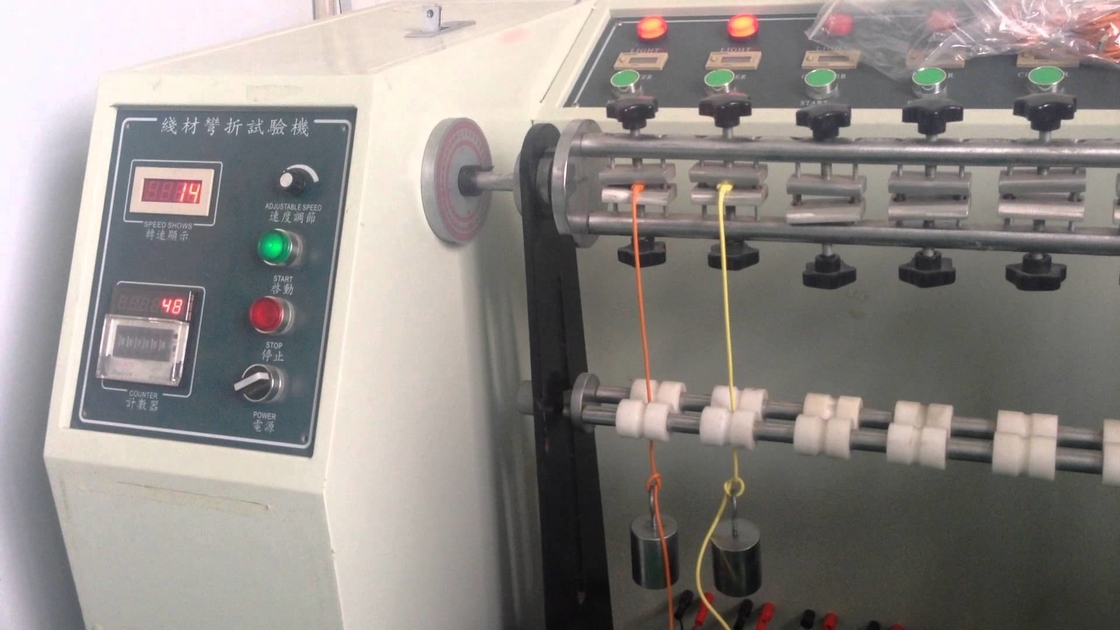

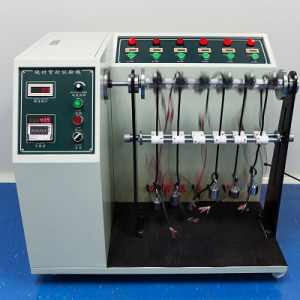

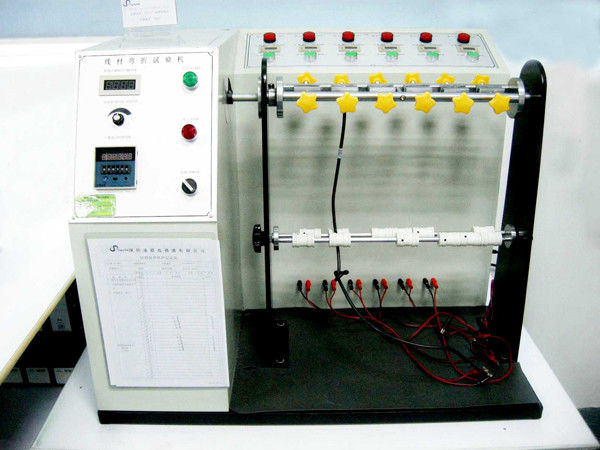

เครื่องทดสอบแรงดัดงอสำหรับหุ่นยนต์, 6 Station CRIA 0003.2 อุปกรณ์ทดสอบสายไฟ

การประยุกต์ใช้:

อุปกรณ์ทดสอบสายเคเบิลดัดของหุ่นยนต์เป็นไปตามมาตรฐาน TUV, VDE และ UL สามารถใช้ในการทดสอบการดัดของสายหุ่นยนต์, สายยืดหยุ่น, ดัดสายยืดหยุ่นลากสายโซ่โค้งโซ่และสายเคเบิลมีความยืดหยุ่นสูง เครื่องเป็นโครงสร้างหกสถานีซึ่งส่วนใหญ่จะใช้สำหรับการทดสอบการดัดซ้ำของวัสดุลวดโลหะสามารถตรวจสอบผลการดำเนินงานของสายโลหะของการเปลี่ยนรูปแบริ่งพลาสติกและข้อบกพร่องในระหว่างการทดสอบการดัดซ้ำ

มาตรฐาน:

CRIA 0003.2-2016 "หุ่นยนต์อุตสาหกรรมสายพิเศษสายที่ 2: วิธีการทดสอบ"

คุณสมบัติ:

1. ส่วนหลัก: ไมโครชิปเดี่ยว, หน้าจอสัมผัสการควบคุม /;

2 การตั้งค่าพารามิเตอร์: พารามิเตอร์การควบคุมเครื่อง;

3. เงื่อนไขการทดสอบ: ความเร็วในการทดสอบ, ความถี่ในการทดสอบ, มุมการทดสอบ, เงื่อนไขการควบคุม ฯลฯ

4. การตรวจสอบการตรวจสอบ: สถานะการทำงานของอุปกรณ์ในปัจจุบันเช่นจำนวนจริงและความเร็วของการดัดสายเคเบิล ฯลฯ

5. อุปกรณ์ที่ไม่มีการควบคุม: อุปกรณ์สามารถตรวจสอบการไหลของตัวอย่างโดยอัตโนมัติโดยการตรวจสอบลูปของตัวอย่างและหยุดโดยอัตโนมัติเมื่อวงจรเสียหาย

6. การติดตั้งพิเศษ: ปรับรัศมีความโค้งโดยการปรับลูกกลิ้งโค้งดัดด้วยเส้นลวดที่แตกต่างกัน

7 คุณสมบัติเครื่อง: LCD + เครื่องชิปเดียว + มอเตอร์ส่วนการส่งผ่านทั้งหมดนำเข้าจากผลิตภัณฑ์เดิมทำงานได้อย่างราบรื่นถูกต้องตำแหน่งสูงชีวิตยาวเสียงต่ำ;

8. จุดตรวจสอบออนไลน์แบ่งออกเป็น 6 กลุ่มโดยแต่ละสายมี 6 คู่ซึ่งสามารถตรวจสอบได้ 36 คู่สาย

พารามิเตอร์:

สถานีทดสอบ: 6 สถานี;

วิธีทดสอบ: ปลายด้านบนถูกกำหนดและน้ำหนักยกที่ต่ำกว่า ตัวอย่างมีความโค้งงอกับการโค้งงอของการหมุนแบบอิสระ

เส้นผ่าศูนย์กลางตัวอย่าง: 0.3 ~ 15 มม. Ф;

แกนม้วนแกนโค้ง: Ф 15, 20, 30, 40 Ф, 50 มม. Фเปลี่ยนได้

สามารถปรับความเร็วของตัวอย่างได้: ประมาณ 45 ถึง 45 ครั้ง / นาที (หมายเหตุ: รอบการทดสอบประกอบด้วยสี่ขั้นตอน ได้แก่ ด้านหลังประมาณ 180 °);

มุมดัด: + 90 °จากด้านซ้าย (เริ่มต้น) ไปทางขวา (สิ้นสุด) คือ 180 °;

ระยะห่างระหว่างน้ำหนักและจุดดัด: 50-150 มม. สามารถปรับเปลี่ยนได้

โหมดการควบคุม: การควบคุมหน้าจอสัมผัส;

ส่วนหลักของร่างกาย: 45 # เหล็กคุณภาพสูงและโครงสร้างอลูมิเนียม;

กำลังและเกียร์: มอเตอร์, สายพานซิงโครไนซ์อุตสาหกรรมและล้อซิงโครนัส

ทดสอบดัดโค้งจุดแกนเลื่อน: 45 # เหล็กคุณภาพสูงพื้นผิวการรักษาโครเมี่ยม;

จุดตรวจสอบออนไลน์แบ่งออกเป็น 6 กลุ่มโดยมีการเชื่อมต่อ 6 คู่สำหรับแต่ละกลุ่มซึ่งสามารถพบสายคู่ได้ 36 คู่พร้อมกันจุดตรวจสอบ 72 จุด

กำลังมอเตอร์: 0.75kw;

กำลังไฟ: 220v50 / 60Hz 10A;

ขนาดเครื่อง: W1850 * D800 * H1700mm (รวมทั้งความสูงของล้อเท้า)
