สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
YUYANG
ได้รับการรับรอง:
ISO
หมายเลขรุ่น:
CFRT

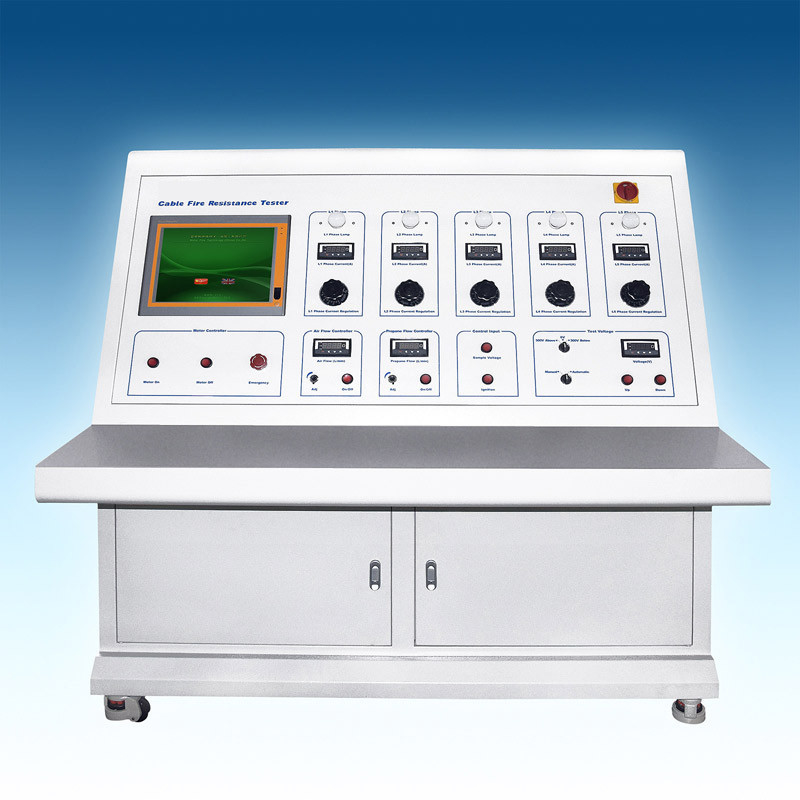

การทดสอบความต้านทานไฟของสายไฟเพื่อความสมบูรณ์แบบของวงจรภายใต้สภาพไฟ
คําแนะนํา
This fire resistance test apparatus to be used for testing cables required to maintain circuit integrity when subject to fire alone or fire with shock where the test condition is based upon flame with a controlled heat output corresponding to a temperature of at least 750˚C or fire with shock at a temperature of at least 830 °C.
IEC 60331 การทดสอบสําหรับสายไฟฟ้าในสภาพไฟฟอร์ ความสมบูรณ์แบบวงจร
IEC 60331 ตอนที่ 11 ไฟคนเดียวที่อุณหภูมิไฟอย่างน้อย 750 ̊C
IEC 60331 ส่วน 21 สายไฟฟ้าความแรงดันระดับ 0.6/1kV ขึ้นไป
IEC 60331 ตอนที่ 12 ไฟที่มีแรงกระแทกที่อุณหภูมิไฟอย่างน้อย 830 ̊C
IEC 60331 ส่วน 31 ไฟที่มีแรงกระแทก สายไฟฟ้าแรงดันระดับสูงสุดถึง 0.6/1kV
มาตรฐาน:
IEC 60331-11&12:2002
IEC 60331-21 ~ 23:1999
ลักษณะ
แหล่งความร้อน: เครื่องเผาแก๊สโปรแปนชนิดกระดาน AGF
มีโครงสร้าง 3 แถวของหลุมข้าม, ความกว้างหน้าเฉลี่ยของเครื่องเผา: 15 มม, กว้างหลุม: 1.32 มม, ระยะห่างระหว่างศูนย์: 3.2 มม.
ตําแหน่งหลุมที่เคลือบในหลุมผู้ขับเพื่ออนุรักษ์ไฟในทั้ง 2 ด้านของแผ่นเผา
สองเทอร์โมคอปเปอร์ถูกติดตั้งแนวราบแยกกัน 45 มิลลิเมตรซ้ายและขวาของเส้นกลางของเครื่องเผา เพื่อตรวจสอบอุณหภูมิ
เครื่องควบคุมการไหลของมวลเพื่อควบคุมการไหลของก๊าซและอากาศ ความแม่นยําไม่ต่ํากว่า 1.5%
ซอฟต์แวร์สามารถแสดงอุณหภูมิการปรับขนาดเครื่องเผาไหม้, ปรอเปนและอัตราการไหลของอากาศ เป็นต้น
กระแสไฟฟ้าถูกนํามาให้โดยเครื่องแปลงดาวสามเฟสที่มีกําลังเพียงพอในการรักษาความแรงดันการทดสอบที่ต้องการเมื่อความสมบูรณ์แบบของวงจรไม่สามารถรักษาได้
ตัวชี้วัดการเชื่อมต่อสายนํา (ตัวชี้วัด LED) เพื่อสร้างกระแสไฟฟ้า
ค่าความดันถูกกําหนดโดยอัตโนมัติโดยโปรแกรมและปรับโดยตัวควบคุมแผ่น
การแสดงภาพดิจิตอลของข้อมูลกระแสไฟฟ้าและความดัน ความแม่นยําของกระแสไฟฟ้าคือ 0.001A
การป้องกันกระแสไฟฟ้าโดยใช้ไฟฟิวส์ 2A
ข้อมูลการวัดในเวลาจริงของกระแสไฟฟ้าและความดันทั้งหมดจะถูกรวบรวมโดยคอมพิวเตอร์ และเส้นโค้งของกระแสไฟฟ้าและความดันจะถูกผลิต
เมื่อความสมบูรณ์แบบของวงจรไม่สามารถรักษาได้ ไฟชี้วัดที่ตรงกันจะถูกดับ คอมพิวเตอร์จะกําหนดสถานะและบันทึกเวลาโดยอัตโนมัติและส่งสัญญาณเตือนเสียงและแสง.
ความต้องการในการติดตั้งของ การทดสอบความทนทานต่อไฟเพื่อความสมบูรณ์แบบของวงจรภายใต้สภาพไฟ
|
เครื่องไฟฟ้า |
AC 380V 3 ขั้นตอน, 50/60Hz, 30A |
|
อุณหภูมิแวดล้อม |
การทํางาน 10°C ถึง 35°C |
|
ขนาด |
1750 mm (W) x 680 mm (D) x 1400 mm (H) |
|
น้ําหนัก |
160 กิโลกรัม |
|
ก๊าซ |
อากาศและโปรปาน |
