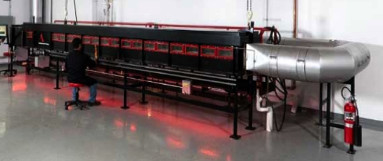

อุปกรณ์ทดสอบความไวไฟ 12 กิโลวัตต์ UL 910 / NFPA 262 เครื่องมือทดสอบอุโมงค์แนวนอนแบบ Steiner

UL 910 / NFPA 262 Steiner เครื่องทดสอบอุโมงค์แนวนอน, อุปกรณ์ทดสอบความไวไฟ

รายละเอียด:

UL910 / NFPA262 Steiner เตาอุโมงค์แนวนอนส่วนใหญ่จะใช้สำหรับการทดสอบประสิทธิภาพสารหน่วงไฟของลวดเกรด CMP และสายเคเบิล ส่วนใหญ่จะใช้สำหรับสายเคเบิลในระบบย่อยแนวนอนที่วางโดยตรงในการระบายอากาศหรือการระบายอากาศที่ถูกบังคับโดยไม่ต้องท่อโลหะ มาตรฐานการทดสอบสารหน่วงไฟแสดงถึงมาตรฐานการทดสอบสารหน่วงไฟที่เข้มงวดที่สุดสำหรับ UL และแม้แต่การทดสอบสารหน่วงไฟลวดและสายเคเบิลทั้งหมด สายเคเบิลวัสดุเปลือกฟลูออรีนเท่านั้นที่สามารถผ่านวิธีการทดสอบสารหน่วงไฟ เนื่องจากอุณหภูมิการสลายตัวสูงของฟลูออโรเรซิ่น (มากกว่า 400 องศา) จุดติดไฟก็สูง (800 องศาหรือมากกว่า) และมันไม่ง่ายที่จะเผาไหม้เมื่อไฟไม่แรงดังนั้นจึงมีความต้านทานไฟที่ดีกว่า สารอินทรีย์

มาตรฐาน:

การทดสอบ UL 910 สำหรับสายไฟ - การขยายพันธุ์และค่าความหนาแน่นของควันสำหรับสายไฟฟ้าและสายไฟเบอร์ออปติคอลที่ใช้ในพื้นที่การขนส่งอากาศด้านสิ่งแวดล้อม

วิธีทดสอบมาตรฐาน NFPA 262 สำหรับการเดินทางด้วยเปลวไฟและควันของสายไฟและสายเคเบิลสำหรับใช้ในพื้นที่จัดการอากาศ

รายละเอียด:

1. กล่องเผาไหม้ทำจากสแตนเลสและการตกแต่งภายในปูด้วยอิฐทนไฟ ประสิทธิภาพของฉนวนเป็นสิ่งที่ดี ขนาดภายในของห้องเผาไหม้เท่ากับ 305 มม. x 451 มม. และความยาว 7.6 ม.

2. ติดตั้งภายในเป็นวัสดุสแตนเลส SUS304, ป้องกันสนิม, ป้องกันการกัดกร่อน;

3. หน้าต่างกระจกสองชั้นควอตซ์สังเกตสามารถสังเกตระยะการแพร่กระจายเปลวไฟและแสดงตำแหน่งของเปลวไฟไปข้างหน้าผ่านไฟแสดงสถานะบันทึกง่ายขึ้น

4. ความสูงของกล่องเผาไหม้เหมาะสำหรับบุคลากรเพื่อดูสถานะการเผาไหม้และการติดตั้งปรับตัวอย่าง

5. ฝาครอบกล่องเผาไหม้ใช้การออกแบบโดยรวมตามมาตรฐานโดยใช้การออกแบบตราประทับอ่างล้างจานพร้อมกับร่องน้ำสแตนเลส 304 หนา 2 มม. 304 เพื่อให้แน่ใจว่าควันกระบวนการทดสอบไม่รั่วไหล

6. ฝาครอบทำจากวัสดุทนไฟและวัสดุสแตนเลสและฝาครอบพร้อมตะขอและอุปกรณ์ยกกล่องฝาครอบ

7. ตัวยึดตัวอย่างพร้อมกับตัวรองรับการไหลเวียนของน้ำหล่อเย็นซึ่งทนต่ออุณหภูมิสูงและสามารถรองรับการเผาไหม้ที่ครอบคลุมเช่นแคลเซียมซิลิเกตบอร์ด;

8. SUS304 สแตนเลสหุ้มร่างกายฉนวนกันความร้อนบรรจุภายในวัสดุฉนวนกันความร้อนที่อุณหภูมิสูง

9. พร้อมกับแพลตฟอร์มการติดตั้งบันไดเลื่อนตัวอย่างสำหรับการติดตั้งง่ายการกำจัดตัวอย่างและการตรวจสอบของเตาเผา;

10. ท่อไอเสียสแตนเลสที่สวยงามและทนต่อการกัดกร่อน;

11. อุปกรณ์ตรวจจับความดันไอเสียแบบมัลติฟังก์ชั่นอิสระ: การตรวจสอบการเปลี่ยนแปลงแรงดันไอเสียแบบเรียลไทม์ระหว่างการทดสอบ ช่วงการตรวจจับ 0 ～ 250Pa, ความแม่นยำ± 0.5 Pa, ความแม่นยำในการทดสอบแรงดันบ่งชี้ระบบ± 2Pa;

12. พัดลม: 380V, 50Hz, 3Kw พร้อมกับตัวแปลงความถี่สามารถเปลี่ยนความเร็วลม อัตราการไหลสูงสุดคืออย่างน้อย 8000m3 / h ซึ่งสามารถปล่อยก๊าซไอเสียที่เกิดจากการเผาไหม้ที่ไม่ดีของตัวอย่างออกจากห้องในเวลาเพื่อความปลอดภัยของการทดสอบ;

13. หัวเตาก๊าซทองแดงสองหัว: หัวเตาอยู่ห่างจากช่องอากาศเข้า 1320 มม. และสามารถส่งออกความร้อนมาตรฐาน 5.3MJ / นาที ตามมาตรฐานที่แตกต่างกันการไหลของก๊าซสามารถควบคุมได้โดยเครื่องวัดการไหลของมวล ช่วงการวัดคือ 0 ~ 160L / นาทีซึ่งสามารถเปลี่ยนแปลงได้ ค่าความร้อนของเครื่องเผาไหม้พลังงานส่งออกสูงสุดสามารถเข้าถึง 100MJ / นาที;

14. ระบบจุดระเบิดอัตโนมัติ: เพื่อให้มั่นใจในความปลอดภัยของการทดสอบการจุดระเบิดแรงดันสูง, 12KV, 50mA, แรงดันไฟฟ้าสูงขั้นต่ำของขั้วไฟฟ้าจุดระเบิดคือ 1.8kVp;

15. ระบบความหนาแน่นควัน: จัดให้มีระบบประมวลผลสัญญาณแยกต่างหากเพื่อให้แน่ใจว่าเซ็นเซอร์เป็นแบบเชิงเส้น

16. อุณหภูมิการบันทึกอัตโนมัติและสัญญาณการตรวจจับควันตัวอย่างความถี่การเข้าซื้อกิจการ 1Hz;

17. ตัวควบคุมการไหลของมวล: วัสดุสแตนเลส SUS316, ความดันสูงสุด 1000psi (70bar), อัตราการรั่วไหลน้อยกว่า 1 × 10-7ml / s, การสอบเทียบ NIST, 0 ~ 5VDC และสัญญาณ 4 ~ 20mA, การป้องกันลูป ช่วง 0 ~ 2.3g / s, ควบคุมความเร็ว≤2s, ควบคุมความแม่นยำ± 1% FS, การทำซ้ำ± 0.5FS, อุณหภูมิ 0 ถึง 50 ° C, ช่วงความชื้น 0 ~ 90%, ความชื้น 0 ~ 90%, จอแสดงผลดิจิตอล, อัตโนมัติ ความต้องการความร้อน 5,000Btu (5.3MJ) / นาทีในระหว่างการทดสอบการควบคุมและซอฟต์แวร์จะบันทึกปริมาณก๊าซที่ใช้โดยอัตโนมัติ

18. ซอฟต์แวร์ทดสอบมาตรฐานสามารถบันทึกความเร็วลมของระบบอุณหภูมิความหนาแน่นของควันและข้อมูลการทดสอบอื่น ๆ โดยอัตโนมัติ

อุปกรณ์เสริม:

1. ระบบแหล่งน้ำ

2. ระบบก๊าซมีเทนเผาไหม้

3. ระบบยกรถ
