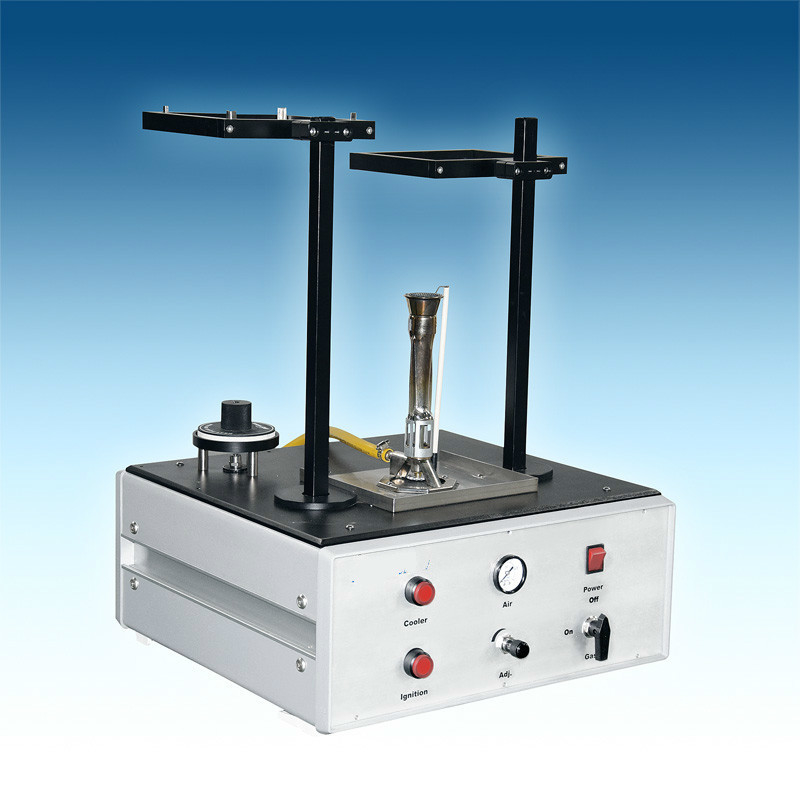

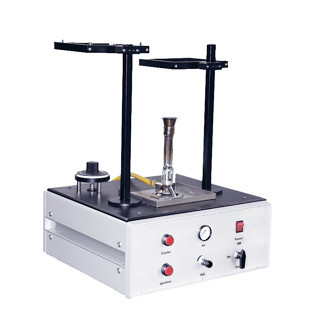

ชุดทดสอบดัชนีการถ่ายเทความร้อนของอุปกรณ์ป้องกัน 80 kW / m2 BS EN 367 ISO 9151

BS EN 367 ISO 9151 เสื้อผ้าที่ใช้ป้องกันเครื่องทดสอบการถ่ายเทความร้อน

80 kW / m2 BS EN 367 ISO 9151 ชุดป้องกันดัชนีการถ่ายเทความร้อนอุปกรณ์ทดสอบ

บทนำ:

มีการแนะนำดัชนีการถ่ายเทความร้อน (HTI) ใหม่เพื่อหลีกเลี่ยงความสับสนกับดัชนีการป้องกันความร้อน (TPI) หรือข้อกำหนดอื่น ๆ ที่ใช้ในการทดสอบรุ่นก่อนหน้านี้ ดัชนีการถ่ายเทความร้อนคำนวณจากเวลาเฉลี่ยเป็นวินาทีเพื่อให้อุณหภูมิเพิ่มขึ้น 24 ± 0.2 ℃เมื่อทำการทดสอบด้วยวิธีนี้โดยใช้แผ่นทองแดงและอุณหภูมิเริ่มต้นที่ 25 ± 5 ℃ ดัชนีการถ่ายเทความร้อนมีวิธีการจัดลำดับวัสดุซึ่งไม่ได้หมายความว่าวัสดุที่ทดสอบจะให้เวลาการป้องกันที่แม่นยำภายใต้เงื่อนไขการใช้งานจริง

มาตรฐาน:

ISO 9151 —— ชุดป้องกันจากความร้อนและเปลวไฟ - การพิจารณาการถ่ายเทความร้อนเมื่อสัมผัสกับเปลวไฟ

BS EN 367 —— ชุดป้องกัน ป้องกันความร้อนและไฟ วิธีการพิจารณาการถ่ายเทความร้อนจากการสัมผัสกับเปลวไฟ

คุณสมบัติ:

1. อุปกรณ์ได้รับการออกแบบและผลิตตามมาตรฐาน EN 367 และ ISO9151

2. อุปกรณ์ประกอบด้วยหัวเผาแผ่นปิดและตัวยึดชิ้นงานที่มีทองแดงวัดความร้อน

3. ใบปะหน้าและที่ยึดชิ้นงานทดสอบจะถูกควบคุมผ่านระบบส่งลมซึ่งควบคุมโดยซอฟต์แวร์โดยอัตโนมัติ

4. ชิ้นงานทดสอบที่วางในแนวนอนภายใต้การไหลของความร้อนที่เกิดขึ้นจาก 80KW / m2 จากเปลวไฟของเตา Meker ที่อยู่ด้านล่าง

5. ความร้อนที่ผ่านเข้าไปในชิ้นงานทดสอบนั้นวัดด้วยความร้อนทองแดงขนาดเล็กที่ด้านบนและสัมผัสกับชิ้นงาน

6. เวลาในการบันทึกอุณหภูมิที่เพิ่มขึ้น 12 หรือ 24 ℃ในแคลอรี่จะถูกบันทึกในไม่กี่วินาที

7. อุปกรณ์ระบายความร้อนด้วยความร้อนช่วยลดเวลาในการทดสอบลง

8. ผลลัพธ์เฉลี่ยสำหรับตัวอย่างทดสอบทั้งสามนั้นคำนวณเป็น HTI

9. การสอบเทียบความหนาแน่นการไหลของความร้อน 80 kW / m2 จะดำเนินการโดยอัตโนมัติโดยซอฟต์แวร์

พารามิเตอร์ทางเทคนิค :

1. เครื่องทดสอบประกอบด้วยกล่องควบคุมและโครงสำหรับทดสอบสแตนเลส
2. เครื่องวัดความร้อนทองแดงทำจากทองแดง 99% เส้นผ่าศูนย์กลาง 40 มม. ความหนา 1.6 มม. น้ำหนัก 18 กรัม thermocouple constantan;
3. มี 1.6mm หนาทองแดงกรอบการสนับสนุนตัวอย่าง; ขนาดคือ 150mmx150mm, รูตรงกลางของ 50mm x 50mm;
4. อลูมิเนียมความร้อน; ขนาดของ 149mm x 149mm; ความหนาของ 6mm; รูขุมขนขนาดกลาง 90mm; น้ำหนัก 264 ± 13g;
5. กรอบรองรับชิ้นงานทดสอบทำจากสแตนเลส และระยะทางตัวอย่างคือ 50 มม. จากปากเตา
6. เครื่องทดสอบถูกนำเข้าเครื่องเขียน Meckel จากสหรัฐอเมริกา; เส้นผ่าศูนย์กลางปากเตาเป็น 38mm ± 2mm;
7. วาล์วควบคุมการไหลเข้าปรับเปลวไฟเพื่อเผาผลาญแคลอรี่อย่างแม่นยำ
8. มาตรวัดความดันและควบคุมแรงดันนำเข้าแบรนด์;
9. แผ่นโลหะวางอยู่ระหว่างเตาและตัวอย่างความร้อนสามารถเคลื่อนย้ายได้อย่างอิสระออกไป;
10. ความแม่นยำของจับเวลาคือ 0.1 วินาที;
11. ขนาดตัวอย่าง 140 มม. x 140 มม.
12. พร้อมกับแผ่นโลหะ ขนาดคือ 140 มม. x 140 มม.
13. PLC และหน้าจอสัมผัสระบบควบคุมอัจฉริยะ ;; ระบบจะคำนวณค่าความร้อนโดยอัตโนมัติ
14. ระบบจุดระเบิดอัตโนมัติเวลาอัตโนมัติ;
15. ข้อมูลการทดสอบจะถูกบันทึกโดยอัตโนมัติและระบบการดึงรายงานการทดสอบสามารถพิมพ์ได้อย่างอิสระ;
16. ความแม่นยำของเทอร์โมคับเปิลคือ 0.1 ºC;
17. ขนาดตารางการทดสอบ: 650 มม. x 350 มม. x 650 มม
18. แหล่งจ่ายไฟ 220V 50 / 60Hz
