สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
YUYANG
ได้รับการรับรอง:
ISO 8301, GB/T 10295, ASTM C518, EN 12667
หมายเลขรุ่น:
YY165

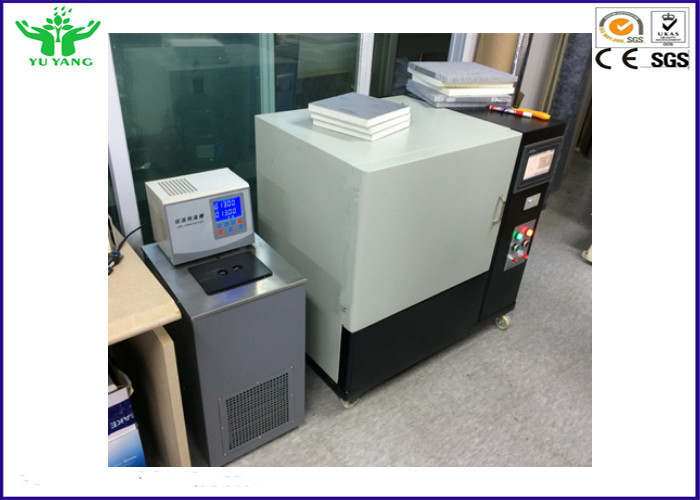

ISO 8301, EN 12667 เครื่องวัดการนำความร้อนของเครื่องวัดอัตราการไหลของความร้อน 0.1 ~ 8.0 m2K / W
รายละเอียด:
ส่วนใหญ่จะใช้เพื่อทดสอบการนำความร้อนของวัสดุฉนวนแก้วไฟเบอร์โฟมและอื่น ๆ วัสดุในการทดสอบประกอบด้วยไฟเบอร์บอร์ด, ไฟเบอร์กลาส, ฟิลเลอร์, ขนหิน, โฟมพลาสติก (XPS / EPS / PUR, ฯลฯ ) แผ่นคอมโพสิตแบบหลายชั้น, แผ่นสูญญากาศ, ผลิตภัณฑ์ยาง, ผลิตภัณฑ์ซีเมนต์ (คอนกรีต), วัสดุผง ยิปซั่มบอร์ดและอื่น ๆ ค่าสัมประสิทธิ์ DRH300 ของการวัดค่าการนำความร้อนเป็นไปตามมาตรฐาน ASTM C 518, ISO8302, ISO 8301, JIS b 1412, DIN EN 12939, DIN EN 13163 กับ DIN EN 12667 และมาตรฐานสากลที่เกี่ยวข้อง เป็นไปตามมาตรฐานการวัดค่าการนำความร้อนของประเทศด้วยเทคโนโลยีการควบคุมอุณหภูมิที่เสถียรและแม่นยำอินเตอร์เฟซคอมพิวเตอร์การตรวจสอบและควบคุมแบบเรียลไทม์ของซอฟต์แวร์การประมวลผลข้อมูลและการบันทึกการเชื่อมต่อ ด้วยข้อได้เปรียบเหล่านี้มันถูกนำไปใช้อย่างกว้างขวางในองค์กรการตรวจสอบคุณสมบัติของวัสดุ, สถาบันการวิจัยทางวิทยาศาสตร์, แผนกตรวจสอบคุณภาพของโรงงาน, สถาบันการเรียนการสอนระดับสูงและการวิจัย
มาตรฐาน:
ISO 8301 ฉนวนกันความร้อน - การกำหนดความต้านทานความร้อนคงที่และคุณสมบัติที่เกี่ยวข้อง - เครื่องวัดการไหลของความร้อน
GB / T 10295 ฉนวนกันความร้อน - การกำหนดความต้านทานความร้อนคงที่และคุณสมบัติที่เกี่ยวข้อง - เครื่องวัดการไหลของความร้อน
ASTM C518 วิธีทดสอบมาตรฐานสำหรับคุณสมบัติการส่งผ่านความร้อนในสภาวะคงตัวโดยเครื่องมือวัดการไหลของความร้อน
EN 12667 ประสิทธิภาพการระบายความร้อนของวัสดุก่อสร้างและผลิตภัณฑ์ - การกำหนดความต้านทานความร้อนโดยใช้แผ่นความร้อนและวิธีการวัดการไหลของความร้อนที่ได้รับการปกป้อง - ผลิตภัณฑ์ที่มีความต้านทานความร้อนสูงและปานกลาง
คุณสมบัติ:
1. มีแผ่นป้องกันแบบฟัซซีที่มีการติดตามอุณหภูมิจานร้อนและเทคโนโลยีการควบคุมที่แม่นยำ
2. ฟังก์ชั่นการสอบเทียบด้วยตนเองของการนำความร้อนและพลังงานความร้อน
3. การชดเชยความหนาของชิ้นทดสอบและอุณหภูมิเฉลี่ย
4. WINDOWS การวิเคราะห์ความร้อนอัตโนมัติวัดซอฟต์แวร์ระบบการวิเคราะห์ข้อมูลและฟังก์ชั่นการส่งออกรายงาน
รายละเอียด:
| ช่วงการนำความร้อน | 0.005 ～ 2.3 W / m • K |
| การทำซ้ำ; ความถูกต้อง | ± 1%; ± 3% |
| ช่วงความต้านทานความร้อน | 0.1 ~ 8.0 m 2 K / W |
| ช่วงอุณหภูมิ | RT ~ 60 ℃ |
| ระบบระบายความร้อน | อ่างน้ำภายนอก / อัดอากาศ |
| อุณหภูมิจานร้อน | อุณหภูมิห้อง ~ 99.99 ℃ |
| อุณหภูมิแผ่นเย็น | 10 ° C <± 0.1 ° C การควบคุมอุณหภูมิด้วยเครื่องมือวัดอุณหภูมิแบบดิจิตอลที่มีความแม่นยำสูง |
| การควบคุมอุณหภูมิด้วยความแม่นยำสูงวัดอุณหภูมิจอแสดงผลดิจิตอลความแม่นยำ / ความละเอียด | 0.1 ℃ / 0.01 ℃ |
| ขนาดตัวอย่าง | ความหนา 300 * 300 มม.: 5 ถึง 50 มม |
| ระบบควบคุมอุณหภูมิแผ่น | การควบคุม PID อัตโนมัติอัจฉริยะจุดข้อมูลที่ตั้งโปรแกรมได้: มากกว่า 10 |
| สภาพแวดล้อม | อุณหภูมิห้อง: 18 ~ 25 ℃ความชื้น: 20 ~ 80% RH |
| การวิเคราะห์ข้อมูล | ซอฟต์แวร์วิเคราะห์ความร้อนอัตโนมัติ, Windows 7 / XP / sp2, อังกฤษ |
| จ่ายแรงดันไฟฟ้า | AC 220V ± 5% พลังงาน: 3.0kw |
| มิติภายนอก น้ำหนักสุทธิ | 89 * 60 * 90 (ซม.); 110kg |
กระบวนการทดสอบ:

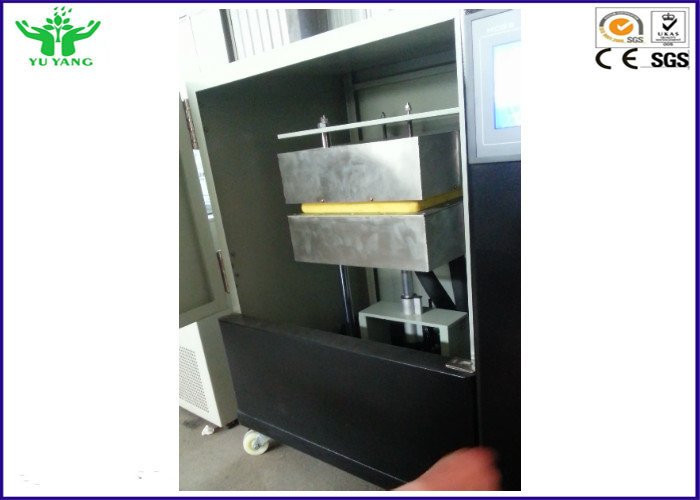

การทดสอบนี้ใช้เครื่องมือวัดการไหลของความร้อน (HFM) เครื่องวัดการไหลของความร้อนประกอบด้วยแผ่นเย็นและแผ่นความร้อนที่รวมเอาทรานสดิวเซอร์ความร้อนสำหรับวัดการไหลของความร้อน วัสดุที่จะวัดจะถูกวางไว้ระหว่างแผ่นเปลือกโลกสองแผ่นที่ถูกควบคุมด้วยอุณหภูมิที่แตกต่างกันเพื่อสร้างการไหลของความร้อนจากแผ่นความร้อนถึงความเย็นซึ่งวัดโดยเครื่องแปลงความถี่ อุปกรณ์ดังกล่าวได้รับการปรับเทียบกับวัสดุที่มีค่าการนำความร้อนที่รู้จักและสามารถใช้ในการวัดวัสดุแบนในช่วงความหนาและค่าการนำไฟฟ้าที่หลากหลาย การทดสอบจะดำเนินการโดยทั่วไปที่มีอุณหภูมิเฉลี่ยระหว่าง35ºFและ110ºFโดยทั่วไปคือ75ºF ความแตกต่างของอุณหภูมิ40ºF - 50ºFใช้กันทั่วไป
ผลลัพธ์สุดท้าย:
กำหนดค่าการนำความร้อน (k-Value) และความต้านทานความร้อน (R-Value) ค่าเหล่านี้สามารถใช้เพื่อกำหนดการสูญเสียพลังงานผ่านวัสดุ การทดสอบนี้สามารถใช้เพื่อให้เป็นไปตามข้อบังคับ R-Value สำหรับวัสดุฉนวนเช่น "กฎ R-Value" ของคณะกรรมาธิการการค้าแห่งสหรัฐอเมริกา (10 CFR 460)
หมายเหตุพิเศษ:
วิธีนี้สามารถใช้เป็นทางเลือกแทน ASTM C177 ซึ่งกำหนดคุณสมบัติเดียวกันโดยใช้อุปกรณ์ที่แตกต่างกันที่เรียกว่า Guarded Hot Plate Apparatus (GHP)
