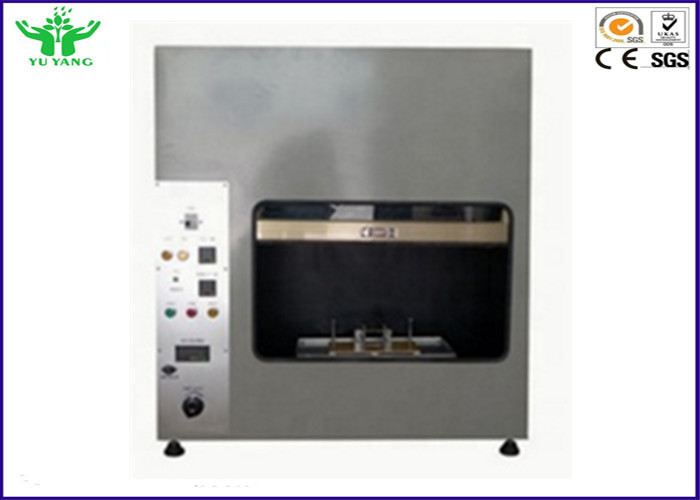

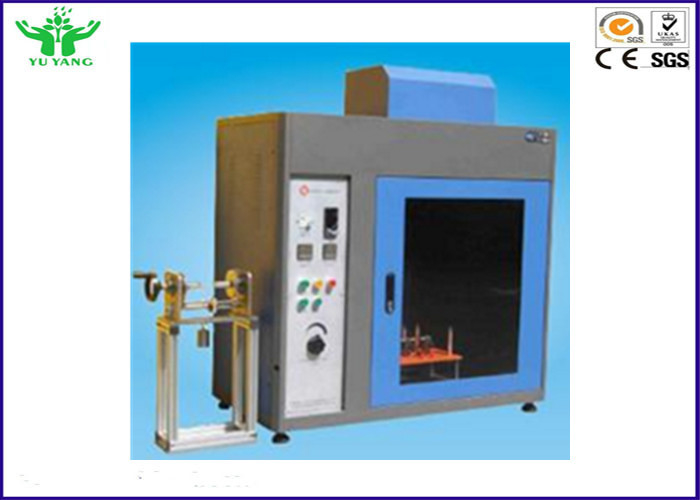

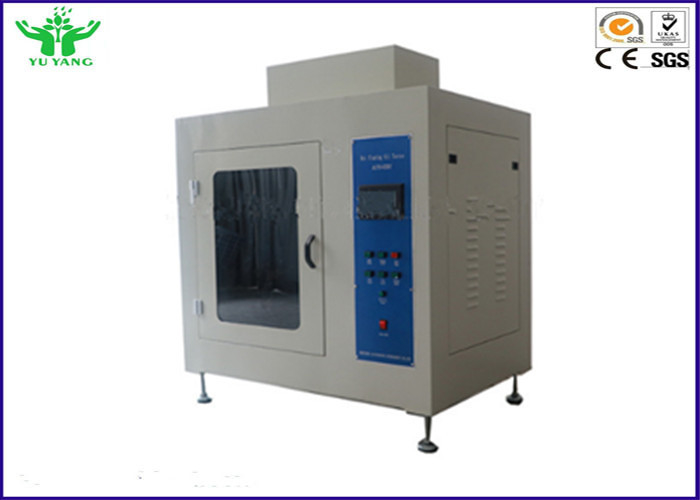

IEC 60695-2-20 ลวดจุดระเบิดร้อนอุปกรณ์ทดสอบลวดจุดระเบิดร้อนทดสอบ

การประยุกต์ใช้:

มันเหมาะสำหรับผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์วัสดุเครื่องใช้ในครัวเรือนที่จะทำการทดสอบอันตรายจุดระเบิด มันจำลองแหล่งความร้อนหรือแหล่งกำเนิดประกายไฟของชิ้นส่วนเรืองแสงและความต้านทานต่อการโอเวอร์โหลดซึ่งอาจทำให้เกิดความเครียดจากความร้อนในช่วงเวลาสั้น ๆ การทดสอบการจุดระเบิดขดลวดลวดความร้อนใช้ขนาดเฉพาะ (Dia: 0.5mm; Length: 250mm) และวัสดุเฉพาะ (Ni80 / Cr20) ของแถบฮีตเตอร์ซึ่งมีการอบอ่อนล่วงหน้าด้วยพลังงานความร้อนที่ต้องการ (0.26W / มม.) และเวลาที่กำหนด (8 วินาที ~ 12 วินาที) จากนั้นแถบเครื่องทำความร้อนคอยล์บนชิ้นงานเป็นเวลา 5 รอบตามความตึงของการห่อลวด (5.4N) และระยะการห่อลวดที่แน่นอน (6.35 มม.) จากนั้นนำชิ้นงานที่มีแถบฮีตเตอร์ห่อมาทดสอบจนถึงยุค 120 ภายใต้ข้อกำหนดพลังงานความร้อน (0.26W / มม.) ผู้ใช้สามารถตัดสินความเสี่ยงจากไฟไหม้ได้ว่าชิ้นงานติดไฟและเวลาจุดติดไฟหรือไม่

พารามิเตอร์ :

ข้อมูลจำเพาะ:

ระยะทางผู้ถือ Anneal: 250 มม

ระยะทางและความสูงของตัวยึดชิ้นงาน: 70 มม

ความสูง: 60 มม. (ระยะห่างจากพื้นผิวของขาตั้งกับพื้นผิวของแผ่นขั้วต่อ)

ความตึงเครียดห่อลวดและระยะทาง: 5.4N ± 0.05N, 6.3mm ± 0.2mm (ภายใน 31.5 มม. ± 0.5 มม. ขดลวด 5 รอบมาตรฐานแห่งชาติคือ 6mm)

เวลาหลอมและกำลังไฟ: 8s ~ 12s (จอแสดงผลดิจิตอลสามารถตั้งค่าล่วงหน้าได้) 0.26W / mm ± 4% (ปรับจอแสดงผลดิจิตอล)

เวลาในการทดสอบและกำลังไฟ 120 วินาที (สามารถตั้งค่าล่วงหน้าได้ 1s ~ 999.9s) 0.26W / mm ± 4% (ปรับจอแสดงผลดิจิตอลได้)

มาตรฐาน:

GB4943 - 2001, IEC60950: 1999, IEC60695-2-20, UL60950, ASTM D3874 - 1997
