Dongguan Yuyang INSTRUMENT CO.,LTD
ผู้ผลิตอุปกรณ์ทดสอบคุณภาพดีของจีน
 |
| สถานที่กำเนิด: | ประเทศจีน |
| ชื่อแบรนด์: | YUYANG |
| ได้รับการรับรอง: | ASTM D1238, ISO 1133, ASTM D3364, BS2782, DIN53735, JIS K7210 |
| หมายเลขรุ่น: | YY166 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
|---|---|
| ราคา: | Negotiation |
| รายละเอียดการบรรจุ: | กล่องไม้อัด |
| เวลาการส่งมอบ: | 15 วันทำงาน |
| เงื่อนไขการชำระเงิน: | T / T, L / C, Wester N Union |
| สามารถในการผลิต: | 10 ชุดต่อไตรมาส |
| ชื่อผลิตภัณฑ์: | อุปกรณ์ทดสอบไฟ | การใช้: | การทดสอบดัชนีการไหลละลาย |
|---|---|---|---|
| มาตรฐาน: | ASTM D1238, ISO 1133, ASTM D3364, BS2782, DIN53735, JIS K7210 | ช่วงอุณหภูมิ: | 100~450℃ |
| มิติ: | 550×430×730mm | อำนาจ: | 220V±10%, AC, 50HZ, 3A |
| น้ำหนัก: | 65kg | ตุ้มน้ำหนักมาตรฐาน: | 875,960,1200,1640g |
| แสงสูง: | การทดสอบการติดไฟในแนวตั้ง MVR,การทดสอบการติดไฟในแนวตั้ง MFR,เครื่องมือการแพร่กระจายไฟ BS2782 |
||

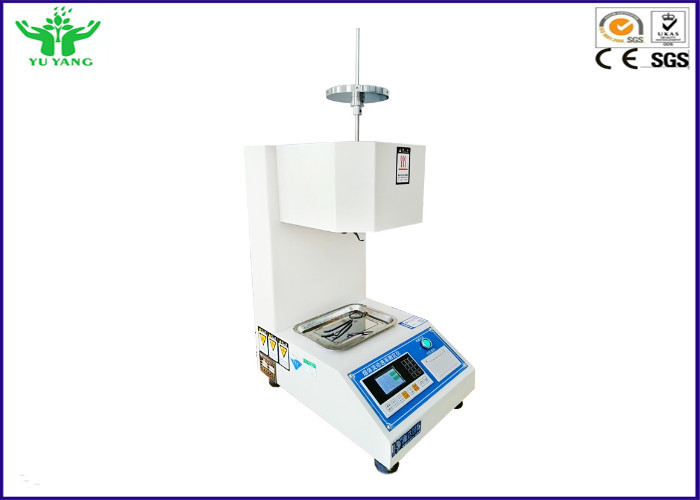

100~450℃ เครื่องวัดดัชนีการไหลละลาย MFR MVR เทอร์โมพลาสติก ISO 1133 ASTM D1238
วิธีการ
แม้ว่ามาตรฐาน ISO 1133 จะต้องใช้เวลาอุ่นก่อนห้านาที แต่ ASTM D1238 จะต้องใช้เวลาอุ่นเครื่องก่อนเจ็ดนาทีมาตรฐาน ISO 1133 มีจุดเริ่มต้น 50 มม. และให้ระยะการเดินทางของลูกสูบ 30 มม. ในขณะที่วิธี ASTM D1238 มีจุดเริ่มต้นที่ 46 มม. และมีระยะการเดินทางระหว่าง 6.35 ถึง 25.4 มม.นอกจากนี้ มาตรฐาน ISO และ ASTM ยังเสนอความแตกต่างเล็กน้อยในตีนลูกสูบของตัวทำดัชนีการหลอมเหลว
คำอธิบาย:
อัตราการไหลของมวลหลอมเหลว (MFR) และอัตราการไหลของปริมาตรหลอมเหลว (MVR) ถูกกำหนดโดยการอัดวัสดุหลอมเหลวออกจากถังของพลาสโตมิเตอร์ภายใต้สภาวะอุณหภูมิและโหลดที่กำหนดไว้ล่วงหน้าสำหรับอัตราการไหลของมวลหลอมเหลว ส่วนที่กำหนดเวลาของเครื่องอัดรีดจะถูกชั่งน้ำหนักและอัตราการอัดรีดจะคำนวณเป็น g/10 นาทีและบันทึกไว้สำหรับอัตราการไหลของปริมาตรหลอมเหลว ระยะทางที่ลูกสูบเคลื่อนที่ในเวลาที่กำหนดหรือเวลาที่ต้องใช้เพื่อให้ลูกสูบเคลื่อนที่ในระยะทางที่กำหนดจะถูกวัดเพื่อสร้างข้อมูลในหน่วย cm3/10 นาทีอัตราการไหลของปริมาตรหลอมเหลวอาจแปลงเป็นอัตราการไหลของมวลหลอมเหลว หรือในทางกลับกัน หากทราบความหนาแน่นของวัสดุภายใต้สภาวะของการทดสอบ
มาตรฐาน:
ISO1133, ASTM D1238, ASTM D3364, BS2782, DIN53735, JIS K7210
ISO 1133 เทียบกับASTM D1238
ISO และ ASTM เสนอมาตรฐานสำหรับการซื้อที่เว็บไซต์ของตน
ในโลกของพลาสติก ดัชนีการไหลของของเหลวจะวัดอัตราการไหล หรือการไหลที่เกิดขึ้นในพอลิเมอร์ธรรมชาติหรือมาสเตอร์แบทช์ในช่วง 10 นาทีเมื่อลูกสูบใช้แรงดันคงที่ที่ 190 องศาเซลเซียสการรู้ MFI ช่วยให้ผู้ผลิตประเมินความหนืดของสารเพื่อควบคุมกระบวนการผลิตได้ดียิ่งขึ้นInternational Organization for Standardization's 1133 และ American Society for Testing and Material's ASTM D1238 ทำหน้าที่เป็นมาตรฐานสำหรับการวัดดัชนีการไหลของของเหลว
ความคล้ายคลึงกัน
ISO 1133 และ ASTM D1238 มีความคล้ายคลึงกันมากกว่าความแตกต่างผู้ผลิตพิจารณามาตรฐานเหล่านี้ “เทียบเท่าทางเทคนิค” เนื่องจากทั้งสองให้รายละเอียดมาตรฐานที่คล้ายคลึงกันสำหรับการใช้พลาสโตมิเตอร์แบบอัดรีด ซึ่งเรียกกันทั่วไปว่าดัชนีการหลอมเหลวมาตรฐานทั้งสองมีการทดสอบที่วัดจุดหนึ่งบนเส้นโค้งความหนืดภายใต้สภาวะควบคุม และทั้งสองแสดง MFI ในหน่วยกรัมต่อ 10 นาทีแต่ละมาตรฐานจะระบุความยาวและเส้นผ่านศูนย์กลางของปากกระบอกปืน อุณหภูมิของกระบอกสูบ และพิกัดน้ำหนักของลูกสูบ
คุณสมบัติ:
ASTM D1238 นำเสนอรูปแบบการทดสอบการไหลของของเหลวที่เรียกว่าการทดสอบการไหลละลายแบบหลายน้ำหนักขั้นตอนนี้ ซึ่งใช้น้ำหนักของวัสดุต่างกัน สามารถวัดค่าได้หลายครั้งในการชาร์จครั้งเดียว รวมถึงการวัดภายใต้สภาวะโหลดที่แตกต่างกันมาตรฐาน ISO 1133 ไม่ได้ให้รายละเอียดวิธีทางเลือกนี้มาตรฐาน ASTM ยังให้รายละเอียดข้อกำหนดทางเทคนิคที่แนะนำสำหรับตัวทำดัชนีการหลอมเหลว ในขณะที่ ISO 1133 ขาดคุณสมบัตินี้
ขั้นตอน A และ B
ISO 1133 และ ASTM D1238 เสนอวิธีทดสอบ MFI สองวิธี ซึ่งรู้จักกันในชื่อขั้นตอน A และ B ขั้นตอน A อาศัยตัวทำดัชนีการหลอมละลายแบบแมนนวลซึ่งจะทำการตัดตามช่วงเวลาที่กำหนด จากนั้นจึงชั่งน้ำหนักบนเครื่องชั่งเชิงวิเคราะห์เพื่อกำหนด MFI ในขณะที่ขั้นตอน B จะไม่มีการตัด หรือชั่งน้ำหนักแต่จะกำหนด MFI ผ่านการวัดปริมาตรของเรซินที่อัดรีดแทนโดยปกติ ขั้นตอน B จะให้การวัดที่แม่นยำยิ่งขึ้น เนื่องจากมีโอกาสน้อยที่จะเกิดการแทรกแซงจากผู้ใช้อย่างไรก็ตาม ขั้นตอนนี้ต้องการค่าความหนาแน่นของเรซินหลอมเหลวที่แม่นยำที่อุณหภูมิทดสอบ ในขณะที่ขั้นตอน A ไม่ต้องการความรู้นี้
ข้อมูลจำเพาะ:
| แบบอย่าง | YY166 | |
| ช่วงอุณหภูมิ | ℃ | 100~450 |
| ความแม่นยำของอุณหภูมิ | ℃ | ±0.5 |
| ความแปรปรวนของอุณหภูมิใน 4 ชั่วโมง | ℃ | ≤0.5 |
| ความแปรผันของอุณหภูมิโดยมีระยะห่างระหว่าง เหนือผิวแม่พิมพ์ 10 มม. และ 50 มม. |
℃ | ≤1 |
| ความละเอียดของอุณหภูมิ | ℃ | 0.1 |
| ช่วงเวลาการฟื้นตัวของอุณหภูมิหลังจากเปลี่ยนตัวอย่างทดสอบ | นาที | ≤4 |
| ช่วงเวลา | ที่สอง | 0~6000 |
| ความละเอียดของเวลา | ที่สอง | 0.1~1 |
| เส้นผ่านศูนย์กลางภายในของแม่พิมพ์ | mm | Φ2.095±0.005 |
| เส้นผ่านศูนย์กลางด้านในของถังบรรจุ | mm | Φ9.550±0.025 |
| ความแม่นยำของตุ้มน้ำหนัก | ≤±0.5% | |
| ตุ้มน้ำหนักมาตรฐาน | NS | 875,960,1200,1640 |
| การผสมผสานที่เป็นไปได้ของตุ้มน้ำหนักมาตรฐาน | NS | 325, 1200, 2160, 3800, 5000 |
| ช่วงการวัด | กรัม/10 นาที | 0.1~100 |
| มิติ | mm | 550×430×730 |
| พาวเวอร์ซัพพลาย | 220V±10%, AC, 50HZ, 3A | |
| น้ำหนัก | กิโลกรัม | 65 |
| อุปกรณ์ตัดไฟ | ตัดอัตโนมัติ/จ็อก/แมนนวล |
อุปกรณ์มาตรฐาน
| สังเกต | ปริมาณ |
| เครื่องหลัก (พร้อมแผงควบคุมในตัว, เครื่องพิมพ์ขนาดเล็ก, เครื่องทำความร้อนกระบอกสูบ, มีดตัด) | 1 ชุด |
| ก้านลูกสูบ (พร้อมสตั๊ด, ไกด์ลูกสูบ) | 1 ชุด |
| ดายมาตรฐาน Φ2.095±0.005mm | 1 ชุด |
| ถาดตุ้มน้ำหนักรูปตัว T | 1 ชุด |
| โหลด 5000g น้ำหนัก 875g, 960g, 1200g, 1640g | อย่างละ 1 ชุด |
| ไดคลีนร็อด, กระบอกคลีนร็อด, แกนบรรจุ, กรวยเติม, ตัวป้อน, มีดด้ามไม้, ใบมีดตัดสำหรับใช้สำรอง | อย่างละ 1 ชุด |
โหลดทดสอบ
| โหลด (ก.) | การรวมกันของน้ำหนักตาย (g) |
| 325 | ถาดน้ำหนักรูปตัว T และน้ำหนักของลูกสูบ |
| 1200 | 325+875 |
| 2160 | 325+875+960 |
| 3800 | 325+875+960+1640 |
| 5000 | 325+875+960+1640+1200 |
| 10000 | 325+875+960+1640+1200+2500+2500 |
| 21600 | 325+875+960+1640+1200+1600+2500+2500+2500+2500+2500+2500 |
ผู้ติดต่อ: Seline Yu
โทร: +86-13825728643
