ASTM E648 การทดสอบสารหน่วงไฟ, อุปกรณ์ทดสอบไฟฟลักซ์ความร้อนแบบกระจายความร้อน 120 มม

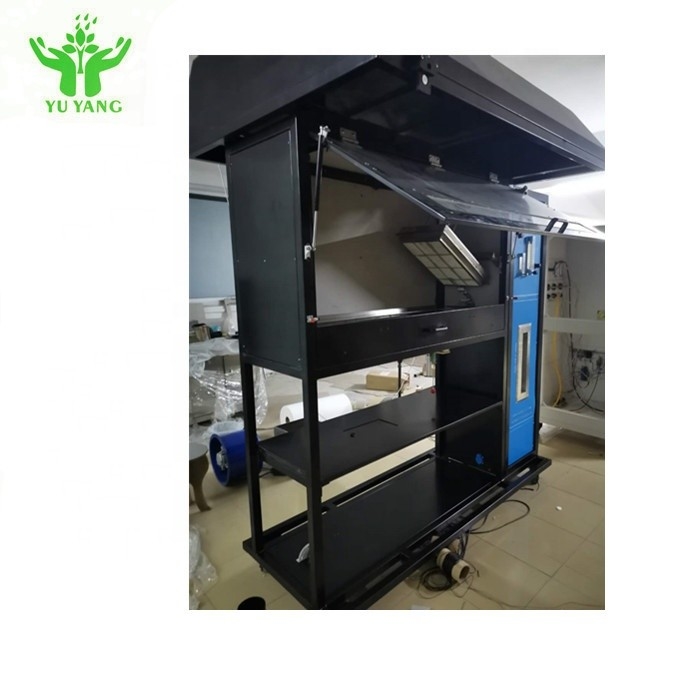

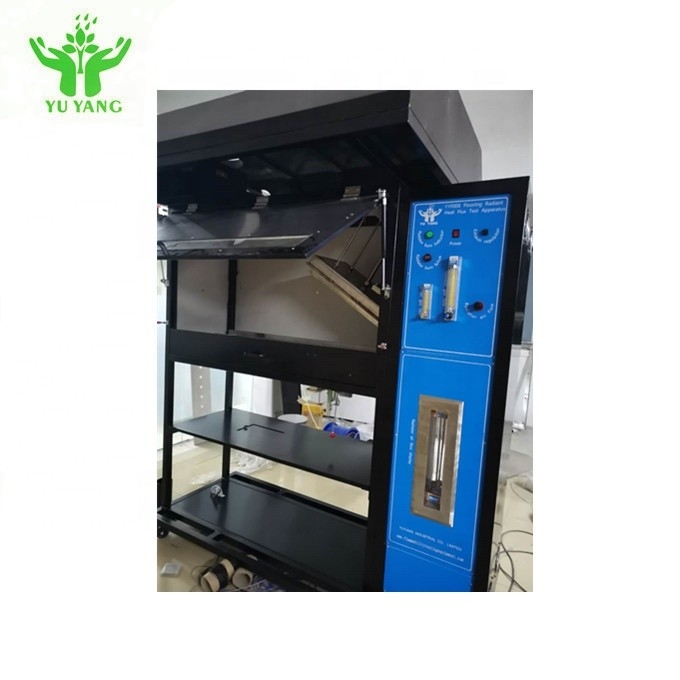

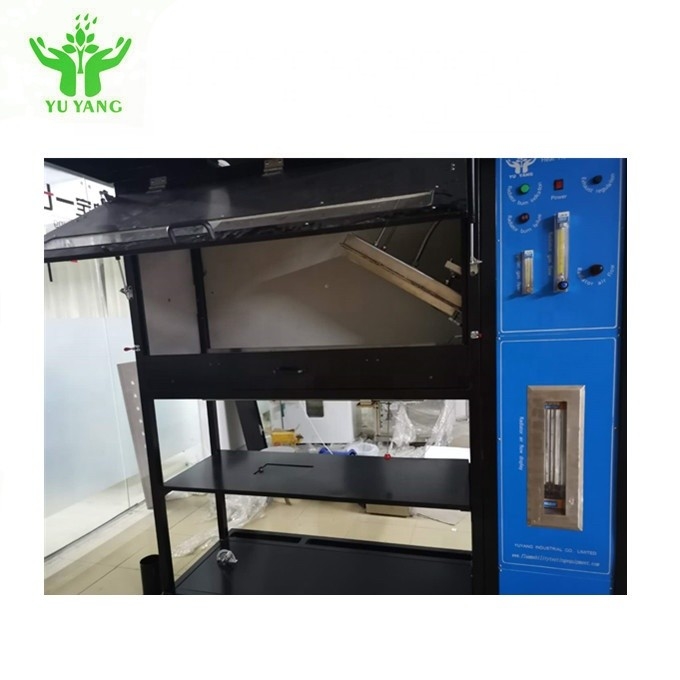

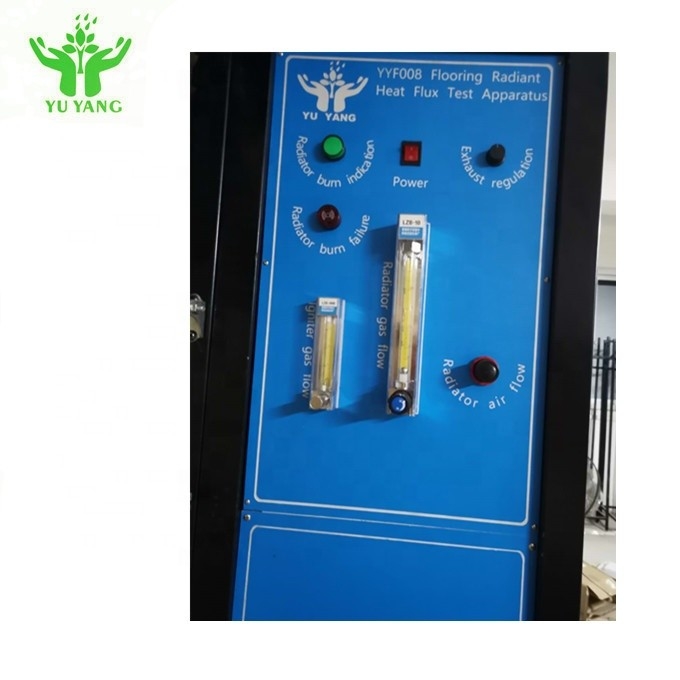

ASTM E648 ISO9239-1 อุปกรณ์ทดสอบไฟฟลักซ์ความร้อนจากพื้น Radiant

คำอธิบาย:

วิธีการทดสอบนี้ใช้เพื่อวัดฟลักซ์การแผ่รังสีวิกฤตของระบบปิดพื้นที่ติดตั้งในแนวนอนซึ่งสัมผัสกับแหล่งกำเนิดประกายไฟในสภาพแวดล้อมความร้อนที่มีการแผ่รังสีภายในห้องทดสอบนอกจากนี้ยังสามารถใช้วัดฟลักซ์การแผ่รังสีที่สำคัญเช่นเดียวกันนี้สำหรับฉนวนเซลลูโลสบนพื้นห้องใต้หลังคาที่เปิดโล่ง เหมาะสำหรับวัสดุปูพื้นทุกประเภทเช่น พรมสิ่งทอ ไม้เนื้ออ่อน ไม้ ยางและพลาสติกปูพื้น และวัสดุพ่นแผ่นพื้นวัสดุรองพื้น วัสดุรองพื้น หรือวัสดุปูพื้น การเปลี่ยนแปลงอื่นๆ มีแนวโน้มที่จะส่งผลต่อผลการทดสอบ ซึ่งใช้ในการทดสอบและอธิบายภายใต้สภาวะควบคุมในห้องปฏิบัติการ การเผาไหม้ของร้านค้า ลักษณะของวัสดุที่จับคู่กับความร้อนของปฏิกิริยาต่อไฟ

มาตรฐาน:

GB / T11785 "การวัดประสิทธิภาพการเผาไหม้ของพื้น - แหล่งความร้อนที่แผ่รังสี"
ISO9239-1:2002 “ประสิทธิภาพการเผาไหม้ของพื้น ส่วนที่ 1-ประสิทธิภาพการเผาไหม้ถูกกำหนดด้วยทรัพยากรความร้อนแบบแผ่รังสี”
ASTM E648:วิธีทดสอบมาตรฐานสำหรับฟลักซ์การแผ่รังสีวิกฤตของระบบการปูพื้นโดยใช้ Radiant Heat
ASTM E970:วิธีทดสอบมาตรฐานสำหรับฟลักซ์การแผ่รังสีวิกฤตของฉนวนพื้นห้องใต้หลังคาแบบเปิดเผยโดยใช้แหล่งพลังงานความร้อนแบบแผ่รังสี
NFPA 253:วิธีทดสอบมาตรฐานสำหรับฟลักซ์การแผ่รังสีวิกฤตของระบบการปูพื้นโดยใช้แหล่งพลังงานความร้อนแบบแผ่รังสี

ข้อมูลจำเพาะ:

1. แหล่งจ่ายไฟ: AC 220V, 50HZ;
2. กำลังไฟทั้งหมด: 2KW;
3. ตัวจับเวลา: ความแม่นยำของเวลา <1s / h;
4. ช่วงการวัดฟลักซ์ความร้อน: (0-15) Kw / m2;
5. ความถูกต้องของเครื่องวัดความร้อน: ± 0.2Kw / m2;
6. ความแม่นยำของเครื่องวัดการไหลของความร้อน: <± 3%;
7. ช่วงการวัดอุณหภูมิการแผ่รังสีความร้อน: 400-600 ℃ ความแม่นยำ ± 0.5 ℃;
8. ข้อผิดพลาดอุณหภูมิ Blackbody: ± 5 ℃;
9. ความเร็วไอเสีย: (2.5 ± 0.2) m / s;
10. ความจุไอเสีย: (39-85) m3 / นาที;
11. ขนาดแผงเรืองแสงทนไฟที่มีรูพรุน: 300 มม. × 450 มม. ความสามารถในอุณหภูมิสูงประมาณ 900 ℃
12. เทอร์โมคัปเปิล: เส้นผ่านศูนย์กลาง K เทอร์โมคัปเปิลหุ้มด้วยสแตนเลสขนาด 3.2 มม.
13. ข้อกำหนดการกระจายความร้อน: ที่ 200 มม. : (9.1 ± 0.4) KW / m2;
ที่ 400 มม. : (5.0 ± 0.4) KW / m2;
ที่ 600 มม. : (2.4 ± 0.2) KW / m2;
14. ก๊าซเผาไหม้: โพรเพน (ลูกค้า);
15. อัตราการไหลของก๊าซเผาไหม้: (0.026 ± 0.002) L / S;
16. หัวเตาเผาไหม้: เส้นผ่านศูนย์กลางภายนอก ¢ เส้นผ่านศูนย์กลางภายใน 10 มม. ¢ 6 มม. รูหัวเผา 35 ¢ 0.7 มม.
17. ความสูงของเปลวไฟ: ปรับได้ 60 ~ 120 มม.
18. ระบบจุดระเบิด: การจุดระเบิดด้วยไฟฟ้าแรงสูง
19. ระบบไอเสียทรงพลัง: เครื่องนี้ติดตั้งพัดลมดูดอากาศกำลังสูง เมื่อการทดสอบเสร็จสิ้น ระบบจะสตาร์ทพัดลมดูดอากาศภายนอก
