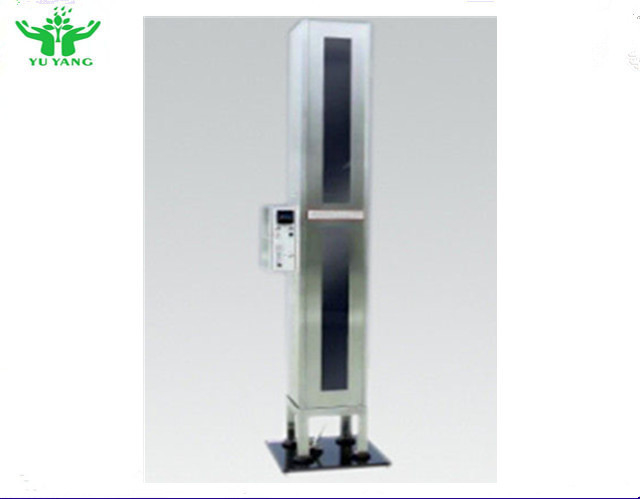

NFPA Propagation อุปกรณ์ทดสอบความไวไฟ 800-1000BTU/Ft3

NFPA 701-204 วิธีการ2 เครื่องทดสอบการแพร่กระจายเปลวไฟสิ่งทอและฟิล์ม

แอปพลิเคชัน:
ใช้เพื่อประเมินการแพร่กระจายของเปลวไฟเกินกว่าบริเวณที่สัมผัสกับแหล่งกำเนิดประกายไฟมันมีผลบังคับใช้
ไปจนถึงผ้าเคลือบไวนิลและผ้าปิดทึบ รวมถึงผ้าหลายชั้น ฟิล์ม และมู่ลี่พลาสติก
มีหรือไม่มีการเสริมแรงหรือรองรับ โดยมีความหนาแน่นของพื้นที่มากกว่า 700 ก./ตร.ม.

มาตรฐาน:
NFPA 701-204 วิธีการ2

ข้อมูลจำเพาะ:
1. ห้องปฏิบัติการ: ตาม 12.2 ของ NFPA 701-2004
1.1 ข้อกำหนดของเตาเผา: ความยาว ความกว้าง (305 ± 5) มม. ความสูง (2130 ± 10) มม.
1.2 โครงสร้าง: ทำจากสแตนเลส 304 # หนา 1.5 มม.หน้าหน้าต่างสังเกตการณ์โปร่งใส
1.3 แกนตัวอย่างยอดนิยม:

1.3.1 จากด้านล่างของขอบตัวเตา 1190 ± 10 มม. ควรตั้งค่าทั้งสองด้านเป็น 4mm
การจัดแนวแนวนอนของรู
1.3.2 ประกอบด้วย เหล็กเส้นที่มีเส้นผ่านศูนย์กลาง (1.5 ± 0.1) มม. หรือ (3.0 ± 0.1) มม. และยาว (330
± 10) มม. ซึ่งปลายด้านหนึ่งถูกตัดให้แหลมคม
1.4 แท่งตัวอย่างด้านล่าง: ประกอบด้วยแท่งเหล็กที่มีเส้นผ่านศูนย์กลาง (1.5 ± 0.1) มม. และ (255 ± 10)
มม. ให้ตัดปลายด้านหนึ่งให้เป็นปลายแหลม
1.5 เส้นบอกแนวแนวตั้ง:
1.5.1 สายนำแนวตั้งคู่หนึ่งทำจากลวดเหล็กอ่อนตั้งอยู่ตรงกลางของตัวเตา
(100 ± 5) มม. ทั้งด้านซ้ายและด้านขวา (ระยะห่างของสายไฟคู่หนึ่งคือ (200 ± 5) มม.)
1.5.2 ระยะห่างระหว่างเส้นของแต่ละคู่คือ (25 ± 2) มม. (จากด้านหน้าไปด้านหลังในกล่อง)
1.5.3 ลวดนำแนวตั้งจะต้องติดตั้งบนแท่งที่มีเส้นผ่านศูนย์กลาง (6 ± 0.05) มม.
1.6 ส่วนบนของห้องทดสอบต้องติดตั้งแผ่นกั้นใยแก้วขนาด
(1000 ± 10) มม. × (125 ± 5) มม.ผ้าใยแก้วจะทำด้วยด้ายเย็บแก้วอย่างละอัน
ปลาย (40 ± 3) มม. (3 ± 0.2) มม. × (330 ± 5) มม. และทะลุผ่านรู (4 ± 0.5) มม. ใน
ตรงกลางด้านบนของห้อง(4 ± 0.5) มม. × 25 ± 1) มม. ปลายแต่ละด้านเป็นทรงกลม
2 หัวเตา:
2.1 ติดตั้งในที่นั่งคงที่ เอียง 20 มุม;
2.2 ความร้อนจากเตา: 800BTU / ft3 ~ 1000BTU / ft3
2.3 หัวฉีดจากด้านล่างของการทดสอบ: 100mm
2.4 เครื่องวัดการไหล: สำหรับเครื่องวัดอัตราการไหลของโรเตอร์ ช่วงสูงสุดควรเป็น 150 L / hr หรือ 300 L / hr
2.5 วาล์วเข็ม: ปรับความสูงของเปลวไฟ
2.6 เกจวัดแรงดัน: 0 ~ 1Mpa ความแม่นยำ 0.5
2.7 มาตราส่วนการวัดเปลวไฟ: วัดความสูงของเปลวไฟของหัวเผาและขนาดตัวอย่างด้วยความแม่นยำ 1 mm
3 ส่วนควบคุม:
3.1 เครื่องจุดไฟ: การจุดระเบิดอัตโนมัติด้วยไฟฟ้าแรงสูง
3.2 ตัวจับเวลา:
3.2.1 ระยะเวลาการเผาไหม้: ตั้งค่าโดยพลการ 0-99.99s, ความละเอียด 0.01s, ความแม่นยำ 0.1s
3.2.2 เวลาการเผาไหม้ต่อเนื่อง: ตั้งค่าโดยพลการ 0-99.99s, ความละเอียด 0.01s, ความแม่นยำ 0.1s
3.3: การควบคุมอัตโนมัติ: เช่นการจุดระเบิด, ระยะเวลาการเผาไหม้, เวลาการเผาไหม้อย่างต่อเนื่อง

พารามิเตอร์หลัก:
