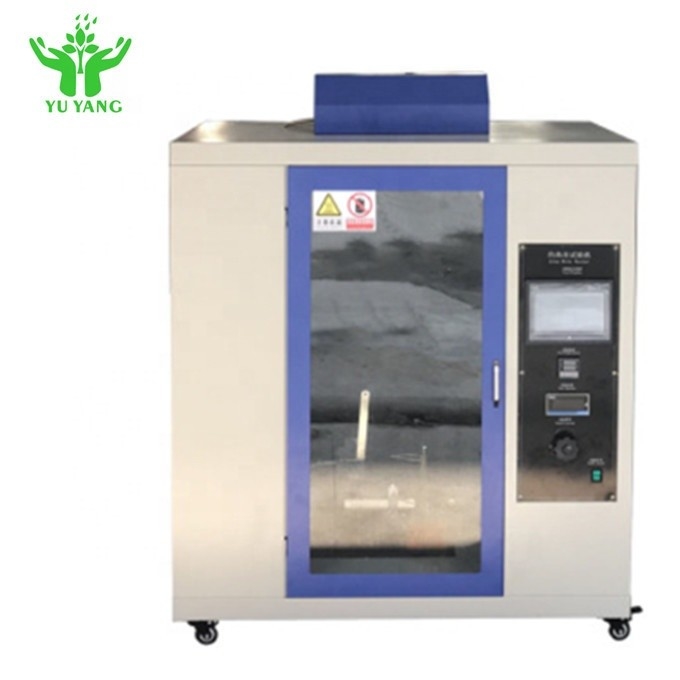

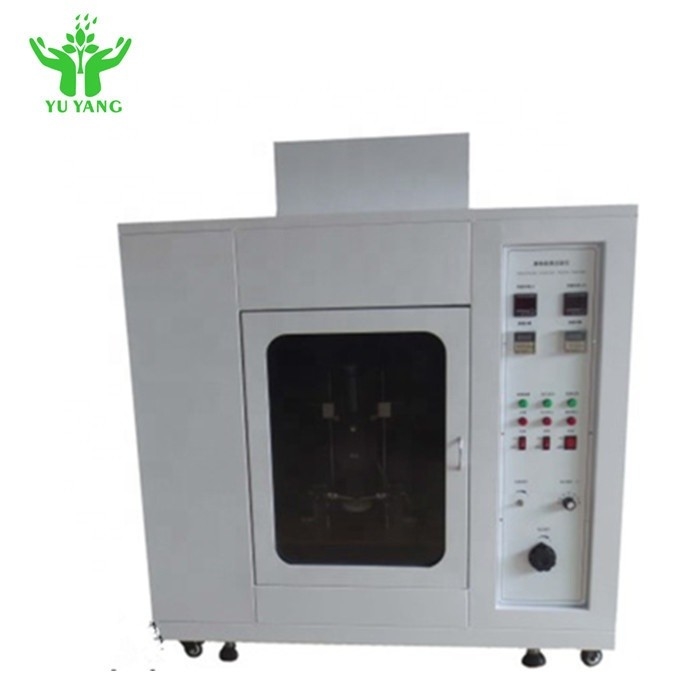

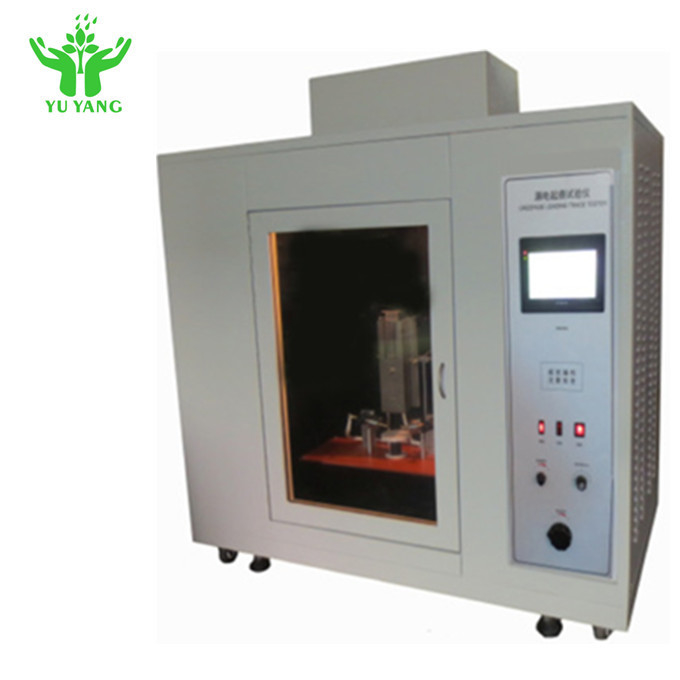

ASTM D3638-92 เครื่องทดสอบดัชนีการติดตาม, 44-50Drops / Cm3 การทดสอบแรงดันต่ำ

ASTM D3638-92 เครื่องทดสอบดัชนีการติดตามแรงดันต่ำอุปกรณ์ทดสอบความไวไฟ

คำอธิบาย:

ASTM D3638-92 เครื่องทดสอบการติดตามแรงดันต่ำจำลองสภาพเปียก/ความชื้น, ดัชนีการติดตามการทดสอบ (CTI)

และดัชนีต่อต้านการติดตาม (PTI)ใช้สำหรับผลิตภัณฑ์อิเล็กทรอนิกส์ไฟฟ้า วัสดุฉนวนที่เป็นของแข็งของ

เครื่องใช้ไฟฟ้าในครัวเรือนและผลิตภัณฑ์อื่นๆ

วิธีทดสอบ:

บนพื้นผิวของวัสดุฉนวนที่เป็นของแข็ง ที่ขั้วไฟฟ้าแพลตตินั่ม 2 มม. x 5 มม. ให้ออกแรงบางอย่าง

แรงดันไฟและตั้งเวลา 30 วินาที หยดปริมาตรหยดที่มีกฎ (0.1% NH 4CL) ที่ความสูง 35 มม. แล้วประเมินของแข็ง

พื้นผิววัสดุฉนวนภายใต้สนามไฟฟ้ารวมและความสามารถในการทนต่อมลภาวะปานกลาง

กำหนดดัชนีการติดตาม (CTI) และดัชนีต่อต้านการติดตาม (PTI)

มาตรฐานการทดสอบ:

IEC60112:2003, UL746A, ASTM D 3638-92, DIN 53480, GB4706.1, GB4207 และการทดสอบอื่นที่เทียบเท่า

มาตรฐาน.

ข้อมูลจำเพาะ:

1. วัสดุอิเล็กโทรด: แพลทินัม/สแตนเลส

2. ขนาดอิเล็กโทรด: (2 มม. ± 0.1 มม.) x (5 มม. ± 0.1 มม.) x (40 มม. ± 5 มม.), อิเล็กโทรดทองคำขาว 12 มม., 30 °± 2 °ลาดเท

3. ระยะอิเล็กโทรด: 4.0 มม. ± 0.01 มม. มุม 60 °± 5 °

4. แรงดันอิเล็กโทรด: 1.00N±0.001N

5. ทดสอบความต้านทานของสารละลาย: สารละลาย A 0.1% NH 4CI, 3.95±0.05 Ω.m, สารละลาย B 1.98±0.05 Ω.m

6. ปริมาณการลดลง: 20 หยด 0.380 ~ 0.480g, 50 หยด 0.997 ~ 1.147g (ปรับได้)

7. ความสูงลดลง: 35 มม. ± 5 มม. (ปรับได้)

8. เวลาดรอป: 30s±10.1s, จอแสดงผลดิจิตอล, ตั้งค่าล่วงหน้า, 50 หยดเวลา 24.5min±2min

9. ปริมาณการวาง: 1-9999, จอแสดงผลดิจิตอล, ที่ตั้งไว้ล่วงหน้า

10. ทดสอบความเร็วลม: 0.2m/s

11. แรงดันทดสอบ: 100V ~ 1000V (การแบ่งขนาด 25V ปรับได้)

12. แรงดันไฟตก: 8% เมื่อ 1.0A±0.1A

13. ขนาดห้องภายนอก: 600Wx1000Hx500D mm

14. เส้นผ่านศูนย์กลางของช่องระบายอากาศ: 100mm

15. แหล่งจ่ายไฟ: AC 1 เฟส 220V 50/60Hz 500W
