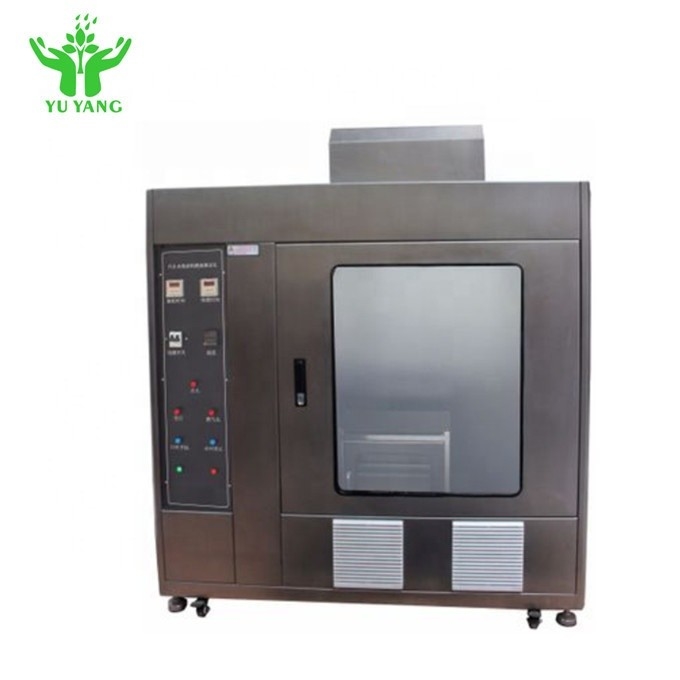

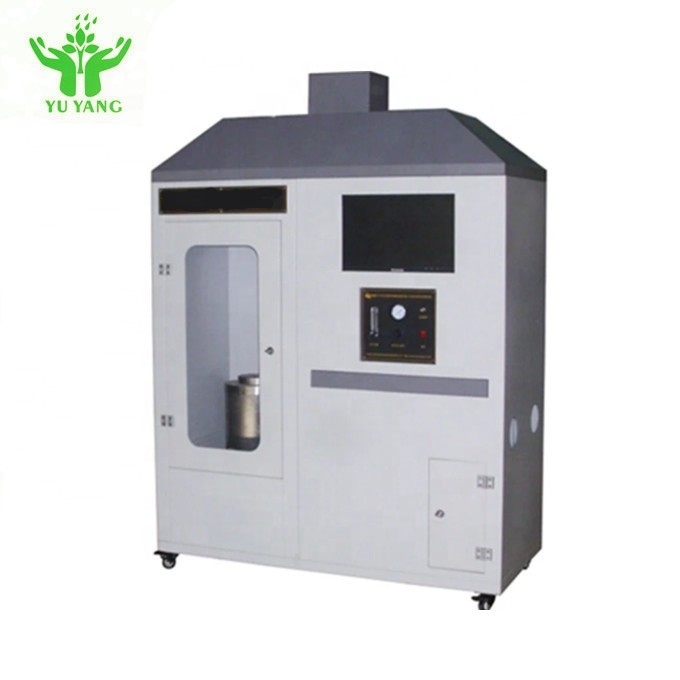

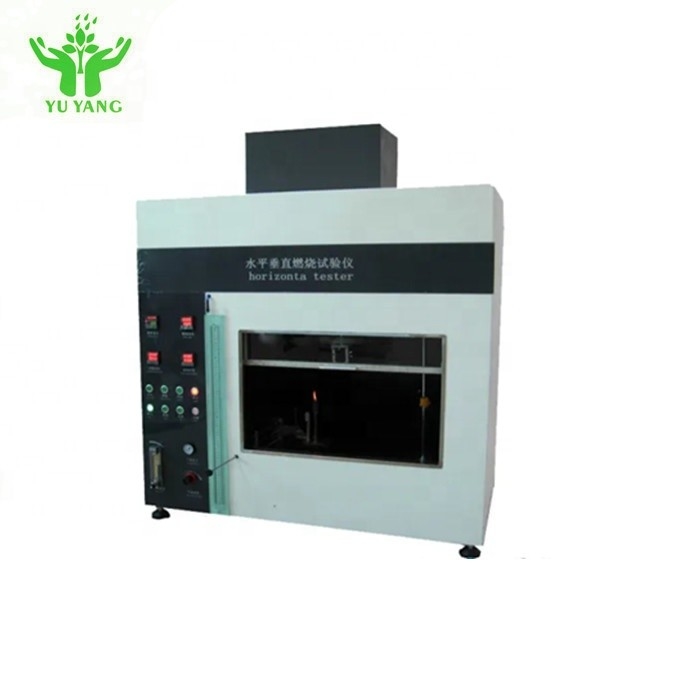

อุปกรณ์ทดสอบความไวไฟในแนวตั้ง 25 มม. UL94 IEC707 สำหรับ Plastic

อุปกรณ์ทดสอบพลาสติกห้องทดสอบเปลวไฟแนวตั้ง UL94

คำอธิบาย:

มาตรฐาน:

GB/T 2408,GB/T 4610,UL94,ASTM D1929,IEC707

โครงสร้าง:

1. ทดสอบ ห้อง: ประตูหน้ามีหน้าต่างและกระบังหน้าทึบที่สามารถบังหน้าต่างได้ด้านล่างของกล่องสี่เหลี่ยมมีแผ่นอะลูมิเนียมเคลือบป้องกันแรงดันเกิน และด้านบนมีอุปกรณ์ควบคุมแรงดันอยู่ภายในกล่อง

2. ขนาดภายใน: สูง 914 ± 3 มม. กว้าง 914 ± 3 มม. ลึก 610 ± 3 มม;

3. ขนาดภายนอก: สูง 1680 มม. กว้าง 1450 มม. ลึก 850 มม. (ขนาดนี้ใช้สำหรับอ้างอิงเท่านั้น)

4. วัสดุ: แผ่นเหล็ก 1.5 มม., อบสีข้าวขาวไฟฟ้าสถิต, สีดำด้านใน

5. ระบบการวัดด้วยตาแมว:

5.1 แหล่งกำเนิดแสง: หลอดไส้ 6.5V ความยาวคลื่นแสง 400 ~ 750nm

5.2 ตัวรับ: ตาแมวซิลิคอน, การส่งผ่านแสงเป็น 0% สำหรับไม่มีแสง, และการส่งผ่านแสงเป็น 100% โดยไม่มีสิ่งกีดขวาง.

6. กรวยรังสี:

6.1 กรวยแผ่รังสี: ประกอบด้วยองค์ประกอบความร้อนที่มีกำลังไฟ 2600W ซึ่งสามารถให้ความเข้มรังสี 10KW/m2~50KW/m2 ที่ศูนย์กลางของพื้นผิวตัวอย่าง

6.2 เครื่องทำความร้อนรูปกรวยรังสี: หม้อแปลงจ่ายไฟกำลัง 3000W, ตัวควบคุมอุณหภูมิหม้อแปลงแยกเฟสเดียวอิสระ, การควบคุมไทริสเตอร์

6.3 เครื่องวัดการไหลของความร้อน: พื้นที่ราบที่มีช่วงการวัด 50 kw/m2 และพื้นที่รังสีรับ 10 มม. พร้อมระบบระบายความร้อนด้วยน้ำ

6.4 เครื่องมือทดสอบความหนาแน่นควันไฟ ความไวไฟ อิกniter: หัวฉีดทำจากท่อทองแดงรูรับแสง Φ4.0มม. และความยาวของเปลวไฟและการวัดแนวนอนคือ 30 มม.

7. ระบบการเผาไหม้: ประกอบด้วยวาล์วควบคุมแรงดัน ตัวกรอง มาตรวัดอัตราการไหลของวาล์วควบคุม และหัวเผา.

7.1 แก๊สเป็นโพรเพนที่มีความบริสุทธิ์ 95% ขึ้นไป

7.2 เตา: ประกอบด้วยเครื่องจุดไฟและหัวฉีดหัวฉีดอยู่ที่ตำแหน่งแนวนอน 10 มม. เหนือพื้นผิวด้านบนของชิ้นงานทดสอบ และวางไว้ที่กึ่งกลางของชิ้นงานทดสอบ

ข้อมูลจำเพาะ:

อุณหภูมิทดสอบ:0~500℃

ความแม่นยำของอุณหภูมิ: ± 1 ℃

เส้นผ่านศูนย์กลางการเปิด:25mm

การไหลของอากาศ:0 ~ 100mm/s (ปรับได้)

กำลังไฟ:AC220V,50HZ

ขนาด:L1400*W600*H1900(mm)

ส่วนทดลองของอุปกรณ์มีดังนี้: เปลือกเตาหลอม, ท่อเตา, ยางใน, แผ่นตัวอย่าง, เสื้อทำความร้อน, ฉนวน, ความร้อน, แหล่งอากาศ, อุปกรณ์ควบคุมอุณหภูมิ, อุปกรณ์จุดระเบิดอัตโนมัติ
