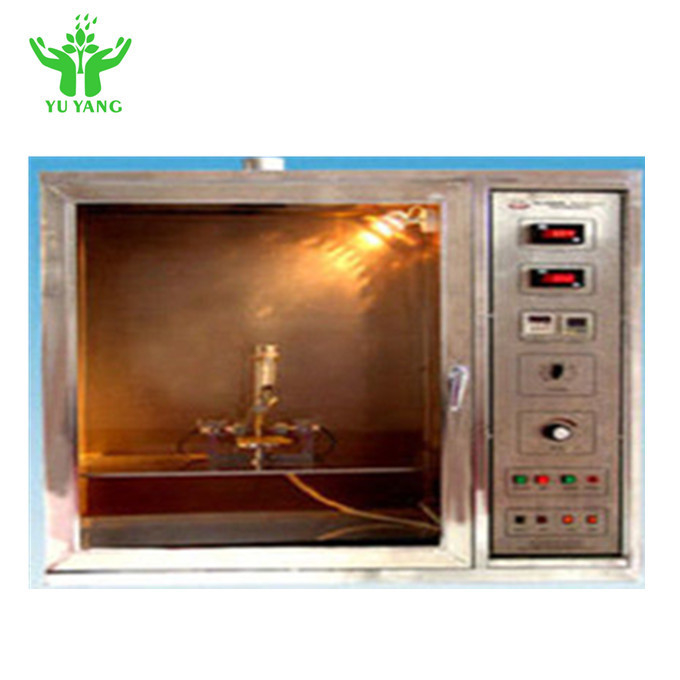

100 - 600V LDQ อุปกรณ์ทดสอบความไวไฟอิเล็กทริกสำหรับผลิตภัณฑ์ไฟฟ้า

คำอธิบาย:

ในผลิตภัณฑ์ไฟฟ้าภายใต้อิทธิพลของความชื้นและสิ่งเจือปน สภาพแวดล้อม ชิ้นส่วนที่มีกระแสไฟฟ้าที่มีขั้วต่างกันระหว่างส่วนที่มีชีวิตและโลหะที่พื้นดินอาจทำให้เกิดการรั่วซึม อาร์คที่เกิดจากไฟฟ้าลัดวงจรหรือเนื่องจากการคายประจุของวัสดุ การกัดกร่อนทางไฟฟ้า เสียหาย หรือแม้แต่จุดไฟให้ลุกไหม้

การทดสอบการติดตามเป็นการทดสอบแบบทำลายล้างของวัสดุฉนวนที่ใช้ในการจำลองและประเมินความต้านทานการติดตามสัมพัทธ์ของฉนวนระหว่างสนามไฟฟ้าและการมีอยู่ของน้ำที่มีสิ่งเจือปนที่แรงดันไฟฟ้าที่ระบุ

สำหรับผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ เครื่องใช้ในครัวเรือน วัสดุฉนวนไฟฟ้าที่เป็นของแข็ง และผลิตภัณฑ์ เช่น เต้ารับรีเลย์ ฝาครอบสวิตช์ คอนแทคเตอร์ ฯลฯ ... ....

มาตรฐาน:

สอดคล้องกับมาตรฐานสากล GB/T 4207 และ GB/T 4706.1 ในข้อกำหนด "วิธีทดสอบการติดตาม"

การทำงาน:

การใช้อิเล็กโทรดแพลตตินัมสี่เหลี่ยม แรงบนตัวอย่างสองขั้วมีค่าเท่ากับ 1.0 ± 0.05N

แรงดันไฟฟ้าที่ใช้สามารถปรับได้ระหว่าง 100 ~ 600V (48 ~ 60Hz)เมื่อกระแสไฟลัดวงจรเป็น 1.0 ± 0.1A แรงดันตกคร่อมจะไม่เกิน 10%

เมื่อกระแสไฟลัดวงจรเท่ากับหรือมากกว่า 0.5A การทำงานของรีเลย์จะตัดกระแสไฟซึ่งแสดงว่าตัวอย่างทดสอบล้มเหลวอุปกรณ์ดรอปสามารถปรับความสูงหยดได้ 30 ~ 40 มม. ขนาดหยด 44 ถึง 55 หยด / ซม. ³

ช่วงเวลาการดรอป 30 ± 5 วินาทีปรับได้

คุณสมบัติ:

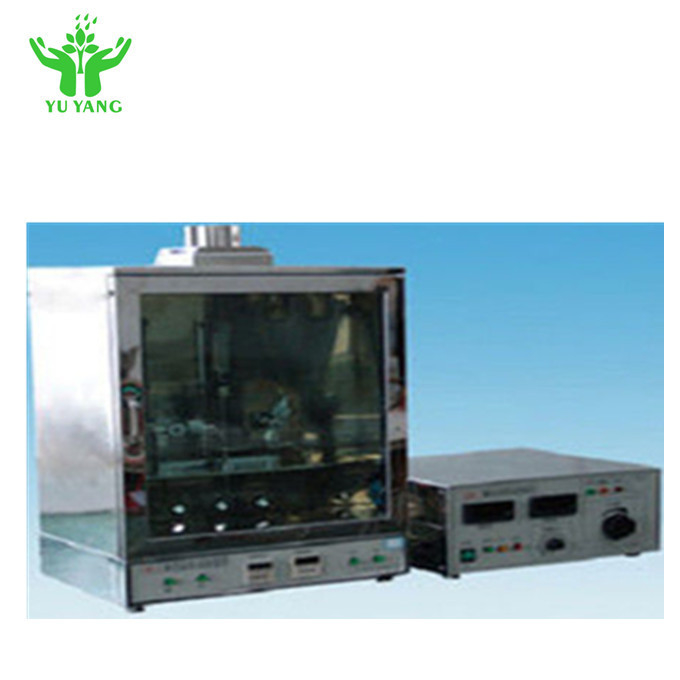

เครื่องทดสอบแบ่งออกเป็นสองส่วน: ห้องและกล่องควบคุม

เหล็กกล้าไร้สนิมหรือทองเหลืองใช้สำหรับเปลือกและโครงสร้างของห้อง

หัวอิเล็กโทรดเป็นแพลตตินั่ม (แพลตตินั่ม) ความต้านทานการกัดกร่อนของก๊าซไอเสียมีความแม่นยำ และระบบควบคุมมีความเสถียรและเชื่อถือได้

สตูดิโอ: 0.5 ลูกบาศก์เมตร
