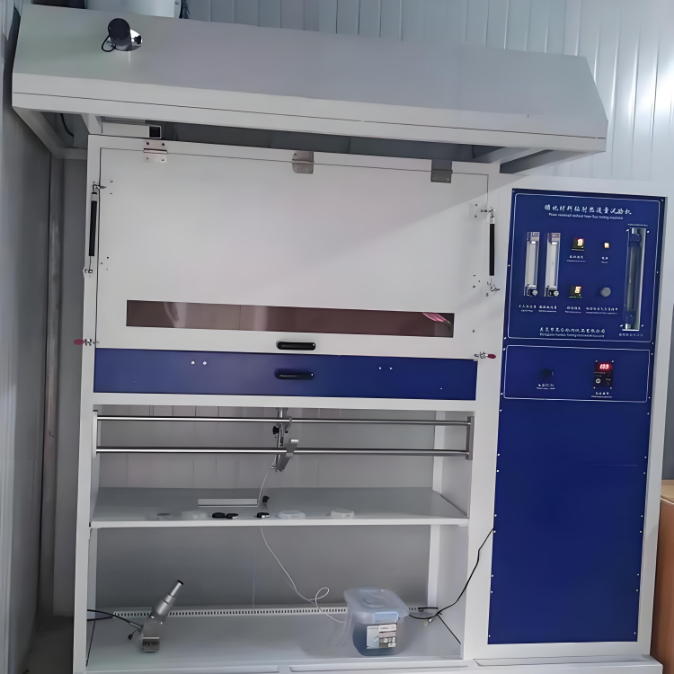

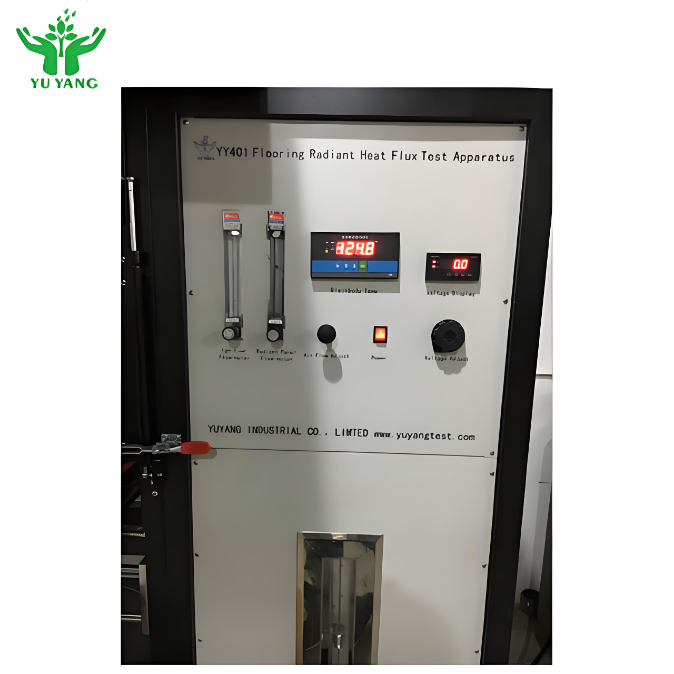

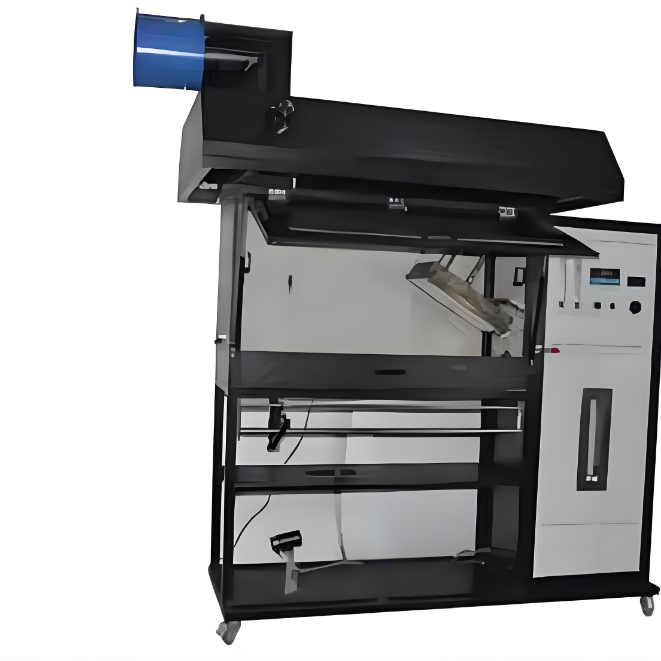

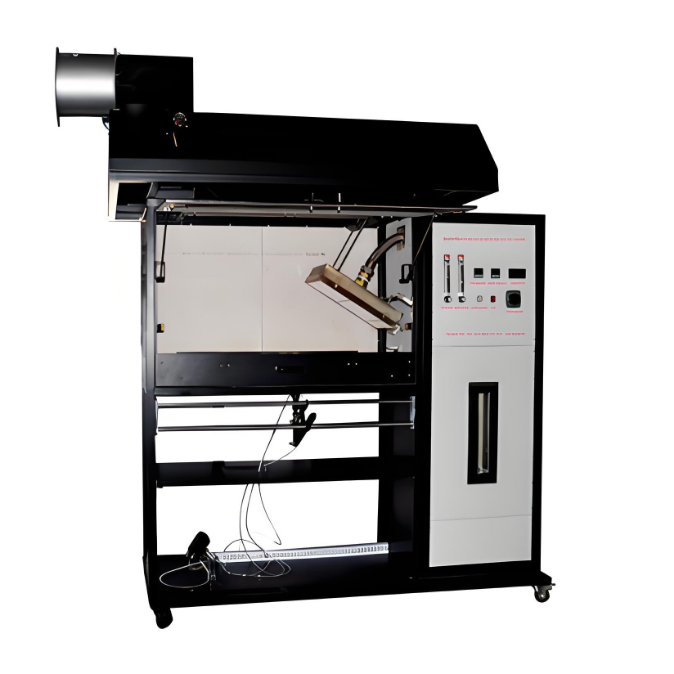

เครื่องทดสอบการแผ่รังสีความร้อนของพื้น ISO 9239-1 ASTM E 648

เครื่องทดสอบการไหลของความร้อนจากรังสีพื้น ASTM E 648 ISO 9239-1

คำอธิบาย:

วิธีการทดสอบนี้ใช้เพื่อวัดค่าฟลักซ์รังสีวิกฤตของระบบปูพื้นผิวที่ติดตั้งในแนวนอน ซึ่งสัมผัสกับแหล่งกำเนิดการจุดระเบิดแบบเปลวไฟในสภาพแวดล้อมความร้อนจากรังสีแบบไล่ระดับภายในห้องทดสอบ นอกจากนี้ยังสามารถใช้เพื่อวัดค่าฟลักซ์รังสีวิกฤตเดียวกันนี้สำหรับฉนวนเซลลูโลสสำหรับพื้นห้องใต้หลังคาที่เปิดโล่ง เหมาะสำหรับวัสดุปูพื้นทุกชนิด เช่น พรมสิ่งทอ ไม้อ่อน ไม้ ยาง และพื้นพลาสติก และวัสดุพ่นพื้น อุปกรณ์นี้สามารถตอบสนองต่อประสิทธิภาพการเผาไหม้ของพื้น รวมถึงการใช้วัสดุรองพื้น วัสดุรองหลัง หรือวัสดุปูพื้นอื่นๆ ที่มีแนวโน้มที่จะส่งผลต่อผลการทดสอบ ซึ่งใช้ในการทดสอบและอธิบายภายใต้สภาวะที่ควบคุมในห้องปฏิบัติการ ลักษณะการเผาไหม้ของวัสดุที่จับคู่กับความร้อนของการเกิดปฏิกิริยาต่อไฟ

มาตรฐาน:

1. ISO9239-1-2010  การทดสอบการตอบสนองต่อไฟสำหรับพื้น - ส่วนที่ 1: การกำหนดพฤติกรรมการเผาไหม้โดยใช้แหล่งความร้อนจากรังสี

2. GB/T 11785-2010 การทดสอบการตอบสนองต่อไฟสำหรับพื้น—การกำหนดพฤติกรรมการเผาไหม้โดยใช้แหล่งความร้อนจากรังสี

3. ASTM E 648: การทดสอบมาตรฐานฟลักซ์รังสีวิกฤตของพื้น - ระบบปูพื้นใช้พลังงานความร้อนจากรังสี

โครงสร้าง:

1. โครงสร้างของเครื่องประกอบด้วยสองส่วน: ห้องเผาไหม้และห้องควบคุม

2. ขนาดห้องเผาไหม้: ประมาณ L1420*W1200*H2300 (มม.)

3. วัสดุห้องควบคุม / ห้องเผาไหม้:  แผ่นสแตนเลส 304 # คุณภาพสูง การประมวลผลด้วยเครื่อง CNC

4. หัวพ่นไฟ: ตรงตามข้อกำหนดของ GB/T 11785 อย่างเต็มที่

5. ชิ้นส่วนเครื่องจักรกลอื่นๆ ทำจากสแตนเลส 304 หรือเหล็ก 45# ป้องกันการกัดกร่อนและป้องกันสนิม

คุณสมบัติ:

1. ส่วนประกอบโครงสร้างทั้งหมดทำจากสแตนเลส ลักษณะที่ปรากฏ และทนต่อการกัดกร่อน

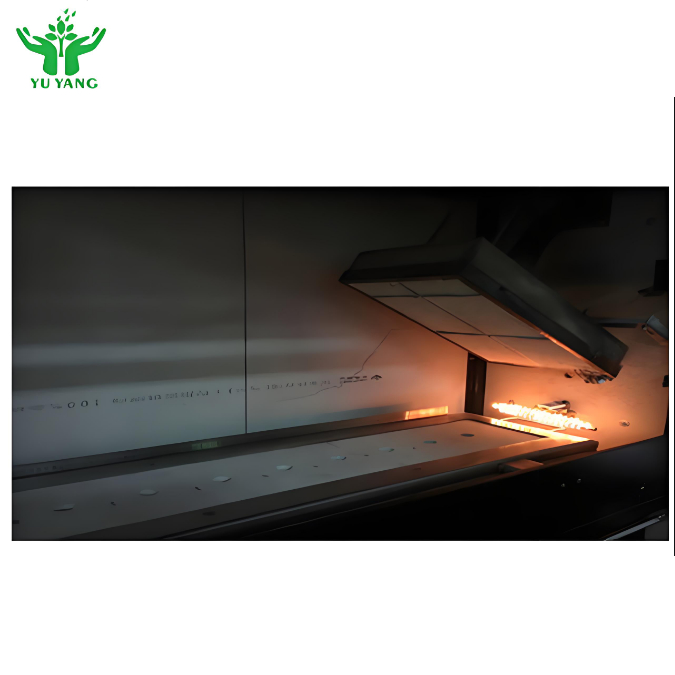

2. แหล่งกำเนิดรังสีเป็นแผ่นแผ่ความร้อนเซรามิกพรุนขนาด 300 มม.*450 มม. และเอียง 30 °;
3. เครื่องวัดแคลอรีมิเตอร์นำเข้าจากสหรัฐอเมริกา ช่วง 50kW/m2;
4. เส้นผ่านศูนย์กลางของตัวจุดระเบิดคือ 0.7 มม., 19/EA, ตั้งอยู่ที่กึ่งกลางของแต่ละ 60°;
5. แผ่นมาตรฐานทำจากแคลเซียมซิลิเกตโดยไม่มีชั้นเคลือบ ซึ่งมีขนาด 1050*250 มม. และความหนา 20±1 มม. ความหนาแน่น 850 ± 100 กก./m³;
6. หัวเผาจุดระเบิดเสริมสแตนเลสขนาดเล็กจุดระเบิดตัวอย่าง
7. วาล์วควบคุมการไหลเข้า ควบคุมการไหลของโพรเพนได้อย่างแม่นยำ
8. ติดตั้งพัดลมเป่าลม ให้ก๊าซผสมผ่านการผสมเวนทูรี

ขอบเขตการใช้งาน:

อุปกรณ์ทดสอบฟลักซ์ความร้อนจากรังสีพื้นสำหรับวัสดุปูพื้นซึ่งวางในแนวนอนและสัมผัสกับสนามรังสีความร้อนเอียงพร้อมเปลวไฟขนาดเล็ก วัสดุปูพื้นต่างๆ เช่น: พรมสิ่งทอ แผ่นไม้ก๊อก แผ่นไม้ แผ่นยาง และพื้นพลาสติก และวัสดุพ่นพื้น

พารามิเตอร์ทางเทคนิค:
