เครื่องมือทดสอบฟลักซ์ความร้อนจากรังสีของพื้น ASTM E648

วิธีการทดสอบนี้วัดฟลักซ์รังสีวิกฤตของระบบปูพื้นซึ่งติดตั้งในแนวนอนที่สัมผัสกับแหล่งกำเนิดการจุดระเบิดด้วยเปลวไฟในสภาพแวดล้อมความร้อนจากรังสีแบบไล่ระดับภายในห้องทดสอบ นอกจากนี้ยังสามารถวัดฟลักซ์รังสีวิกฤตสำหรับฉนวนเซลลูโลสสำหรับพื้นห้องใต้หลังคาที่เปิดโล่งได้

เหมาะสำหรับวัสดุปูพื้นทุกชนิด รวมถึงพรมสิ่งทอ ไม้อ่อน ไม้ ยาง และพื้นพลาสติก และวัสดุพ่นแผ่นพื้น อุปกรณ์นี้ประเมินประสิทธิภาพการเผาไหม้ของระบบปูพื้น รวมถึงพื้นผิว วัสดุรองรับ หรือการปรับเปลี่ยนใดๆ ที่อาจส่งผลต่อผลการทดสอบ

• GB/T 11785: การวัดประสิทธิภาพการเผาไหม้ของพื้น - แหล่งความร้อนจากรังสี
• ISO 9239-1:2002: ประสิทธิภาพการเผาไหม้ของพื้น ส่วนที่ 1 - ประสิทธิภาพการเผาไหม้ที่กำหนดด้วยทรัพยากรความร้อนจากรังสี
• ASTM E648: วิธีการทดสอบมาตรฐานสำหรับฟลักซ์รังสีวิกฤตของระบบปูพื้นโดยใช้ความร้อนจากรังสี

• แหล่งจ่ายไฟ: AC 220V, 50HZ
• กำลังไฟรวม: 2KW
• ความแม่นยำของตัวจับเวลา: < 1s/ชม.
• ช่วงการวัดฟลักซ์ความร้อน: (0-15) Kw/m²
• ความแม่นยำของมิเตอร์วัดฟลักซ์ความร้อน: ± 0.2Kw/m² (<± 3%)
• ช่วงอุณหภูมิการแผ่รังสีความร้อน: 400-600℃, ความแม่นยำ ±0.5℃
• ข้อผิดพลาดของอุณหภูมิวัตถุดำ: ±5℃
• ความเร็วในการระบายอากาศ: (2.5 ± 0.2) m/s
• ความจุในการระบายอากาศ: (39-85) m³/min

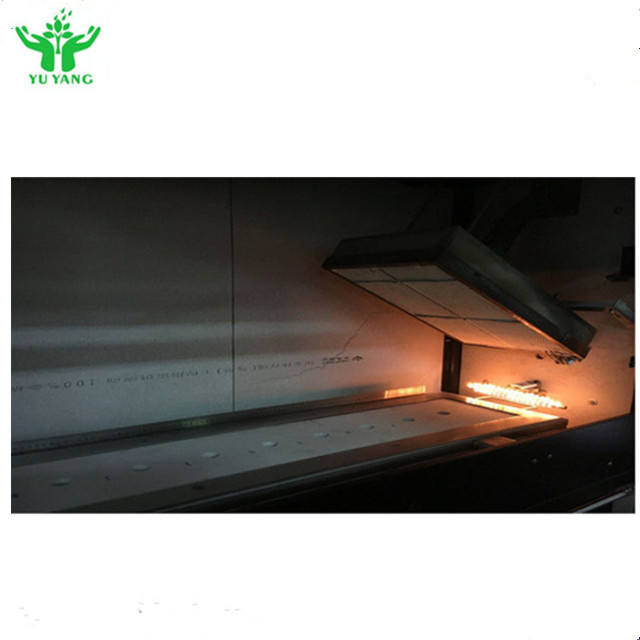

• แผงรังสีทนไฟที่มีรูพรุน: 300 มม. × 450 มม. สามารถทนได้ ~900℃
• เทอร์โมคัปเปิล: เทอร์โมคัปเปิลหุ้มสแตนเลสสตีล K เส้นผ่านศูนย์กลาง 3.2 มม.
• ข้อกำหนดการกระจายฟลักซ์ความร้อน:
  • 200 มม.: (9.1 ± 0.4) KW/m²
  • 400 มม.: (5.0 ± 0.4) KW/m²
  • 600 มม.: (2.4 ± 0.2) KW/m²
• ก๊าซจากการเผาไหม้: โพรเพน (จัดหาโดยลูกค้า)
• อัตราการไหลของก๊าซจากการเผาไหม้: (0.026 ± 0.002) L/S
• หัวเผาไหม้: เส้นผ่านศูนย์กลางภายนอก 10 มม. เส้นผ่านศูนย์กลางภายใน 6 มม. พร้อมรู 35 รูขนาด 0.7 มม.
• ความสูงของเปลวไฟ: ปรับได้ 60-120 มม.
• ระบบจุดระเบิด: การจุดระเบิดด้วยไฟฟ้าแรงสูง
• ระบบระบายอากาศ: พัดลมดูดอากาศทรงพลังทำงานโดยอัตโนมัติหลังการทดสอบ

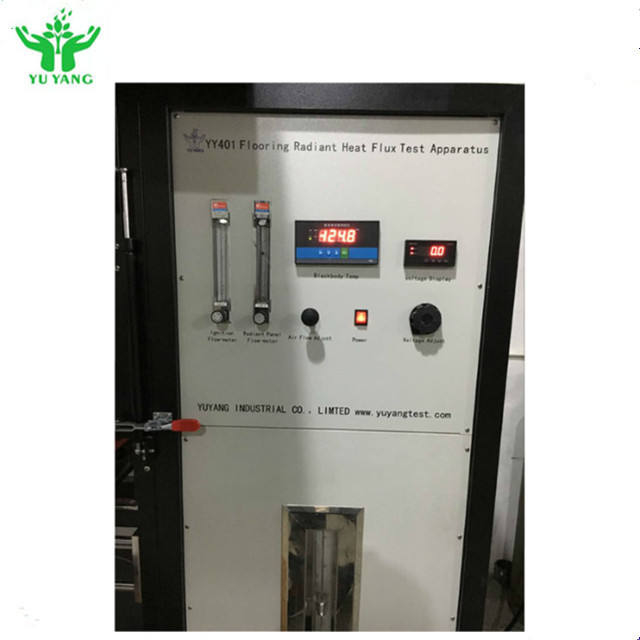

• ประกอบด้วยห้องเผาไหม้และกล่องควบคุม

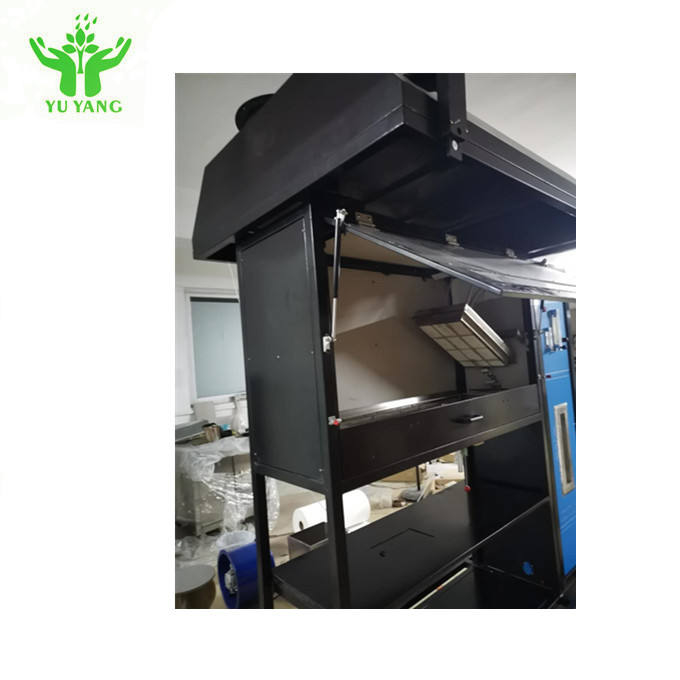

• ขนาดห้องเผาไหม้: 1420 × 1200 × 2300 มม.
• ขนาดโดยรวม: 2530 × 1270 × 2700 มม. (รวมตู้ไฟฟ้า)
• วัสดุ: สแตนเลสสตีล 304 คุณภาพสูง (ความหนา 1.2 มม.) เครื่องจักร CNC
• ไฟฉาย: สแตนเลสสตีล 304 เป็นไปตามมาตรฐาน GB/T11785 อย่างสมบูรณ์
• ส่วนประกอบอื่นๆ: สแตนเลสสตีล 304 หรือวัสดุ A3 พร้อมการชุบหนาเพื่อต้านทานการกัดกร่อน

• ระบบควบคุมด้วยคอมพิวเตอร์พร้อมระบบปฏิบัติการ Windows XP
• รวมถึงคอมพิวเตอร์และเครื่องพิมพ์
• ซอฟต์แวร์วัดการส่งผ่านแสงพร้อมความสามารถในการส่งออกเส้นโค้ง
• คุณสมบัติด้านความปลอดภัย: การป้องกันการโอเวอร์โหลดของพลังงาน การป้องกันไฟฟ้าลัดวงจร การป้องกันการโอเวอร์โหลดของวงจรควบคุม
