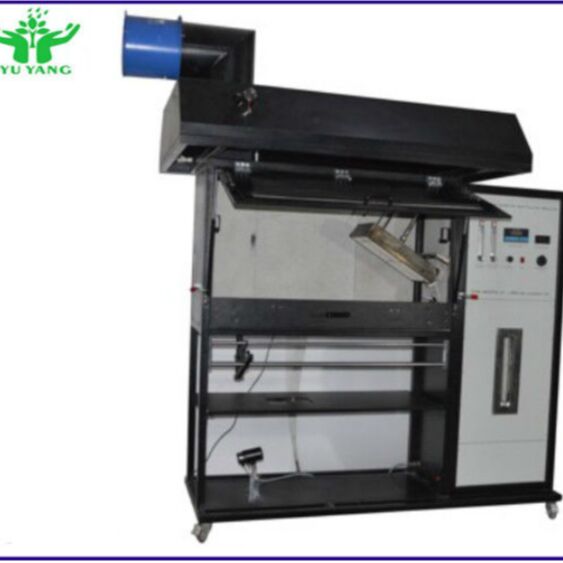

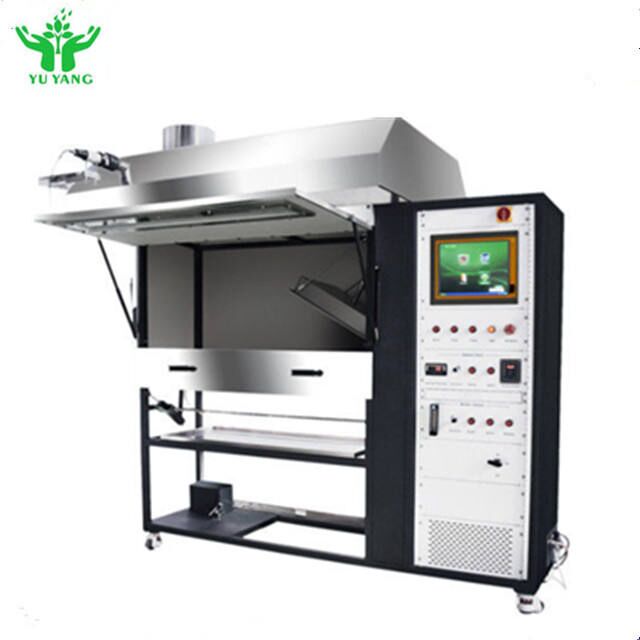

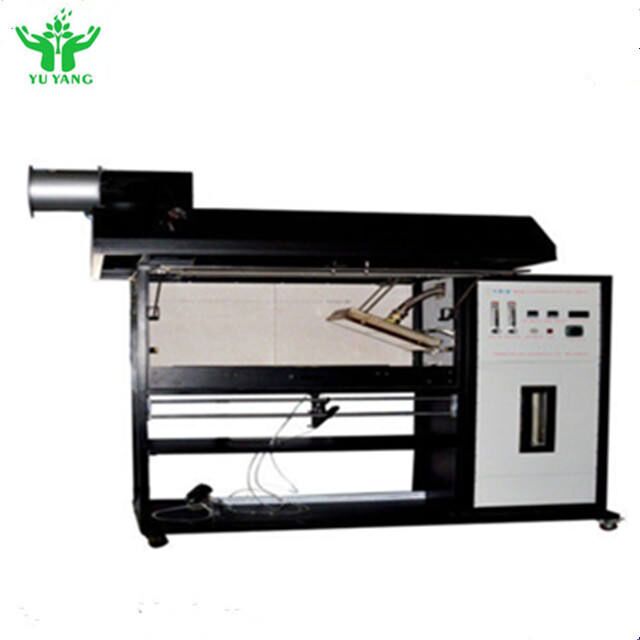

ISO 9239-1 ASTM E 846 เครื่องทดสอบอุปกรณ์ทดสอบอากาศร้อน

การทดสอบแผงพื้น ISO 9239 เป็นรากฐานสำคัญของการทดสอบปฏิกิริยาต่อไฟของวัสดุปูพื้นในระบบ Euroclass อุปกรณ์นี้วัดการแพร่กระจายของเปลวไฟของตัวอย่างภายใต้การสัมผัสความร้อนโดยใช้แหล่งกำเนิดการจุดระเบิดด้วยความร้อนจากรังสี การสัมผัสความร้อนจำลองไฟที่กำลังลุกไหม้ในห้องต้นทางที่แผ่รังสีผ่านช่องเปิดประตูไปยังพื้นในห้องหรือทางเดินที่อยู่ติดกัน

อุปกรณ์ทดสอบแผงรังสีพื้นนี้ยังสามารถใช้สำหรับการทดสอบตามมาตรฐาน ASTM E648 และ DIN 4102; ส่วนที่ 14

• GB/T 11785 "การวัดประสิทธิภาพการเผาไหม้ของพื้น - แหล่งความร้อนจากรังสี"
• ISO 9239-1:2002 "ประสิทธิภาพการเผาไหม้ของพื้น ส่วนที่ 1 - ประสิทธิภาพการเผาไหม้ถูกกำหนดด้วยทรัพยากรความร้อนจากรังสี"
• ASTM E648: วิธีการทดสอบมาตรฐานสำหรับฟลักซ์รังสีวิกฤตของระบบปูพื้นโดยใช้ความร้อนจากรังสี
• ASTM E970: วิธีการทดสอบมาตรฐานสำหรับฟลักซ์รังสีวิกฤตของฉนวนพื้นห้องใต้หลังคาที่เปิดโล่งโดยใช้แหล่งพลังงานความร้อนจากรังสี
• NFPA 253: วิธีการทดสอบมาตรฐานสำหรับฟลักซ์รังสีวิกฤตของระบบปูพื้นโดยใช้แหล่งพลังงานความร้อนจากรังสี

• ห้องทดสอบฉนวนพร้อมแผ่นฉนวนแคลเซียมซิลิเกตและหน้าต่างสังเกตการณ์ทนต่ออุณหภูมิ
• ชุดประกอบรองรับตัวอย่างสแตนเลสสตีลติดตั้งบนแพลตฟอร์มเลื่อนเพื่อการโหลดตัวอย่างที่ปลอดภัยและง่ายดาย

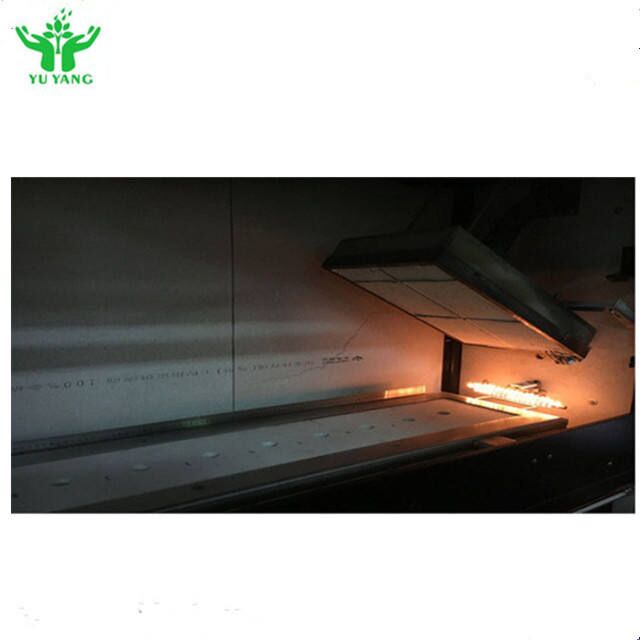

• แผงรังสีที่ใช้ก๊าซเอียง 30º, กำหนดเป้าหมายไปที่ตัวอย่างระบบปูพื้นติดตั้งในแนวนอน
• การกระจายฟลักซ์พลังงานรังสีตั้งแต่ค่าสูงสุดเล็กน้อย 10.9 kW/m² ถึงต่ำสุด 1.1 kW/m²
• ตัวอย่างการสอบเทียบแบบจำลองพร้อมตัวยึด, เครื่องวัดฟลักซ์ความร้อนที่สอบเทียบแล้วและการติดตั้ง
• ระยะทางที่เผาไหม้จนกระทั่งเปลวไฟดับถูกแปลงเป็นฟลักซ์รังสีวิกฤตเทียบเท่าใน kW/m²
• เครื่องวัดฟลักซ์ความร้อน: ช่วง 0-50 kW/m²; การแผ่รังสีพื้นผิว: ε=0.95±0.05
• ระบบวัดควันตาม DIN 50055 ติดตั้งบนเฟรมแยกต่างหากที่ปล่องไอเสีย
• ชั้นวางควบคุมเพื่อการสังเกตที่สะดวกในระหว่างการติดตั้งและสอบเทียบอุปกรณ์
• การจุดระเบิดอัตโนมัติของแผงรังสีพร้อมการตัดไฟเพื่อความปลอดภัย
• หัวเผาจุดระเบิดชนิด T เคลื่อนที่อัตโนมัติ
• ฝาครอบสแตนเลสพร้อมช่องวัดควัน
