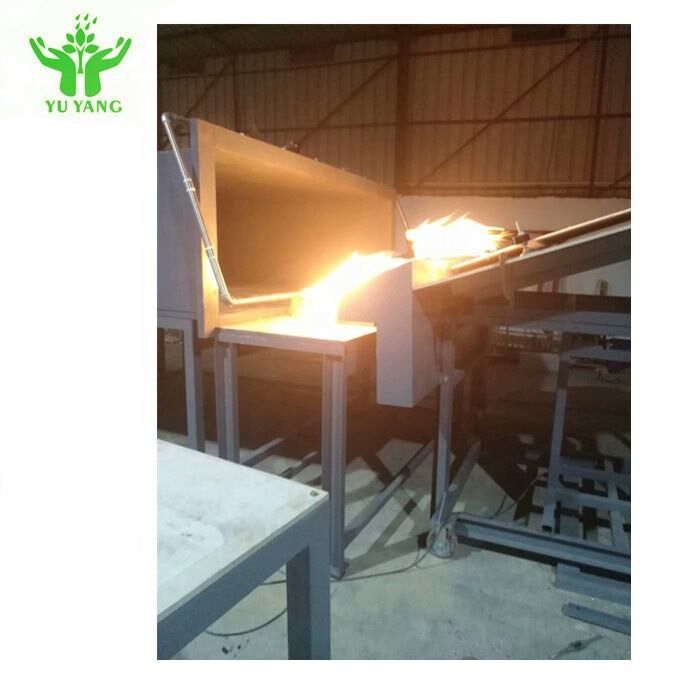

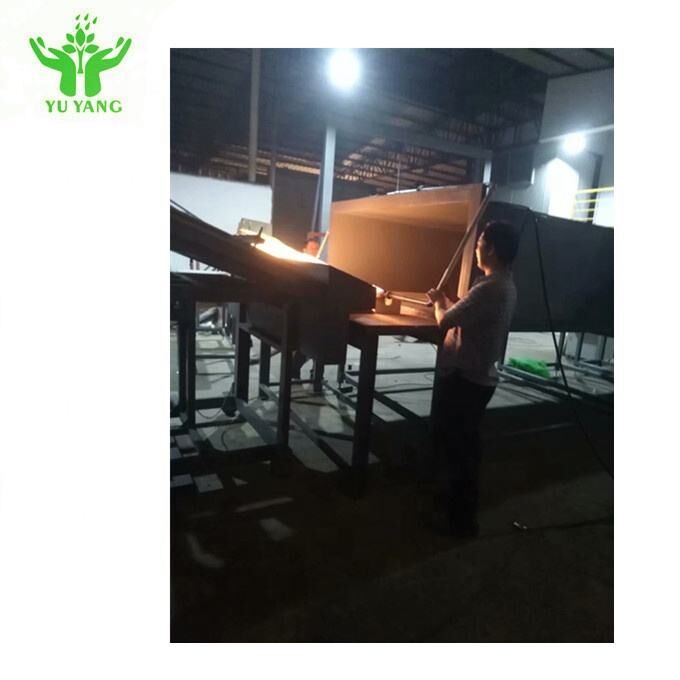

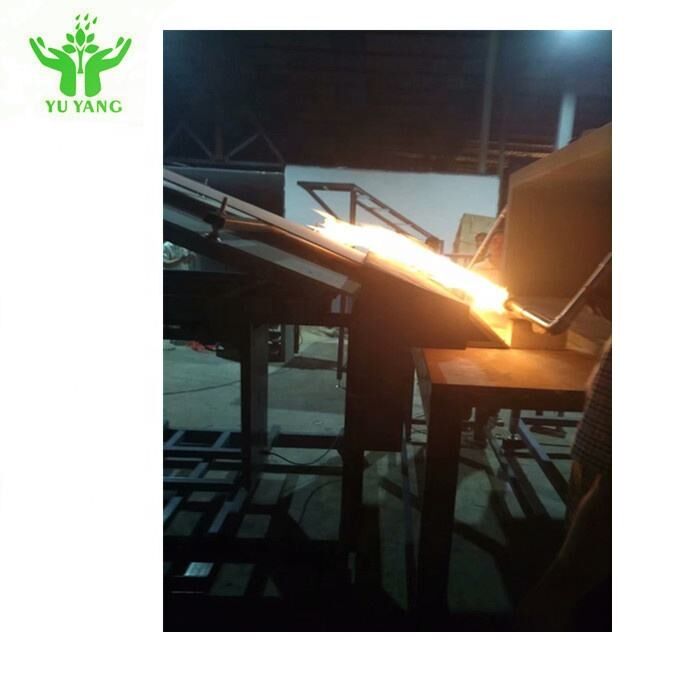

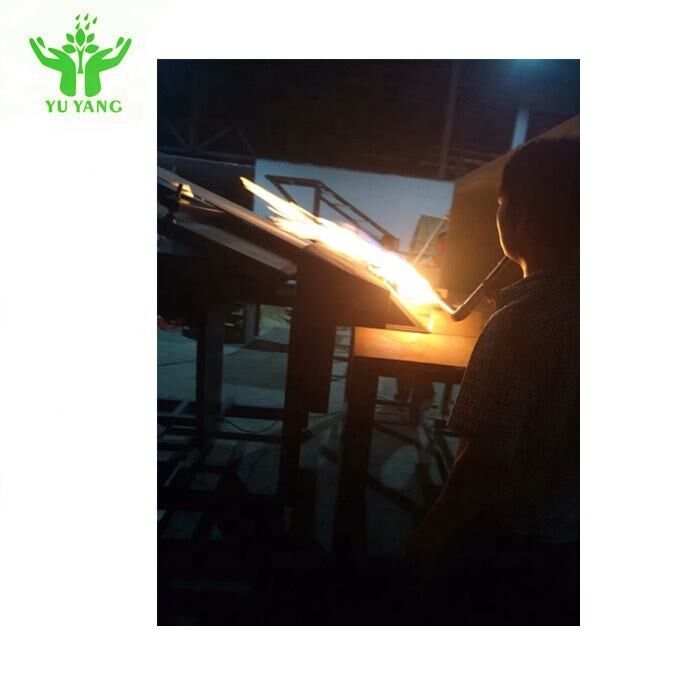

อุปกรณ์ทดสอบไฟ โซลาร์เซลล์ เครื่องทดสอบการแพร่กระจายไฟและไฟไหม้

เครื่องทดสอบการแพร่กระจายไฟและการเผาไหม้จากเซลล์แสงอาทิตย์ถูกออกแบบและพัฒนาขึ้นตามมาตรฐาน UL 1730 และ IEC 61730-2.อุปกรณ์นี้จําลองสภาพแท้เพื่อประเมินผลงานกันไฟขององค์ประกอบหลังคา, การประเมินตัวอย่างที่ระดับ A (1.82m), B (2.4m) และ C (3.9m)

• UL 1730: เครื่องตรวจจับควันและอุปกรณ์เสริมสําหรับหน่วยการอยู่อาศัยส่วนตัวของบ้านพักหลายครอบครัวและห้องพักโรงแรม/โรงแรม
• UL 790: วิธีการทดสอบมาตรฐานสําหรับการทดสอบไฟของผนังหลังคา
• IEC 61730-2 แผนก A: การทดสอบไฟ การทดสอบการแพร่กระจายไฟและการเผาไหม้
• ASTM E 108-04: วิธีการทดสอบมาตรฐานสําหรับการทดสอบไฟของผนังหลังคา
• KS C IEC 61730-2 แผนก A: การทดสอบความทนทานต่อไฟ, การทดสอบการแพร่กระจายไฟและการเผาไหม้

• วัสดุที่ครอบคลุมหลังคาจากพลาสได: 1,300 ((W) × 1,000 ((D) × 120 ((H) mm สําหรับการติดตั้งตัวอย่างการทดสอบ
• บอร์ดทดสอบความไม่เผาไหม้ที่ติดตั้งในการทดสอบปลายเพื่อหยุดการหมัดแผ่น
• บอร์ดควบคุมพัดลมจากสแตนเลส มีมุมการทดสอบปรับได้: 1,440 ((L) × 940 ((H) mm
• หน่วยกั้นกรอบหลักเหล็กทนทานการกัดกร่อน: 1,020 ((L) × 1,000 ((D) × 1,473 ((H) mm
• รวมแผ่นที่ไม่เผาไหม้จําลองรั้วและรั้ว: 330 ((W) × 2,130 ((D) × 584 ((H) mm
• อัตราการไหลของอากาศ: 19 ± 8 km/h (5.5 m/sec) กับการติดตามด้วยเครื่องวัดลม
• ท่อระบายอากาศแยกแยกสําหรับการดูดลมภายนอก
• เครื่องกรองหญ้าผึ้งและแผ่นนําการเข้าก๊าซในท่ออากาศ
• หลอดอากาศที่มีแผ่นปรับความชันสําหรับควบคุมทิศทางการไหลของอากาศ
• แผ่นนําทางจากเหล็กไร้ขัด เพื่อให้การไหลของอากาศมั่นคง
• วัสดุท่อเหล็กไร้ขัด: 2,130 ((W) × 762 ((H) × 3,000 ((L) mm
• พัดลมสามเฟส 220V, 50Hz กับระบบกลับ และระบายน้ําต่ําสุด 300m3/min
• อินเวอร์เตอร์ความเร็วที่เปลี่ยนแปลงไม่สิ้นเชิง (ปรับได้ 0-100%)
• เครื่องเผาแก๊สสําหรับไฟที่สั่นสั่น, การแพร่กระจายไฟและไฟที่บิน: ความยาว 1.12m กับช่อง 12.7mm × 0.91m
• วาล์วควบคุมแก๊สความแม่นยําสูง ความจุ 22,000 Btu/min (387 kWh)
• เทอร์โมคอปเปอร์เบอร์เนอร์บนที่ 58.7 มิลลิเมตรการทดสอบ 888 ± 28 °C
• ระบบจุดไฟอัตโนมัติด้วยไฟฟ้าจุดไฟ 1.8kVp
• ระบบควบคุมอุณหภูมิที่มีเครื่องวัดแรงดันแม่นยําสูง
• วัสดุรองรับเมทัลเลสเมทัลเลสที่มีพัลเลตหมุน

• ระบบควบคุมคอมพิวเตอร์ด้วยโปรแกรม LabView และจอ LCD ขนาด 10.2"
• ระบบเก็บข้อมูลด้วยบัตรเก็บข้อมูล NI
• ส่วนประกอบของระบบประกอบด้วย: โมดูลการเข้าเทอร์โมคอปเปอร์ 16 บิต โมดูลการเข้าแปลง A/D 16 บิต โมดูลการเข้า/ออกข้อมูล 12 บิต โมดูลการออกแปลง A/D 4 และ 8 สล็อต โมดูล LabView,และโมดูลเครือข่าย Ethernet
• ระบบการทดสอบแบรนด์ที่มีเครื่องเผาแก๊สรักษาอุณหภูมิ 880 ± 10 °C

• ส่วนใด ๆ ของวัสดุที่ครอบคลุมหลังคาที่ลมออกจากคานทดสอบในไฟหรืออนุภาคที่ส่องแสง
• การเปิดเพดานหลังคาด้วยการเลื่อน, แบ่ง, หรือโค้งของวัสดุ
• ระดับความปลอดภัยจากไฟ:
  • ประเภท A ระยะการแพร่กระจายไฟ 1.82 เมตร
  • ประเภท B ระยะการแพร่กระจายไฟ 2.4m
  • ประเภท C ระยะการแพร่กระจายไฟ 3.9m

• ส่วนหรือส่วนประกอบใด ๆ ที่ถูกระเบิดจากห้องทดสอบในไฟไหม้หรือตก
• การหายไปของอนุภาคแสงในองค์ประกอบโครงสร้างหลังคา
• การเผาไหม้ต่อเนื่องของส่วนประกอบหรือแผ่น
