ISO 834 BS 476 ส่วน 20&22 วัสดุและโครงสร้างอาคาร

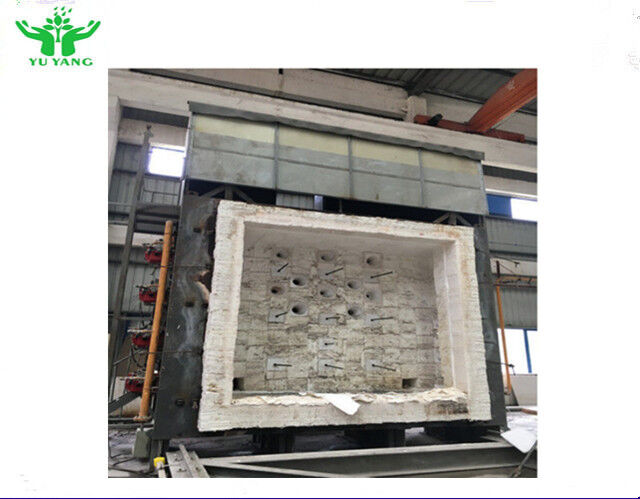

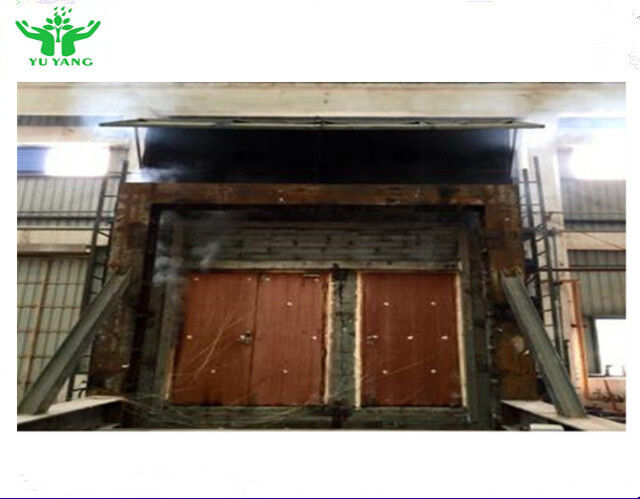

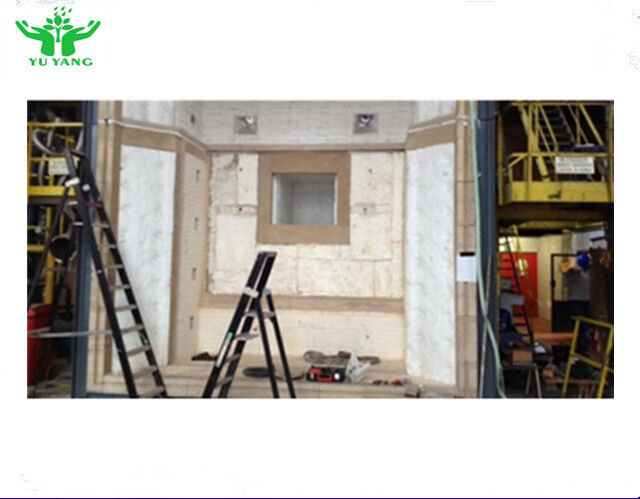

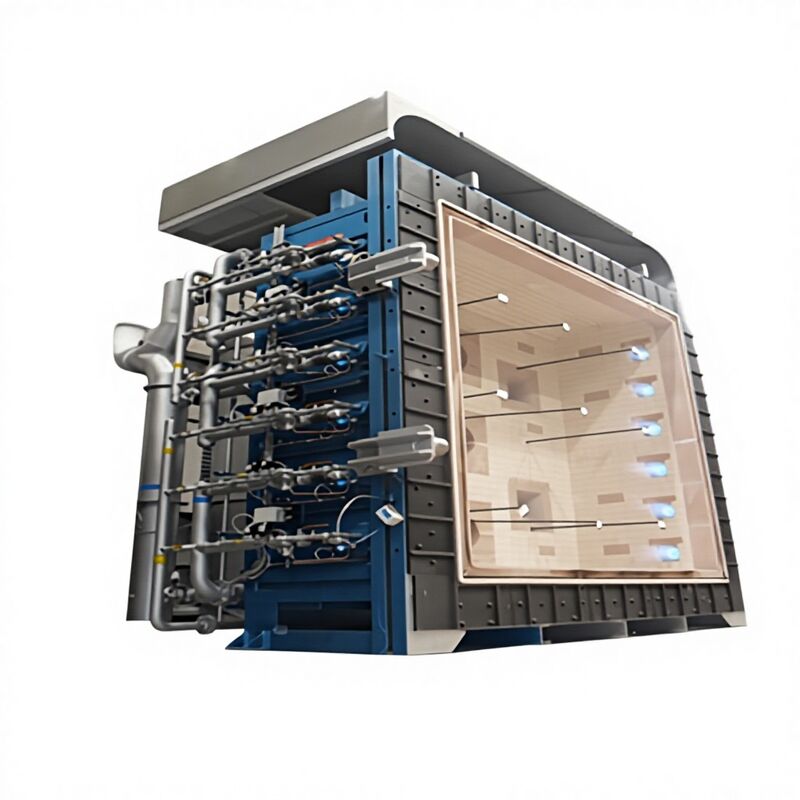

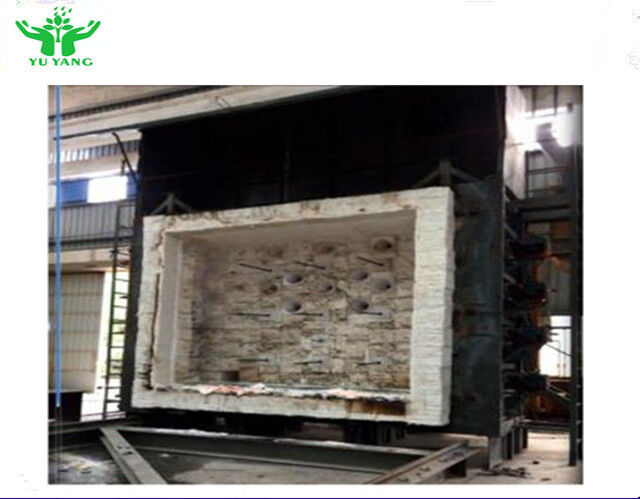

ASTM E119 ISO 834 อุปกรณ์ทดสอบความทนทานต่อไฟแบบตั้งขนาดใหญ่
หม้อทดสอบความต้านทานไฟแบบตั้งเต็มขนาดที่ออกแบบให้ใช้ nhiên liệuเหลวหรือเป็นก๊าซ และสามารถทําความร้อนองค์ประกอบแยกตั้งบนด้านหนึ่งผนังเตาอบประกอบด้วยวัสดุที่ทนไฟที่มีความหนาแน่นน้อยกว่า 1000 kg/m3, สร้างขึ้นมากกว่า 70% ของพื้นที่เปิดภายใน
สร้างตามความต้องการเพื่อให้เกิดสภาพเผาไหม้ในส่วนของการเผาไหม้ทางความร้อนและความดัน และสอดคล้องกับมาตรฐาน CEN, ISO และ IMO ขนาดภายในอย่างน้อย:ความกว้าง 4000 mm × ความสูง 3000 mm × ความลึก 1000 mm.
สร้างในหน่วยโมดูลในโรงงาน และส่งในถัง HC 40 ฟุต.หน่วยโมดูลถูกประกอบบนพื้นฐานที่แข็งแรงที่เตรียมไว้โดยลูกค้าเมื่อมาถึง
กล่องเหล็กเตาอบ
สร้างจากส่วนเหล็กโครงสร้างและแผ่นที่ออกแบบเพื่อการใช้งานที่แข็งแรงแผ่นเหล็กถูกเสริมด้วย C-ช่อง I ราง และส่วนเหล็กเพื่อป้องกันการบิดเบือนโครงสร้างเนื่องจากความร้อนโดยเฉพาะบริเวณช่องเปิดสําหรับเครื่องเผา, เทอร์โมคอปเปอร์, โซนด์ความดัน, และท่ามอง
แผ่นเหล็กเหล็กถูกพับไว้กับหน้าด้านนอกด้านหน้า เพื่อให้มีพื้นที่แข็งแรงสําหรับการติดตั้งกรอบความมั่นคงของตัวอย่างทดสอบสี่ชุดของ clamps รอลเลอร์ที่ล็อคตัวเองถืออย่างมั่นคงกรอบความมั่นคงของตัวอย่างการทดสอบบนหน้าเตาอบ.
การกันความร้อนในเตาอบ
แผ่นปูไฟประกอบด้วยก้อนไฟประกอบด้วยอุณหภูมิ 1430 °C กับความหนาแน่น 900 kg/m3 บนพื้นที่ร้อนอุณหภูมิภายนอกกระเป๋าเก็บรักษาต่ํากว่า 75 °C สองชั่วโมงหลังจากการทดสอบไฟที่ 1200 °C.
บล็อคที่ทําขึ้นก่อนที่อุณหภูมิสูงจากสารประกอบที่แข็งแกร่งต่อไฟที่เสริมสร้างด้วยเส้นใยที่ระดับความร้อน 1600 °C ป้องกันบริเวณช่องเปิดเตาจากการบดบดโดยเรื่อยๆโดยกรอบตัวอย่างทดสอบ
สี่ช่องมองบนผนังหลังของเตาอบให้ความเห็นอย่างสมบูรณ์แบบของตัวอย่างทดสอบระหว่างการทดสอบไฟ แต่ละช่องมีแผ่นแก้วควอตซ์ใสที่ตั้งอยู่ในห้องที่เย็นด้วยอากาศ
หุบปากอากาศจากเตาอบและช่องลดก๊าซควันถูกเคลือบด้วยการกันอุณหภูมิจากเชื้อเยื่อเซรามิกขนาดต่ํา (ความหนาแน่น 128 กิโลกรัม/เมตรเมตรเมตร) วัสดุที่ทนไฟทั้งหมดทนการทําความร้อนและทําความเย็นแบบหมุนเวียน
การวาดภาพ
กล่องเตาอบภายนอกถูกทาสีด้วยสีเงินสีอุณหภูมิสูง
ระบบควบคุมความดัน
เครื่องปรับความร้อนจากเหล็กที่มีเครื่องยนต์ 3 เครื่อง ที่ติดตั้งในควันขุดออก ทําให้สามารถควบคุมความดันในห้องเตาได้อย่างแม่นยําการปรับประตูการสกัดอนุญาตให้มีการเปลี่ยนแปลงของอัตราการสกัดที่ตําแหน่งที่แตกต่างกันภายในห้องปรับความร้อนได้จากห้องควบคุมผ่าน ระบบจัดการข้อมูลการทดสอบไฟ
ระบบเผาไหม้
จําหน่าย 12 เครื่องเผา LPG/ก๊าซธรรมชาติ: 6 เครื่องติดตั้งบนผนังเตาอบด้านซ้าย (3m × 1.3m) และ 6 เครื่องด้านขวา
อุปกรณ์เผาไหม้ประกอบด้วย:
- 12 เครื่องเผาผสมน้ํามัน
- 12 วาล์วควบคุมความสมดุลอากาศ
- 12 วาล์วควบคุมสมดุลแก๊ส
- 12 เครื่องควบคุมแก๊สแบบทดลอง
- 12 วาล์วปิดแก๊สสําหรับเครื่องเผา
- 12 การควบคุมความปลอดภัยของเครื่องเผาแก๊สแบบอัตโนมัติเต็ม
- 12 ไฟไหม้ด้วยกระเทียน โทรสฟอร์เมอร์และสายไฟ
- 12 เครื่องสแกนแสง Ultraviolet
- 12 ท่ออากาศยืดหยุ่น
- 12 ท่อแก๊สยืดหยุ่น
- 12 วาล์วกระพริบอากาศมือ
- 3 วาล์วปิดแก๊สหลัก
- 6 เครื่องปรับความดันแก๊ส พร้อมเครื่องเชื่อม
- 30 เครื่องวัดแรงก๊าซ
- 3 ก๊าซอากาศ วาล์วขนาดเล็ก
- 3 เครื่องเป่าอากาศการเผาไหม้
- 3 เครื่องกรองแก๊สหลัก
- 3 เครื่องควบคุมแก๊สหลัก
เครื่องเผาไฟเหมาะสําหรับก๊าซธรรมชาติหรือก๊าซน้ํามันเหลว (ที่ลูกค้ายืนยันตามคําสั่ง) เครื่องเผาไฟทั้งหมดมีส่วนประกอบความปลอดภัยมาตรฐานและปฏิบัติตามกฎหมายความปลอดภัยของก๊าซในท้องถิ่นบล็อกเผาไฟถูกผลิตจากวัสดุที่สามารถโยนออกได้ ซึ่งประกอบด้วย 80% อลูมิเนียมออกแบบให้ทนต่อการกระแทกทางความร้อน
ระบบกระจายน้ํามันและอากาศ
แฟนเป่าอากาศ 3 ตัว ให้อากาศสู่ระบบเผาไหม้ และให้ออกซิเจนกับบรรยากาศเตาเพลิง เพื่อตอบสนองความต้องการมาตรฐานการทดสอบไฟสําหรับปริมาณออกซิเจนขั้นต่ําแฟนทํางานจากแผ่นควบคุมการเผาไหม้ในห้องควบคุมเตาอบ.
ท่ออากาศที่เชื่อมต่อกันทั้งหมดถูกผลิตขึ้นก่อนเพื่อความสะดวกในการใช้งานและเชื่อมต่อในสถานที่
การจัดเส้นทางท่อแก๊สภายในถูกหารือกับลูกค้าก่อนการผลิต เพื่อให้ตรงกับการวางแผนอาคารห้องปฏิบัติการมีท่อก๊าซและท่ออากาศทาสีด้วยสีระบุระดับสากล.
ระบบการสกัดและหิน
ระบบการสกัดประกอบด้วยพัดลมสกัดและท่อควันเพื่อควบคุมการระบายก๊าซเผาไหม้ร้อนจากเตาอบไปยังหูหินระหว่างการทดสอบพัดลมดึงออกถูกเปิดจากห้องควบคุมผ่านโหมดการทํางานอัตโนมัติหรือมือ.
ท่อก๊าซออกระหว่างพัดลมลอกและเตาอบถูกสร้างขึ้นจากโครงการเหล็กที่ประกอบขึ้นในสถานที่, ติดกันเพื่อทนต่อวงจรการทําความร้อนและความเย็นเป็นประจําและทาสีด้วยสีอุณหภูมิสูงเพื่อป้องกันการเก่า.
อุปกรณ์ดึงดูดล้างก๊าซออก เพื่อลดอุณหภูมิ ก่อนที่จะผ่านเข้าไปในพัดลมห้องควันขนาด 950 มิลลิเมตร และความสูงอย่างน้อย 3 เมตรเหนือหลังคาสามารถนําเสนอตามคําขอ, หรือแผนที่ให้บริการสําหรับการก่อสร้างของลูกค้า. หินทําจากเหล็กอ่อน, ฟรีสเตนดิ่ง, และต้องการการเตรียมรากฐานสําหรับภาระลมและการพื้นดิน.ติดกันได้สูงถึง 3 เมตร เพื่อความปลอดภัย.
ระเบียง / ทางเดิน
ระเบียง / ทางเดินครบครันให้การเข้าถึงที่ปลอดภัยสําหรับการดูประตูและเครื่องมือด้านข้างและด้านหลังของเตาอบ. รวมถึงเลื่อนมือ, kickplates, และพื้นผิวกันคลื่นเพื่อความปลอดภัยของผู้ใช้งาน.
เครื่องวัดอุณหภูมิ
เครื่องวัดอุณหภูมิแผ่น 9 เครื่องที่ระบุในมาตรฐาน CEN มีระยะห่างเท่ากันบนพื้นที่ที่เปิดเผยของตัวอย่าง สถานที่ตอบสนองความต้องการของมาตรฐาน CENเชื่อมต่อกับระบบเก็บข้อมูลคอมพิวเตอร์เพื่อติดตามและบันทึกอุณหภูมิเตา ก่อนและระหว่างการทดสอบ.
เทอร์โมคอปเปอร์เตา
มีอุปกรณ์เทอร์โมคอปเปอร์เก้าเตาอบที่ตรงกับมาตรฐาน IMO ตั้งอยู่ผ่านผนังหลังในตําแหน่งที่ต้องการ ป้องกันด้วยท่อกันความร้อนเพื่อลดความบิดเบือนให้น้อยที่สุดเชื่อมต่อกับระบบเก็บข้อมูลคอมพิวเตอร์สําหรับการติดตามและบันทึกอุณหภูมิ.
กล่องเชื่อมเครื่องมือ
กล่องเชื่อมเครื่องมือตั้งอยู่ใกล้เตาอบ (ป้องกันจากความร้อน) ทําให้เชื่อมเครื่องมือได้ง่ายประกอบด้วยการเชื่อมต่อที่มีหมายเลขเป็นตัวอย่างที่เชื่อมต่อกับการเชื่อมต่อที่ตรงกันในห้องควบคุม, เชื่อมต่อกับระบบเก็บข้อมูลคอมพิวเตอร์
เครื่องวัดอุณหภูมิบริเวณ
เครื่องวัดอุณหภูมิภายในห้องปฏิบัติการ และบันทึกอุณหภูมิห้องปฏิบัติการ ก่อนและระหว่างการทดสอบ
เครื่องปรับความดัน
เครื่องปรับความดันสองตัว ตั้งอยู่ในตําแหน่งที่ตอบสนองความต้องการของมาตรฐานที่เกี่ยวข้อง สามารถเคลื่อนไหวระหว่างตําแหน่ง หากจําเป็นเชื่อมต่อกับระบบเก็บข้อมูลคอมพิวเตอร์ เพื่อการติดตามและบันทึกในระยะเวลาที่กําหนดไว้.
จุดดึงดูดของเครื่องวิเคราะห์ออกซิเจน
สายการเก็บตัวอย่างแบบถาวรที่มีการเชื่อมต่อ ทําให้เชื่อมต่อเครื่องวิเคราะห์ออกซิเจนกับก๊าซเตาเก็บตัวอย่างสัญญาณที่ผลิตถูกบันทึกในระบบจัดการข้อมูลการทดสอบไฟ และแสดงบนจอจอ.
อุปกรณ์วัดการบิด
อุปกรณ์เลเซอร์พกพาวัดการหันของตัวอย่างจากตําแหน่งเดิมในศูนย์กลาง สอดคล้องกับความต้องการของมาตรฐาน CEN
อุปกรณ์เวลา
อุปกรณ์กําหนดเวลาจอขนาดใหญ่ที่มองเห็นได้จากพนักงานทดสอบและในภาพถ่ายการทดสอบ เชื่อมต่อกับระบบจัดการข้อมูลการทดสอบความทนทานต่อไฟ เพื่อให้แน่ใจว่าการเริ่มต้นร่วมกันแสดงเวลาที่ผ่านไปถึงวินาทีที่ใกล้ที่สุดความแม่นยําภายใน 1 วินาทีต่อชั่วโมง
