เตาเผาทดสอบการทนไฟแนวตั้งสำหรับโครงสร้างและวัสดุก่อสร้าง ISO 834 / BS 476
อุปกรณ์ทดสอบการติดไฟแนวตั้งขนาดใหญ่
คำอธิบายทั่วไป

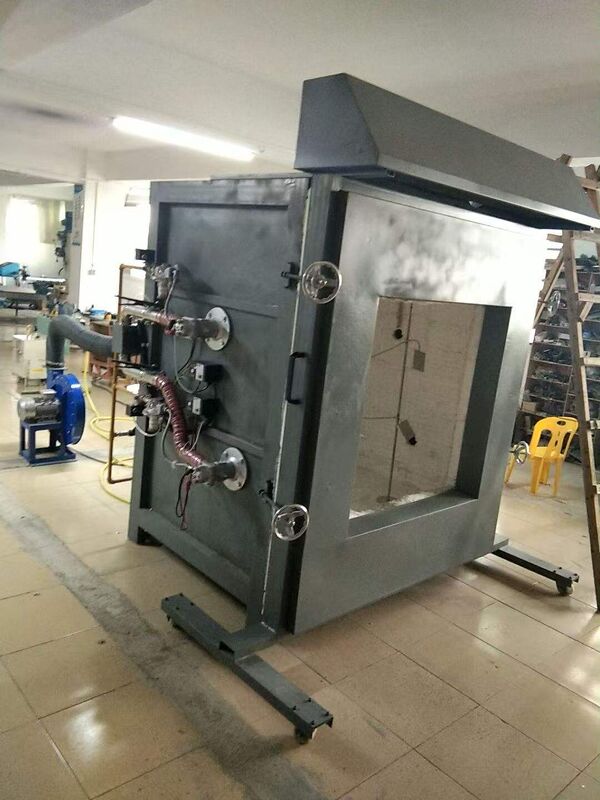

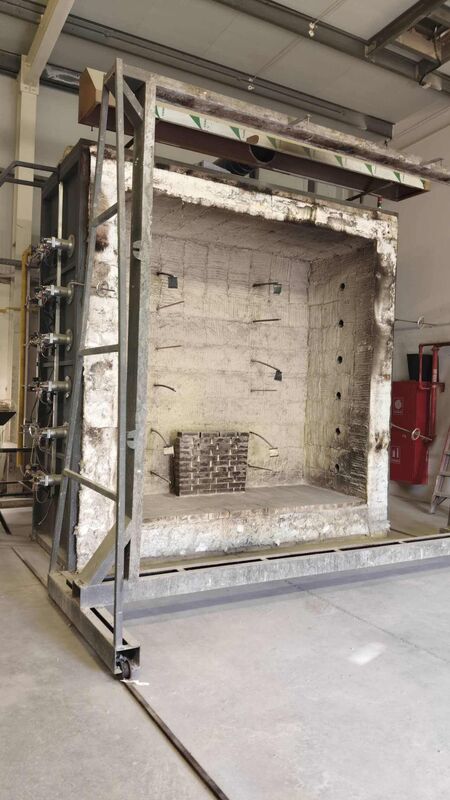

เตาเผาทดสอบการทนไฟแนวตั้งขนาดเต็ม ออกแบบมาเพื่อใช้เชื้อเพลิงเหลวหรือก๊าซ และสามารถให้ความร้อนแก่ส่วนกั้นแนวตั้งได้ด้านเดียว
ผนังเตาเผาประกอบด้วยวัสดุทนไฟที่มีความหนาแน่นน้อยกว่า 1000 กก./ลบ.ม. คิดเป็นพื้นที่ผิวภายในที่สัมผัสมากกว่า 70%
สร้างขึ้นตามสั่งเพื่อให้สภาวะการสัมผัสไฟตามการสัมผัสความร้อนและความดัน เป็นไปตามมาตรฐาน CEN, ISO และ IMO

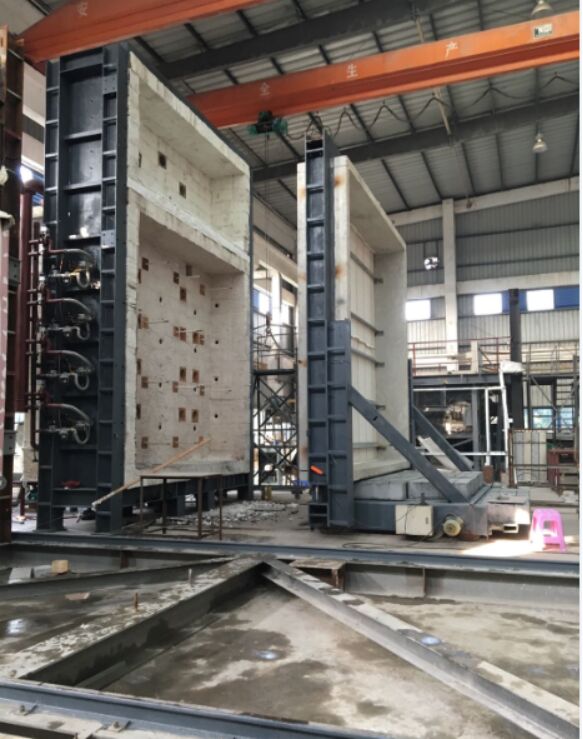

ขนาดภายในห้องเผาไหม้ขั้นต่ำ: กว้าง 4000 มม. × สูง 3000 มม. × ลึก 1000 มม. เตาเผาทดสอบการทนไฟขนาดเต็มนี้สร้างขึ้นที่โรงงานเป็นหน่วยโมดูลาร์และจัดส่งในตู้คอนเทนเนอร์ HC ขนาด 40 ฟุต หน่วยโมดูลาร์จะถูกประกอบเข้ากับฐานรากที่แข็งแรงซึ่งลูกค้าเตรียมไว้เมื่อมาถึง
โครงเหล็กเตาเผา
สร้างจากส่วนเหล็กโครงสร้างและแผ่นเหล็กที่ออกแบบมาเพื่อการใช้งานที่ทนทาน แผ่นเหล็กเสริมด้วยช่อง C, คาน I และส่วนเหล็กเพื่อต้านทานการบิดเบี้ยวของโครงสร้างเนื่องจากความร้อน โดยเฉพาะบริเวณช่องเปิดสำหรับหัวเผา, เทอร์โมคัปเปิล, โพรบวัดแรงดัน และช่องมอง
แผ่นเหล็กหล่อยึดด้วยสลักเกลียวที่ด้านหน้าด้านนอกเพื่อให้พื้นผิวที่แข็งแรงสำหรับโครงยึดชิ้นงานทดสอบ ชุดตัวจับยึดแบบลูกกลิ้งล็อคตัวเองสี่ชุดช่วยให้โครงยึดชิ้นงานทดสอบยึดติดกับด้านหน้าเตาเผาได้อย่างแน่นหนา
ฉนวนเตาเผา

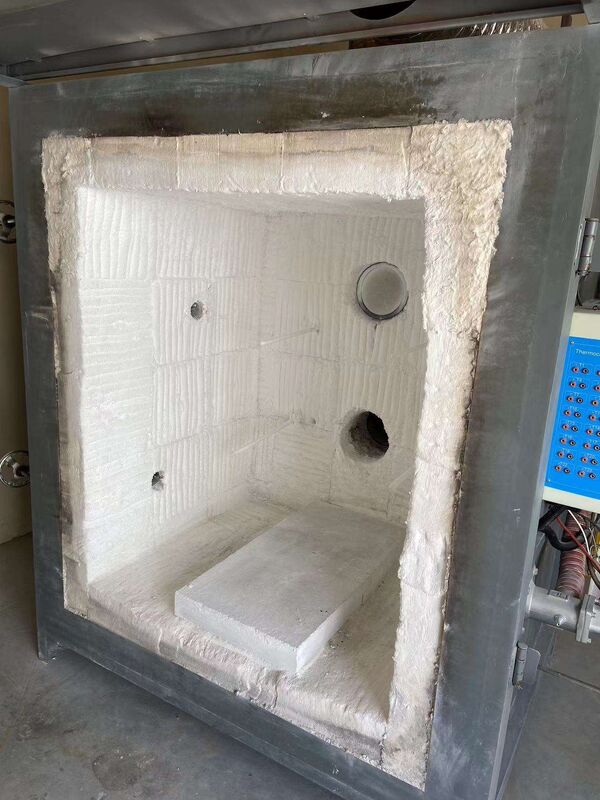

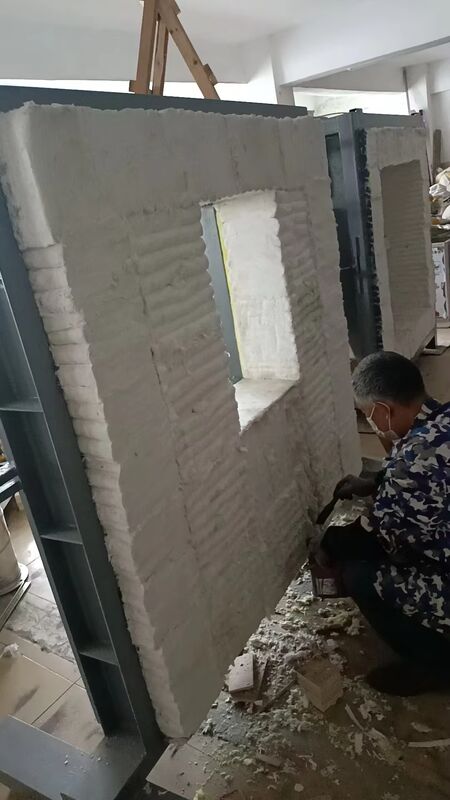

ผนังทนไฟประกอบด้วยอิฐทนไฟฉนวนกันความร้อนที่อุณหภูมิ 1430°C ที่มีความหนาแน่น 900 กก./ลบ.ม. ที่ด้านร้อน และแผ่นใยไม้อัดฉนวนกันความร้อนที่ด้านเย็น ที่อุณหภูมิ 1200°C อุณหภูมิของโครงเหล็กด้านนอกจะยังคงต่ำกว่า 75°C สองชั่วโมงหลังจากการทดสอบไฟ
บล็อกพรีคาสต์อุณหภูมิสูงที่ทำจากวัสดุทนไฟแบบหล่อเสริมใยแก้วที่อุณหภูมิ 1600°C ติดตั้งตามแนวขอบช่องเปิดเตาเผาเพื่อทนทานต่อการเสียดสีอย่างต่อเนื่องจากโครงชิ้นงานทดสอบ
ช่องมองสี่ช่องที่ผนังด้านหลังเตาเผาช่วยให้มองเห็นชิ้นงานทดสอบได้อย่างสมบูรณ์ระหว่างการทดสอบไฟ ชุดช่องมองแต่ละชุดมีแผ่นกระจกควอตซ์ใสที่อยู่ในโครงหุ้มฉนวนที่ระบายความร้อนด้วยอากาศเพื่อป้องกันการสูญเสียความร้อน
ช่องระบายไอเสียของเตาเผาและช่องระบายก๊าซไอเสียที่มีแดมเปอร์บุด้วยฉนวนใยเซรามิกมวลความร้อนต่ำ (ความหนาแน่น 128 กก./ลบ.ม.) วัสดุทนไฟทั้งหมดทนทานต่อการให้ความร้อนและเย็นเป็นวงจร
มาตรฐานการปฏิบัติตามข้อกำหนด
BS 476 (20-23) - BS EN 1363 (1-2) - BS EN 1364 (1) - BS EN 1365 (1) BS EN 1366 (1-3) - BS EN 1634-1 - ASTM E 119 - ASTM E 814 - UL10 (B-C) - UL 263 - UL 1709 - UL10 (B-C) - UL 1479 - UL 2079 - ISO 834 (1, 4, 8) - ISO 3008 - ISO 3009
ฟังก์ชันการทดสอบ

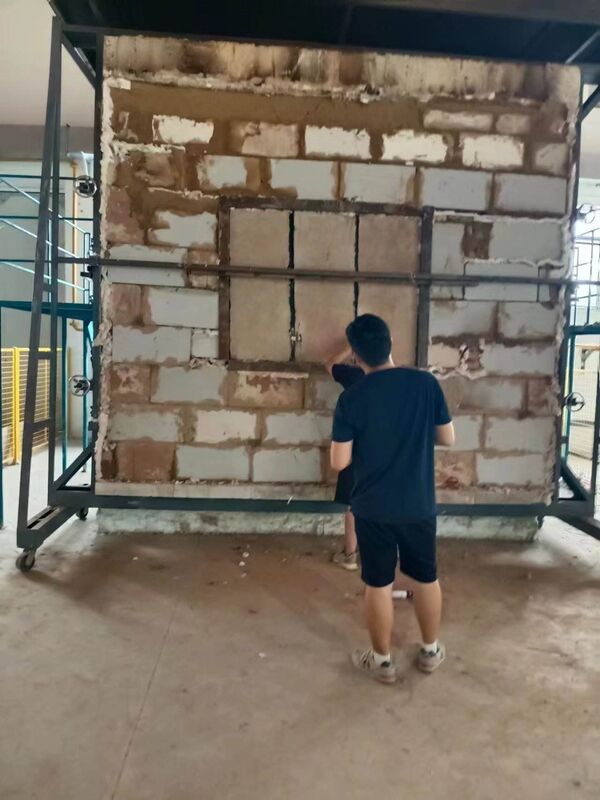

ตัวอย่างจะถูกสัมผัสกับสภาวะอุณหภูมิและความดันสูงเพื่อประเมินความสามารถในการรับน้ำหนัก ความสมบูรณ์ และประสิทธิภาพการเป็นฉนวนภายในกรอบเวลาที่กำหนด
ข้อมูลจำเพาะ
| โครงสร้างและขนาดเตาเผาทดสอบ | |
|---|
| เตาเผาแนวตั้ง | 1.5×2.1×1ม. (ก×ส×ล) |
| ขนาดตัวอย่างสูงสุด | 1×1ม. (ก×ส) |
| แหล่งจ่ายไฟ | AC 380V ±10%, 50Hz |
| กำลังไฟ | กำลังขับ 300KW (เป็นไปตามมาตรฐาน ISO9705) |
| ระบบหัวเผา | |
|---|
| อัตราการไหลของก๊าซ | 0-100 ลบ.ม./ชม. |
| แรงดันก๊าซสูงสุด | 3000Pa |
| อัตราการไหลของอากาศ | 5000 ลบ.ม./ชม. |
| แรงดันอากาศสูงสุด | 4000Pa |
| ความแม่นยำของอุปกรณ์ทดสอบ | |
|---|
| อุณหภูมิเตาเผา | ±15°C |
| อุณหภูมิภายในตัวอย่าง | ±10°C |
| อุณหภูมิไฟย้อนกลับของตัวอย่าง | ±4°C |
| ช่วงเวลา | |
|---|
| 0-300 นาที, ความแม่นยำ | <±1 วินาที |
ข้อกำหนดการทำงาน
- ช่วงอุณหภูมิน้ำหล่อเย็น: 10-30°C
- อัตราการไหลของน้ำหล่อเย็น: >10 ลิตร/ชั่วโมง
- ช่วงการทดสอบ: 50 กิโลวัตต์/ตร.ม.
- เวลาตอบสนอง: <250ms (63%)
- ค่าที่วัดได้สูงสุด: 150% ของช่วง
- ช่วงสเปกตรัม: สูงสุด 50,000 นาโนเมตร
- สัญญาณเอาต์พุต: >5mV ที่ช่วงการทำงาน
- มุมมอง: 180 องศา
- การแผ่รังสี: >0.95
