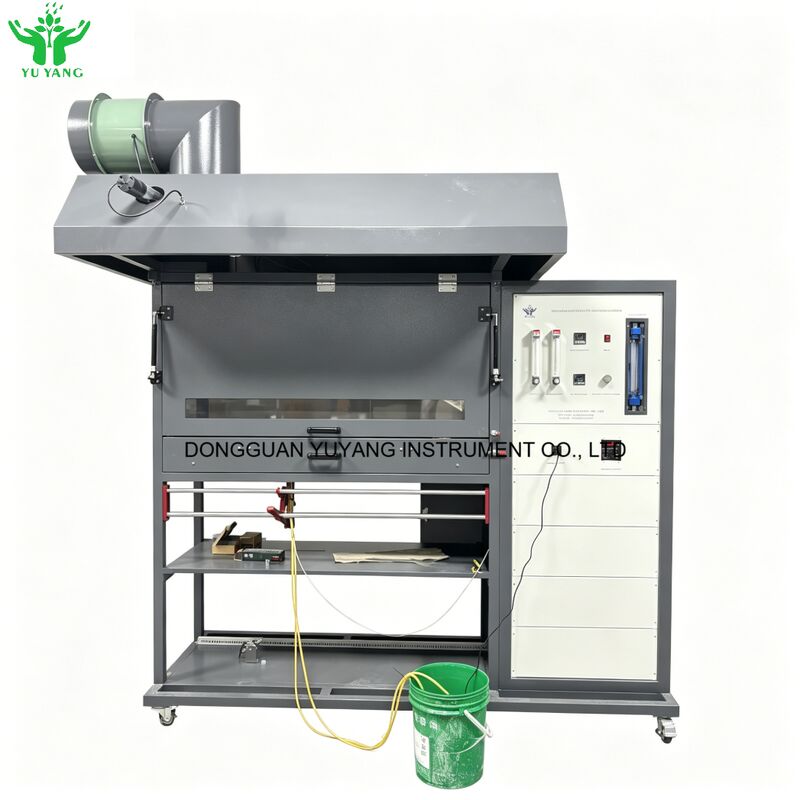

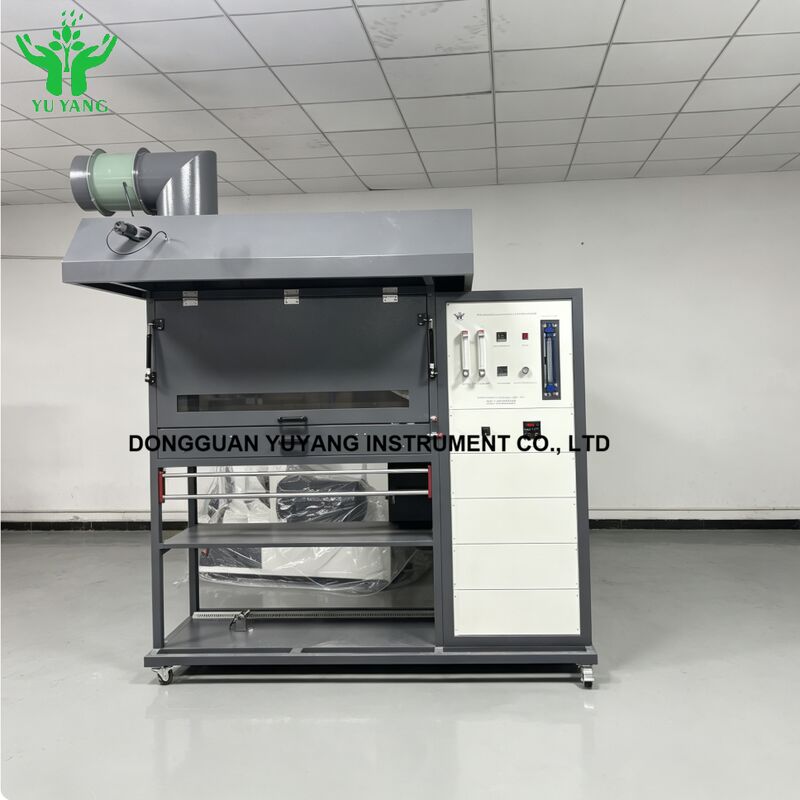

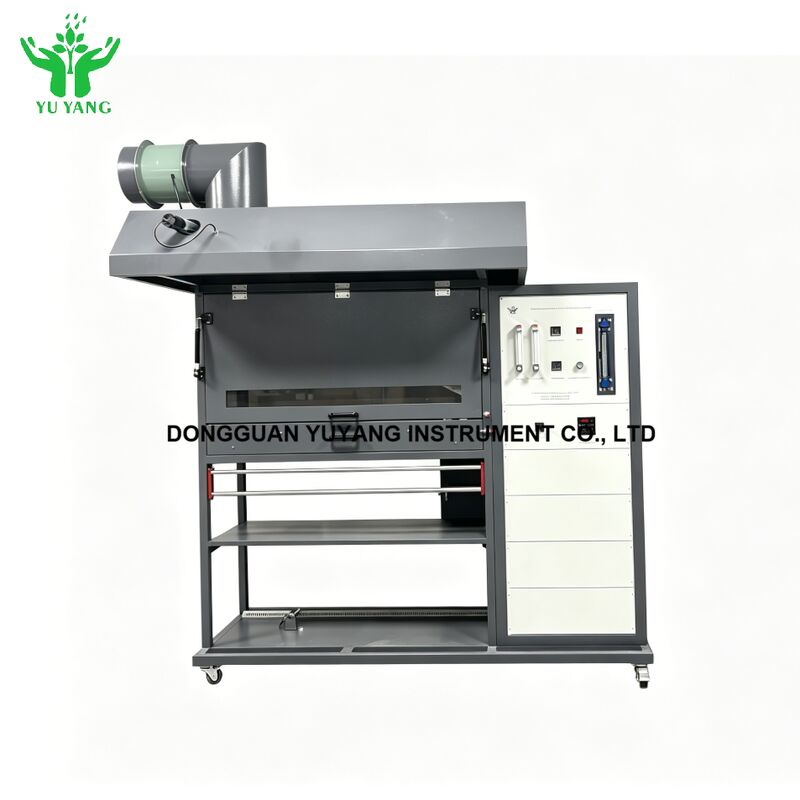

เครื่องทดสอบแผงรังสีสำหรับพื้น YUYANG ISO 9239-1 & ASTM E648

เครื่องทดสอบแผงรังสีสำหรับวัสดุปูพื้น YUYANG ISO 9239-1 & ASTM E648

คำอธิบาย:

เครื่องทดสอบแผงรังสีสำหรับวัสดุปูพื้น (ISO 9239, เครื่องทดสอบแผงรังสีสำหรับวัสดุปูพื้น) เป็นวิธีการทดสอบที่สะท้อนถึงการลุกลามของเปลวไฟบนวัสดุปูพื้นในสภาวะการไหลย้อนกลับเมื่อเกิดเพลิงไหม้ในอาคารในห้องหรือห้องที่อยู่ติดกัน หรือก๊าซอุณหภูมิสูงแผ่รังสีไปยังพื้นผิววัสดุปูพื้น ความร้อนจากรังสีสะสมอยู่ที่ส่วนบนของกลางระหว่างไฟในระยะเริ่มต้นของการเติบโต

มาตรฐาน:

ISO 9239-1: การทดสอบการตอบสนองต่อไฟสำหรับวัสดุปูพื้น - ส่วนที่ 1: การกำหนดพฤติกรรมการเผาไหม้โดยใช้แหล่งกำเนิดรังสี

ISO 9239-2: การทดสอบการตอบสนองต่อไฟสำหรับวัสดุปูพื้น - ส่วนที่ 2: การกำหนดการลุกลามของเปลวไฟที่ระดับฟลักซ์ความร้อน 25kW/m2

ASTM E 648: วิธีการทดสอบมาตรฐานสำหรับฟลักซ์รังสีวิกฤตของระบบปูพื้นโดยใช้แหล่งพลังงานความร้อนรังสี

โครงสร้าง:

1. โครงสร้างของเครื่องประกอบด้วยสองส่วน: ห้องเผาไหม้และห้องควบคุม

2. ขนาดห้องเผาไหม้: ประมาณ L1420*W1200*H2300 (มม.)

3. วัสดุห้องควบคุม/ห้องเผาไหม้: แผ่นสแตนเลสเกรดสูง 304 #, การแปรรูปด้วยเครื่อง CNC

4. หัวพ่นไฟ: เป็นไปตามข้อกำหนดของ GB/T 11785 อย่างสมบูรณ์

5. ชิ้นส่วนเครื่องจักรอื่นๆ ทำจากสแตนเลส 304 หรือเหล็ก 45# ป้องกันการกัดกร่อนและป้องกันสนิม

คุณสมบัติ:

1. ห้องทดสอบที่ได้มีการหุ้มฉนวนด้วยแผ่นฉนวนแคลเซียมซิลิเกต และมีหน้าต่างสังเกตการณ์ที่ทนความร้อน

2. ชุดรองรับตัวอย่างสแตนเลสติดตั้งอยู่บนแท่นเลื่อนเพื่อให้สามารถโหลดตัวอย่างทดสอบได้อย่างปลอดภัยและง่ายดาย

3. ความร้อนจากรังสีจะถูกนำมาใช้โดยใช้แผงเชื้อเพลิงแก๊ส เอียงทำมุม 30 องศา และกำหนดเป้าหมายไปยังตัวอย่างระบบปูพื้นแนวนอน

4. แผงรังสีสร้างการกระจายฟลักซ์พลังงานรังสีตั้งแต่ค่าสูงสุดตามชื่อ 10.9 kW/m2 ถึงค่าต่ำสุด 1.1 kW/m2

5. ตัวอย่างสอบเทียบปลอมพร้อมตัวยึด, เครื่องวัดฟลักซ์ความร้อนที่สอบเทียบแล้ว, และการติดตั้ง

6. ระยะทางที่เผาไหม้จนกว่าเปลวไฟจะดับ และแปลงโดยการสอบเทียบเป็นฟลักซ์รังสีวิกฤตเทียบเท่า ในหน่วย kW/m2

7. เครื่องวัดฟลักซ์ความร้อน: ช่วง 0 ~ 50 kW/m2; การปล่อยรังสีพื้นผิว: ε=0.95± 0.05

8. ระบบวัดควัน ตามมาตรฐาน DIN 50055 ติดตั้งอยู่บนโครงแยกต่างหากที่ปล่องไอเสีย

9. ชั้นวางควบคุมเพื่อความสะดวกในการใช้งาน ช่วยให้สังเกตการณ์อุปกรณ์และการควบคุมระหว่างการตั้งค่าและการสอบเทียบอุปกรณ์

10. มีฟังก์ชันจุดระเบิดแผงรังสีอัตโนมัติและระบบตัดไฟเพื่อความปลอดภัย

ช่วงการใช้งาน:

อุปกรณ์ทดสอบฟลักซ์ความร้อนจากรังสีสำหรับวัสดุปูพื้นมีไว้สำหรับวัสดุปูพื้นซึ่งวางในแนวนอนและสัมผัสกับสนามรังสีความร้อนเอียงที่มีเปลวไฟขนาดเล็ก วัสดุปูพื้นประเภทต่างๆ เช่น พรมสิ่งทอ แผ่นไม้ก๊อก แผ่นไม้ แผ่นยาง และพื้นพลาสติก และวัสดุพ่นพื้น

พารามิเตอร์ทางเทคนิค:
