อุปกรณ์ทดสอบไฟแบบแนวตั้งอัตโนมัติ, เครื่องทดสอบการเผาไหม้ด้วยความร้อน UL 1666

เครื่องทดสอบการเผาไหม้ด้วย ความร้อนแบบแนวตั้ง UL1666 แบบ อัตโนมัติ

รายละเอียด:

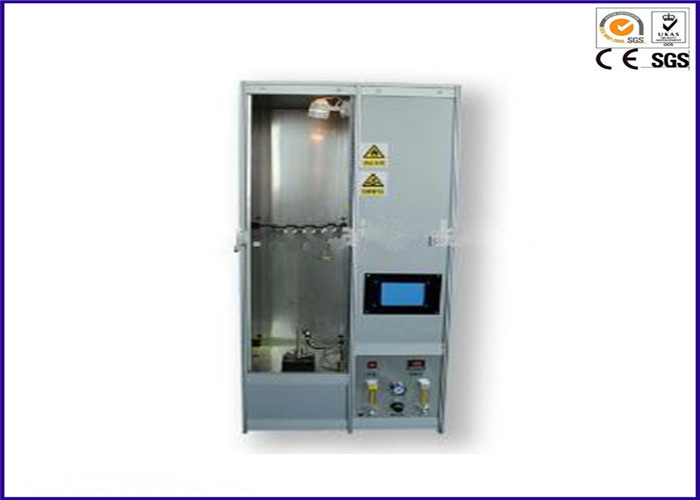

UL1666 Cable Shaft Pipe เครื่องทดสอบการเผาไหม้แบบแนวตั้งเป็นเครื่องมืออัตโนมัติที่มีอยู่ในตู้ของตัวเองเพื่อเพิ่มความปลอดภัยสูงสุดแก่ผู้ปฏิบัติงาน อุปกรณ์นี้สอดคล้องกับข้อกำหนดที่เกี่ยวข้องกับมาตรฐาน UL1581-2001 (1060 FT1, 1061, 1080VW-1, 1090, 1100FT2) สามารถใช้งานได้กับสายเดี่ยวและสายเคเบิลและการทดสอบการเผาไหม้ในแนวนอนแนวตั้งแบบแนวนอน เวลาการเผาไหม้และการเผาไหม้จำนวนของการปรับสามารถอัตโนมัติ / คู่มือการเปลี่ยนแนวตั้ง / แนวนอนความดันก๊าซไหลปรับและติดตั้งอุปกรณ์เปลวไฟอุณหภูมิการรับรู้
ประกอบด้วย: เครื่องวัดความสูงเปลวไฟและผ้าฝ้ายดูดซับได้ 100%

มาตรฐาน:

UL1666 << การทดสอบความสูงของการติดตั้งเปลวไฟของสายไฟฟ้าและสายไฟเบอร์ออปติกที่ติดตั้งในแนวตั้งในเพลา >>

ANSI / ASTM D 5207 และ UL 1581, ANSI / ASTM D 5025

ข้อมูลจำเพาะ:

ทดสอบ c hamber:

1. เครื่องวัดความดัน U-type: ความดันในห้องวัดที่ 0-12PA;

2. เครื่องวัดความสูง: วัดอุณหภูมิห้องและความชื้น

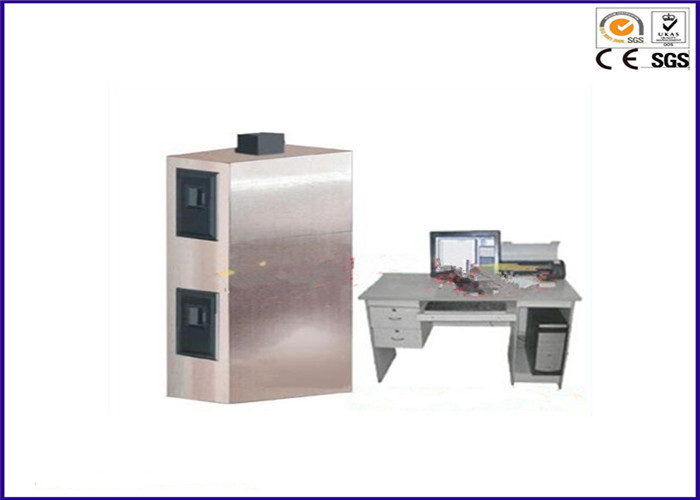

3 โครงสร้างของห้อง: โครงสร้างโดยรวมของผนังคอนกรีตโดยอิฐ, ชั้นแรกคือ 1.22M, ชั้นที่สองคือ 3.66M ด้านบนเป็น 2.24M มิติภายนอก: 7.12 มสูง x1.3 มกว้าง x2.5 ม. ยาว;

4. โครงสร้างผนังมีความหนาแน่น 106lb / ft3 (1698kd / m3), ค่าการนำความร้อน (k) ที่ 21.1 ℃เป็น 0.38Btu (0.055W / mk);

5 ชั้นแรกและที่สองโดยน้ำหนักสามัญ 203mm หนาขององค์ประกอบปูนซีเมนต์ทำจากกำแพงเพื่อให้แน่ใจว่าความรัดกุม;

6. หลุมวัดในชั้นที่สองต้องอยู่เหนือรูตามแนวตั้งของรูวัดชั้นที่หนึ่ง (305 มม. โดย 610 มิลลิเมตร) ช่องแต่ละหลุมมีขนาด 203 มม. หลังกล่องและ 102 มม. จากด้านข้างของกล่อง

อุปกรณ์จุดระเบิด:

1. ประกอบด้วยท่อเหล็กขนาด 1 / 2inch ข้อศอก 1 / 2inch และแผ่นดิสก์กระจายแรงกระแทกเหล็ก

2. ติดตั้งเครื่องวัดการไหลของโพรเพนที่มีการฉีดก๊าซ

พัดลม: พัดลมดูดอากาศและเครื่องวัดความเร็วลม (anemometer) ถูกติดตั้งที่เต้าเสียบช่องทดสอบ

แหล่งก๊าซเผาไหม้: ก๊าซที่จัดหาให้กับผู้จุด ติดไฟ จะต้องเป็นโพรเพนเกรด CP และให้ความร้อนได้ 2500 Btu ต่อลูกบาศก์ฟุต

พัดลมดูดและลำเลียง: ท่อเหล็กถูกติดตั้งอยู่ตรงกลางของห้องทดสอบและพัดลมระบายอากาศจะเชื่อมต่อกับท่อ

ระบบเก็บข้อมูล: PLC และคอมพิวเตอร์ใช้เพื่อรวบรวมและบันทึกความเร็วอากาศที่ช่องรับและอุณหภูมิของเทอร์โมคัปเปิ้ลในรูที่สองทุกๆ 5 วินาที
